Назначение соединителя ШР55У35ЭШ3

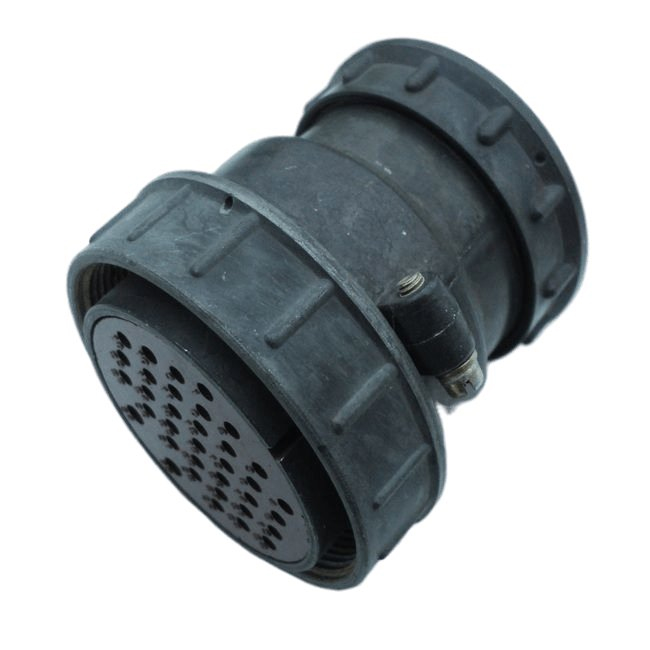

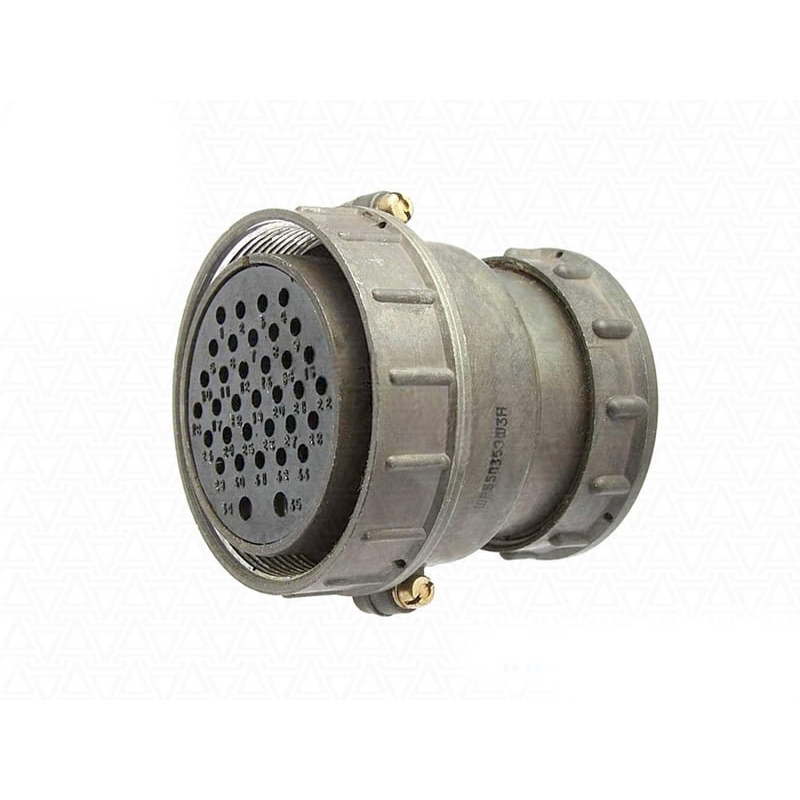

Соединитель ШР55У35ЭШ3 (артикул 51937) представляет собой кабельную розетку с угловым патрубком, рассчитанную на подключение экранированного кабеля. Изделие относится к серии цилиндрических электрических соединителей ШР55 и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Розетка используется в составе разъёмного контактного соединения совместно с ответной вилкой того же типономинала, обеспечивая надёжную коммутацию электрических сигналов и питания в электро- и радиоаппаратуре.

Конструкция изделия допускает применение как внутри помещений, так и вне их — при условии защиты места установки от прямого попадания пыли и воды. Соединитель ориентирован на стационарный и подвижный монтаж в аппаратуре, где требуется регулярное или периодическое сочленение и расчленение электрических цепей с сохранением стабильных параметров контакта.

Подтверждённые технические особенности

Розетка ШР55У35ЭШ3 имеет 35 контактов. Из них 33 контакта выполнены диаметром 1,5 мм, а 2 контакта — диаметром 3,5 мм. Контактные поверхности имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в условиях эксплуатации. Сопротивление на контактах диаметром 1,5 мм составляет 2,5 мОм, на контактах диаметром 3,5 мм — 0,75 мОм.

Сопротивление изоляции между контактами составляет не менее 5000 МОм в нормальных климатических условиях. Максимальный ток на контактах диаметром 1,5 мм — 7 А, на контактах диаметром 3,5 мм — 35 А. Соединитель рассчитан на эксплуатацию при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия.
