Назначение и область применения

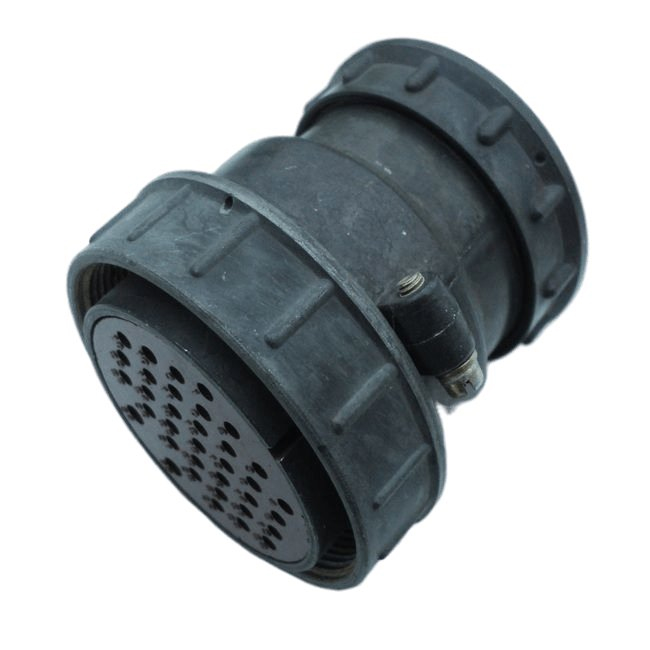

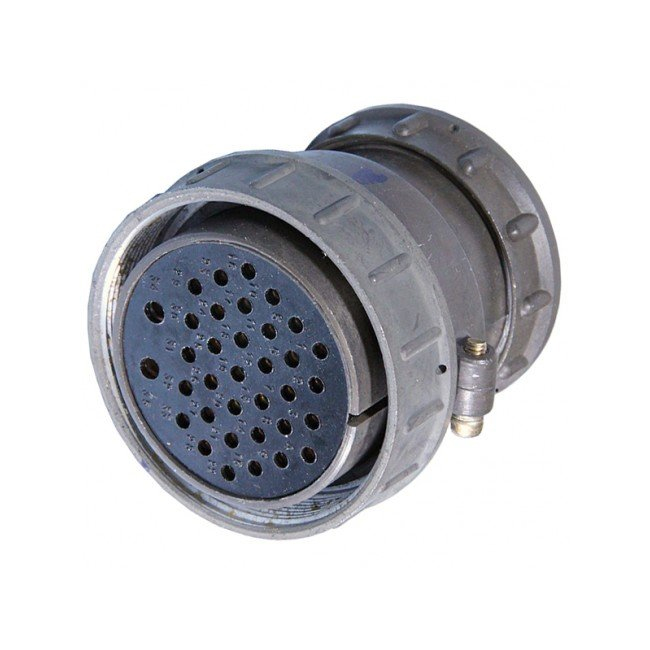

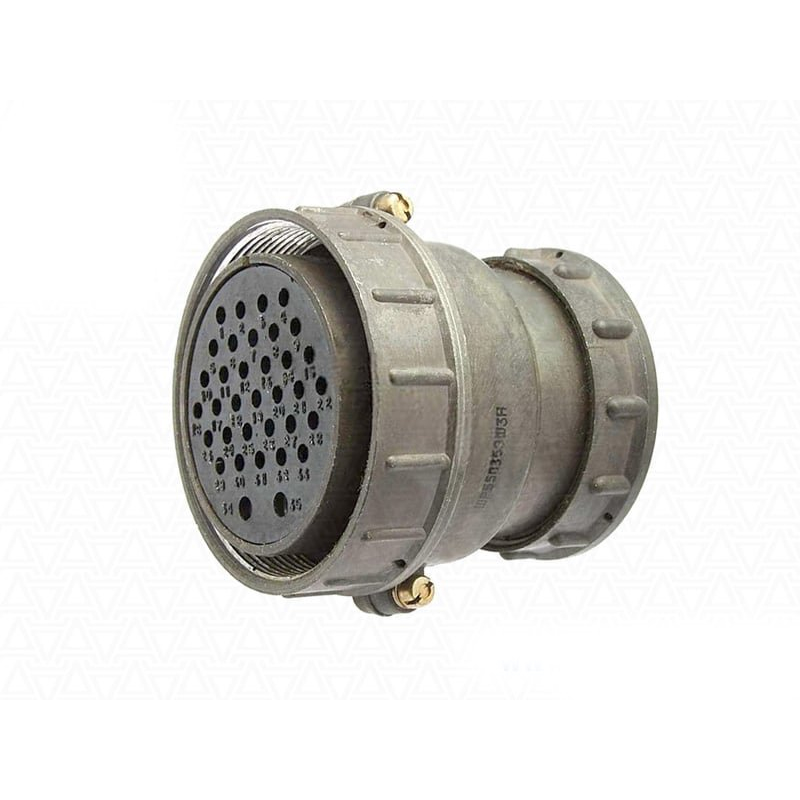

ШР55У35ЭШ3 представляет собой кабельную розетку низкочастотного соединителя, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В. Изделие служит для надёжного соединения и разъединения проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры. Розетка рассчитана на применение как внутри помещений, так и снаружи, при условии обеспечения защиты от прямого попадания пыли и воды. Климатическое исполнение УХЛ позволяет эксплуатировать соединитель в районах с умеренным и холодным климатом.

Соединитель выполнен по разъёмной схеме и состоит из двух ответных частей — вилки и розетки, при этом каждая из них может быть приборной (блочной) либо кабельной. Данная модель относится к кабельному варианту исполнения, что обеспечивает удобство монтажа при подключении внешних линий связи и питания к аппаратуре, щитам и распределительным устройствам.

Технические характеристики и конструктивные особенности

Розетка ШР55У35ЭШ3 оснащена 35 контактами комбинированного сечения. Основную группу составляют 33 контакта диаметром 1,5 мм, рассчитанные на рабочий ток до 7 А. Дополнительно предусмотрены 2 усиленных контакта диаметром 3,5 мм, допускающие ток до 35 А. Такое сочетание позволяет передавать по одному соединителю как сигнальные цепи, так и цепи питания повышенной мощности.

Контактные поверхности имеют серебряное покрытие, что снижает переходное сопротивление и повышает устойчивость к окислению. Сопротивление электрического контакта составляет:

• для контактов диаметром 1,5 мм — 2,5 мОм;
• для контактов диаметром 3,5 мм — 0,75 мОм.

Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм, что гарантирует стабильную работу даже при повышенной влажности окружающей среды. Изделие сохраняет работоспособность при температуре окружающего воздуха от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов допускает кратковременное повышение температуры до 110 градусов Цельсия. Максимальное рабочее давление составляет 1,3 на 10 в минус четвёртой степени Па, что подтверждает пригодность соединителя для использования в условиях разреженной атмосферы и герметизированных отсеков оборудования.

Долговечность и эксплуатационная надёжность

Соединитель ШР55У35ЭШ3 рассчитан на длительную эксплуатацию в составе промышленного оборудования и радиоэлектронной аппаратуры. Срок службы изделия составляет не менее 15 лет при минимальной наработке 1000 часов. Механический ресурс допускает до 500 циклов соединения и разъединения без ухудшения электрических параметров и надёжности контактирования. Это обеспечивает стабильную работу соединителя при плановом техническом обслуживании, замене блоков и перекоммутации линий.

Конструкция розетки ориентирована на многократное применение в жёстких условиях эксплуатации, характерных для производственных цехов, энергетических установок, измерительных комплексов и радиоаппаратуры. Изделие сохраняет заявленные характеристики в пределах установленного диапазона температур и давлений, что позволяет применять его в системах, требующих высокой стабильности электрических соединений на протяжении всего срока службы.
