Назначение соединителя ШР55У35ЭГ3Н

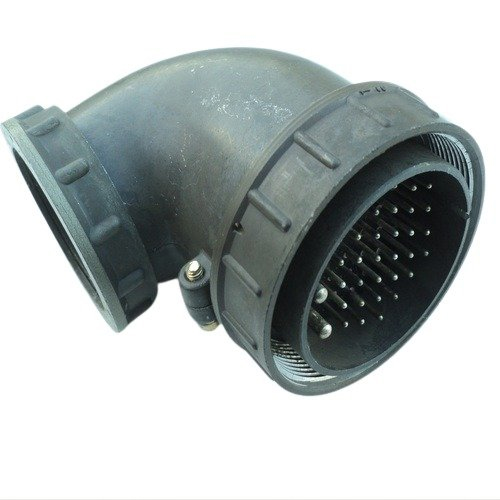

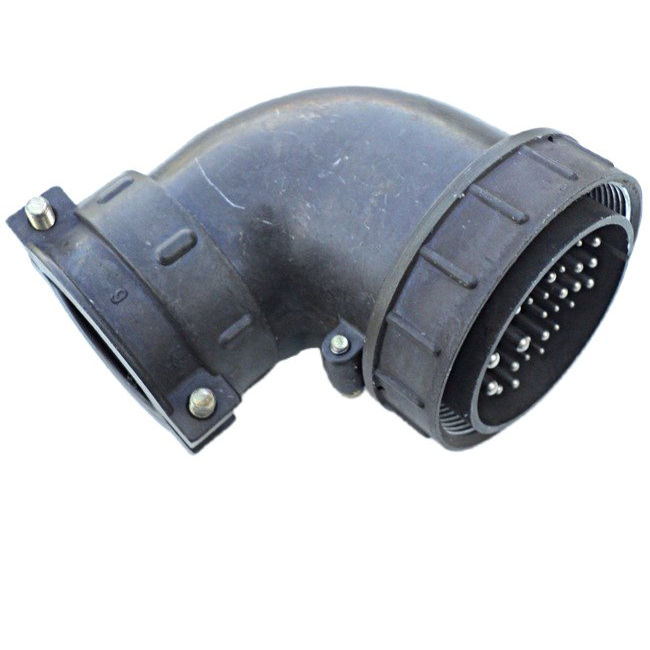

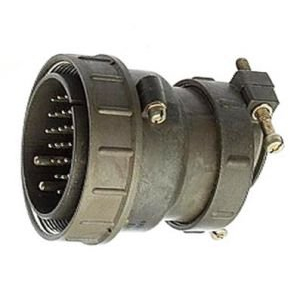

Вилка кабельная угловая ШР55У35ЭГ3Н (артикул 10997) предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем электропитания. Соединитель относится к серии низкочастотных цилиндрических разъёмов ШР55 и применяется в устройствах, где требуется многократное сочленение и расчленение электрических линий с сохранением стабильного контактного соединения.

Изделие рассчитано на работу в цепях с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Угловое исполнение корпуса обеспечивает отвод кабеля под прямым углом к оси сочленения, что позволяет экономить монтажное пространство и снижать механические напряжения в местах ввода кабеля при компоновке блоков с ограниченной глубиной.

Технические особенности и подтверждённые параметры

Соединитель ШР55У35ЭГ3Н имеет негерметичное исполнение с климатическим вариантом УХЛ, что допускает эксплуатацию внутри помещений и снаружи при условии дополнительной защиты от прямого попадания пыли и влаги. Конструктивно вилка содержит 35 контактов, распределённых следующим образом:

• 33 контакта диаметром 1,5 мм;
• 2 контакта диаметром 3,5 мм.

Контактные элементы покрыты серебром или никелем, что обеспечивает низкое переходное сопротивление и защиту поверхности от окисления. Нормируемое сопротивление контактов составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм. Допустимая токовая нагрузка на одиночный контакт достигает 20 А для контактов меньшего диаметра и 50 А для контактов диаметром 3,5 мм.

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм в нормальных климатических условиях. Механический ресурс соединителя рассчитан на 500 циклов сочленений-расчленений, минимальная наработка установлена на уровне 1000 часов. Вилка сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g).

Применение и монтаж

ШР55У35ЭГ3Н устанавливается на кабельные сборки и служит ответной частью для розеток серии ШР55 — как приборных, так и кабельных. Угловая ориентация корпуса упрощает трассировку жгутов в стойках, шкафах управления, пультах оператора и передвижных установках, где прямые соединители создают избыточный вылет кабеля.

Разъём используется для организации разборных соединений в цепях питания, сигнальных линиях и цепях управления. Благодаря наличию двух усиленных контактов диаметром 3,5 мм возможно разделение сильноточных и слаботочных цепей в одном корпусе без применения дополнительных разъёмов. При монтаже необходимо контролировать маркировку контактов и соблюдать схему распайки, соответствующую проектной документации оборудования.

Совместимость и эксплуатационные ограничения

Соединитель совместим с ответными частями серии ШР55, имеющими аналогичное количество и расположение контактов. Негерметичное исполнение УХЛ допускает эксплуатацию при температуре окружающей среды и влажности, характерных для умеренного и холодного климата, однако прямое воздействие атмосферных осадков, конденсата и токопроводящей пыли не допускается. Для наружной установки требуется размещение разъёма в защитном кожухе или герметичном отсеке оборудования.

Перед первым сочленением рекомендуется осмотреть контактные гнёзда на отсутствие посторонних частиц и механических повреждений. Усилие при сочленении должно прикладываться равномерно без перекосов. Периодическая проверка переходного сопротивления контактов и состояния изоляции позволяет своевременно выявлять износ и продлевать срок службы соединителя в составе оборудования.
