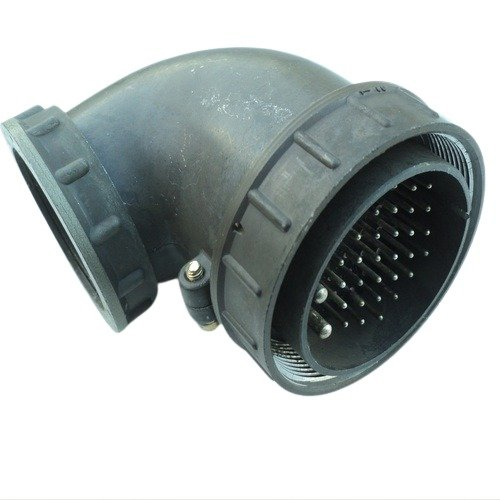

Назначение соединителя ШР55У35ЭГ3

Соединитель ШР55У35ЭГ3 представляет собой низкочастотный цилиндрический соединитель объёмного монтажа с резьбовым соединением и нормальными габаритами. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры. Оно обеспечивает надёжную коммутацию проводов, кабелей, узлов и блоков в условиях, где требуется многократное сочленение и расчленение электрических линий.

Соединитель рассчитан на работу в электрических цепях с частотой до 3 МГц и напряжением до 850 В по амплитудному значению. Конструкция с угловым патрубком позволяет отводить кабель под углом относительно оси сочленения, что удобно при компоновке аппаратуры с ограниченным пространством за разъёмом.

Расшифровка условного обозначения

Маркировка ШР55У35ЭГ3 содержит информацию о конструкции и электрических параметрах соединителя:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком для кабельной части;
• 35 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — вилка;
• 3 — сочетание контактов.

Таким образом, данное изделие является кабельной вилкой с угловым патрубком, рассчитанной на подключение экранированного кабеля, и имеет тридцать пять контактов в определённом сочетании.

Конструктивные особенности

Соединители серии ШР состоят из вилки и розетки, которые могут быть приборными (блочными) или кабельными. Блочная часть может изготавливаться без патрубка, с прямым или угловым патрубком, а кабельная — с прямым или угловым патрубком. В данном исполнении кабельная вилка оснащена угловым патрубком, что определяет удобство монтажа в стеснённых условиях.

Сочленение соединителей — резьбовое, что обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях. Поляризация корпусов одношпоночная, что исключает неправильное соединение вилки и розетки. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и защиту от окисления.

Технические характеристики

Соединитель ШР55У35ЭГ3 обладает следующими подтверждёнными электрическими параметрами:

• рабочий ток на контактах диаметром 1,5 мм — 7 А;
• рабочий ток на контактах диаметром 3,5 мм — 35 А;
• максимальное рабочее напряжение постоянного тока — не более 850 В;
• диаметры контактов — 1,5 мм и 3,5 мм;
• сопротивление на контактах диаметром 1,5 мм — 2,5 мОм;
• сопротивление на контактах диаметром 3,5 мм — 0,75 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Применение

Благодаря сочетанию углового кабельного патрубка, экранированного исполнения и сравнительно большого количества контактов, данный соединитель востребован в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и системах, где требуется экранирование сигнальных цепей и компактная прокладка кабеля. Изделие подходит для многократных циклов сочленения и расчленения при соблюдении рабочих электрических параметров.
