Назначение соединителя ШР55У35ЭГ3

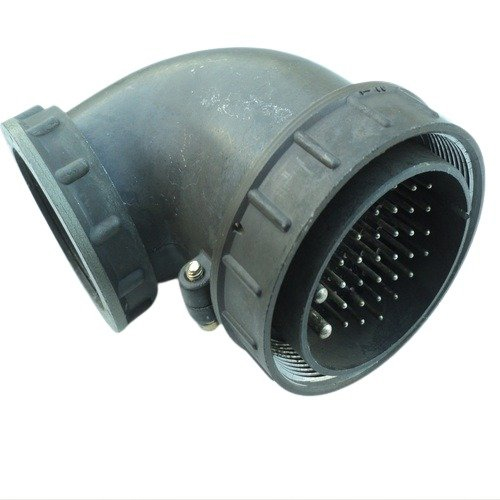

Соединитель ШР55У35ЭГ3 представляет собой кабельную угловую вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока в составе электронной и радиоэлектронной аппаратуры. Изделие обеспечивает разъемное соединение экранированных и неэкранированных кабелей с ответными розетками серии ШР55. Угловое конструктивное исполнение патрубка позволяет рационально организовать подвод кабеля в условиях ограниченного монтажного пространства, снижая механические напряжения в месте ввода и уменьшая габаритную глубину узла сопряжения.

Соединитель рассчитан на эксплуатацию в стационарных и подвижных объектах, где предъявляются повышенные требования к устойчивости соединений при вибрационных и ударных нагрузках. Благодаря герметичному корпусу и продуманной конструкции сочленения вилка пригодна для применения в аппаратуре, работающей в широком климатическом диапазоне, включая неотапливаемые помещения и наружные установки с защитой от прямого попадания осадков.

Конструктивные особенности и подтвержденные характеристики

Изделие относится к типу ШР с условным размером корпуса 55. Конструктивное исполнение У обозначает наличие углового кабельного патрубка, обеспечивающего боковой вывод кабеля относительно оси сочленения. Общее количество контактов составляет 35, из которых 33 контакта имеют диаметр 1,5 мм, а 2 контакта выполнены диаметром 3,5 мм. Контактные поверхности имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и устойчивость к окислению в процессе многократных сочленений.

• Максимальное рабочее напряжение: до 850 В
• Рабочий ток для контактов диаметром 1,5 мм: до 7 А
• Рабочий ток для контактов диаметром 3,5 мм: до 35 А
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление контактов диаметром 3,5 мм: не более 0,75 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Габаритные размеры: 101,1 на 89,4 на 67,5 мм

Диапазон рабочих температур соединителя составляет от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает кратковременные перегревы до плюс 110 градусов Цельсия без потери эксплуатационных свойств. Конструкция обеспечивает устойчивость к воздействию повышенной вибрации и механических ударов, что подтверждается применением изделия в составе ответственной аппаратуры специального и промышленного назначения.

Применение и рекомендации по монтажу

ШР55У35ЭГ3 применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие совместимо с экранированными и неэкранированными кабелями, что расширяет сферу его использования в системах связи, измерительных комплексах, испытательном оборудовании и промышленной автоматике. Благодаря наличию контактов двух типоразмеров вилка позволяет коммутировать как сигнальные маломощные линии, так и силовые цепи с повышенным током.

Угловая конфигурация патрубка востребована при монтаже в блочных каркасах, стойках и приборах с плотной компоновкой, где прямое осевое подключение кабеля затруднено. При разделке кабеля следует учитывать схему распайки контактов согласно маркировке, нанесенной на изолятор. Серебряное покрытие контактов не требует дополнительной обработки перед первым сочленением, однако при длительном хранении рекомендуется визуальный контроль состояния контактных поверхностей.

Соединитель сохраняет работоспособность при многократных циклах сочленения и расчленения при соблюдении нормированных усилий стыковки. Для обеспечения заявленных параметров по сопротивлению изоляции необходимо исключать попадание токопроводящих загрязнений на изоляционные элементы в процессе монтажа. После сборки кабельного узла рекомендуется проверить целостность экранирующей оплетки в месте ее заделки под хомут корпуса.

Эксплуатационные ограничения и совместимость

Изделие предназначено для работы в цепях с напряжением до 850 В при соблюдении токовых нагрузок, указанных для каждого диаметра контактов. Превышение допустимых токов может привести к локальному перегреву контактных пар и ускоренной деградации покрытия. При эксплуатации в условиях конденсации влаги и резких смен температур необходимо обеспечить отвод конденсата из зоны установки соединителя, поскольку длительное воздействие влажной среды может снизить сопротивление изоляции.

Соединитель ШР55У35ЭГ3 по посадочным и присоединительным размерам совместим с ответными частями серии ШР55 соответствующего исполнения. При подборе ответной розетки следует учитывать тип корпуса и количество контактов, а также ориентацию ключа, исключающую неправильное сочленение. Для фиксации кабеля в патрубке рекомендуется использовать кабельные сальники или герметизирующие втулки, соответствующие внешнему диаметру применяемого кабеля.
