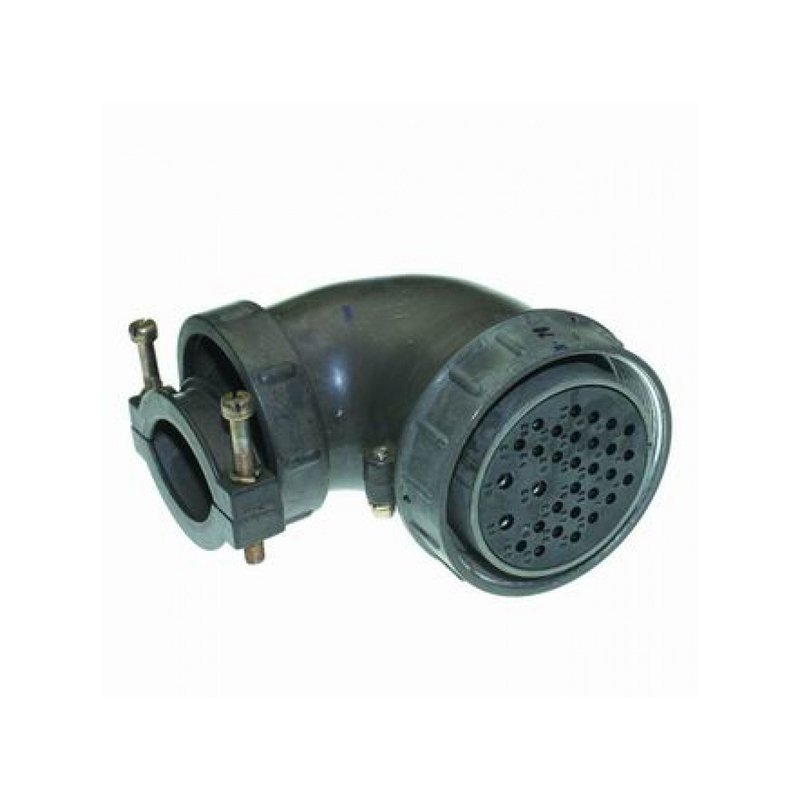

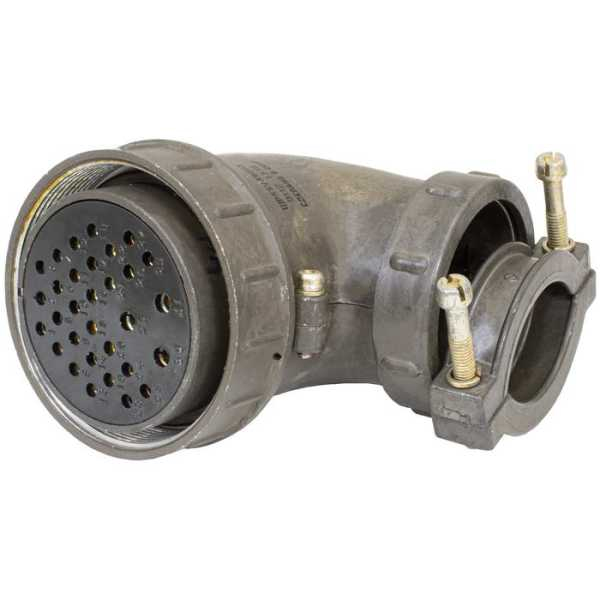

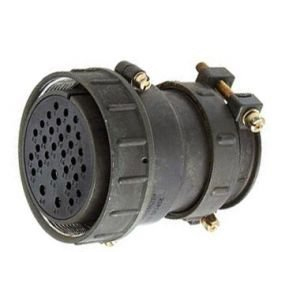

ШР55У31НШ3Н розетка кабельная — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В.

Технические характеристики

• Условный размер корпуса : 55.

• Количество контактов : 31.

• Покрытие контактов : Никель (Ni).

• Тип кожуха или патрубка : Угловой для неэкранированного кабеля.

• Метод сочленения : Резьбовой.

• Метод монтажа : Объемный.

• Материал корпуса : Алюминиевый сплав А-22.

• Материал вставки (изолятора) : Бакелит.

• Тип контактов : Гнездо.

• Габаритные размеры : 101,9х104х67,5 мм.

• Герметичность : Нет.

• Сопротивление контактов : Зависит от диаметра контактов (2,5 м? для ? 1,5 мм, 1 м? для ? 2,5 мм, 0,75 м? для ? 3,5 мм).

• Номинальное напряжение : 850 В.

• Рабочий ток : Зависит от диаметра контактов (7 А для ? 1,5 мм, 17,5 А для ? 2,5 мм, 35 А для ? 3,5 мм).

• Диапазон частот : 1-5000 Гц.

• Интервал рабочих температур : От -60 до +60°С.

• Климатическое исполнение : УХЛ.

Применение

Эти розетки используются в различных электронных устройствах и системах, где требуется надежное и прочное соединение кабелей. Они подходят для применения в условиях, требующих высокой прочности и стабильности соединения.
