Назначение и область применения

Кабельная розетка ШР55У31НШ3Н «5» относится к серии низкочастотных цилиндрических соединителей ШР и предназначена для коммутации электрических цепей в составе приборов, узлов и агрегатов промышленного, лабораторного и специального оборудования. Изделие применяется для организации разъёмного соединения с ответной вилочной частью при монтаже кабельных трасс, когда требуется надёжный механический и электрический контакт, устойчивый к вибрациям и внешним воздействиям умеренного климата.

Условный размер корпуса 55 обеспечивает достаточную механическую прочность и удобство размещения тридцати одного контакта. Розетка ориентирована на работу в составе аппаратуры, эксплуатируемой при температурах от минус 60 до плюс 60 градусов Цельсия, что позволяет использовать её как в отапливаемых помещениях, так и в неотапливаемых шкафах, контейнерах и технических отсеках.

Конструктивные особенности

Корпус изделия выполнен из алюминиевого сплава А-22. Этот материал сочетает малый вес с достаточной жёсткостью и коррозионной стойкостью, необходимой для длительной эксплуатации в условиях умеренного климата. Вставка-изолятор изготовлена из бакелита, обеспечивающего стабильное взаимное расположение контактов и высокое сопротивление изоляции.

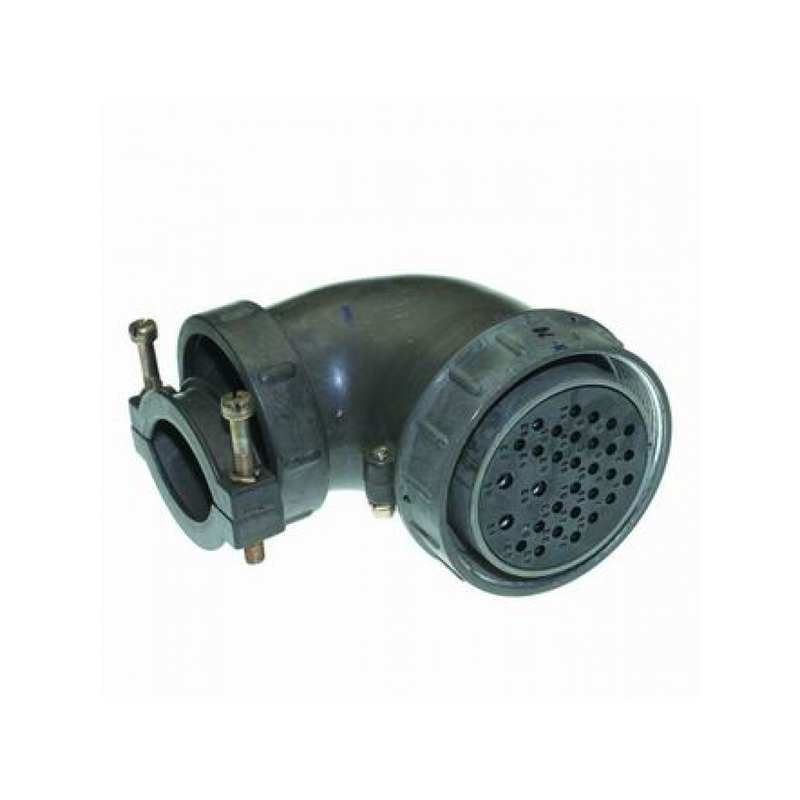

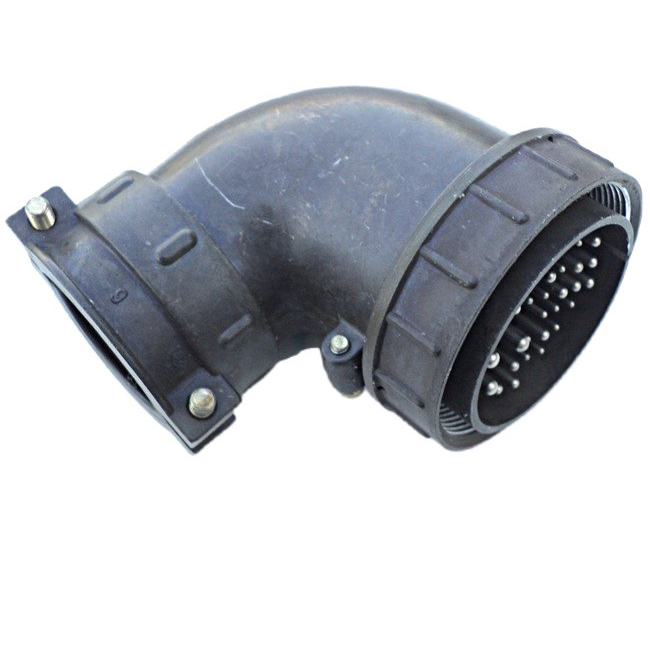

Розетка имеет угловой патрубок для неэкранированного кабеля, что упрощает монтаж в стеснённых условиях и позволяет выводить кабель под удобным углом без резких перегибов. Сочленение с ответной частью — резьбовое, благодаря чему соединение сохраняет герметичность контакта и не ослабевает при вибрационных нагрузках. Метод монтажа — объёмный, контакты типа «гнездо». Покрытие контактов — никель.

Электрические параметры

• Номинальное напряжение: 850 В
• Диапазон рабочих частот: от 1 до 5000 Гц
• Сопротивление изоляции: 5000 МОм
• Рабочий ток для контактов диаметром 1,5 мм: 7 А
• Рабочий ток для контактов диаметром 2,5 мм: 17,5 А
• Рабочий ток для контактов диаметром 3,5 мм: 35 А

Сопротивление контактов зависит от их диаметра. Для контактов диаметром 1,5 мм оно составляет не более 2,5 мОм, для контактов диаметром 2,5 мм — не более 1 мОм, для контактов диаметром 3,5 мм — не более 0,75 мОм. Приведённые значения обеспечивают стабильную передачу сигналов и питающих напряжений в пределах заявленного частотного диапазона.

Условия эксплуатации и хранения

Климатическое исполнение УХЛ соответствует умеренному климату. Изделие рассчитано на интервал рабочих температур от минус 60 до плюс 60 градусов Цельсия. Максимальный срок хранения составляет 15 лет при соблюдении условий, исключающих воздействие агрессивных сред, прямых солнечных лучей и повышенной влажности.

Герметичность конструкции не предусмотрена, поэтому при монтаже следует исключать попадание влаги и токопроводящих загрязнений на контактную группу. Перед установкой рекомендуется проверить соответствие маркировки и технических характеристик документации на конкретную партию, поскольку возможны расхождения, связанные с особенностями заводской комплектации.

Монтаж и совместимость

Монтаж розетки производится объёмным способом: проводники кабеля закрепляются непосредственно в хвостовиках контактов. Угловой патрубок для неэкранированного кабеля не требует применения экранирующей оплётки и дополнительных зажимов. Резьбовой способ сочленения с вилочной частью обеспечивает надёжную фиксацию и лёгкость многократного соединения и разъединения при обслуживании аппаратуры.

Изделие совместимо с ответными частями серии ШР, имеющими условный размер корпуса 55 и соответствующее количество контактов. При подборе ответного соединителя необходимо учитывать тип контактов, их покрытие и схему распайки, поскольку кабельная часть выполнена с контактами типа «гнездо».
