Назначение изделия

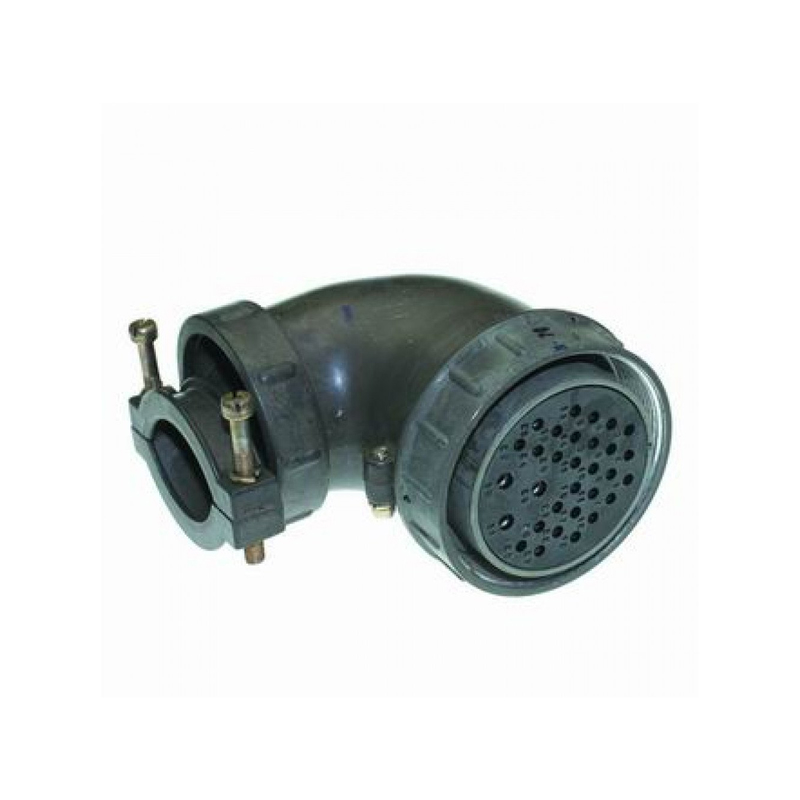

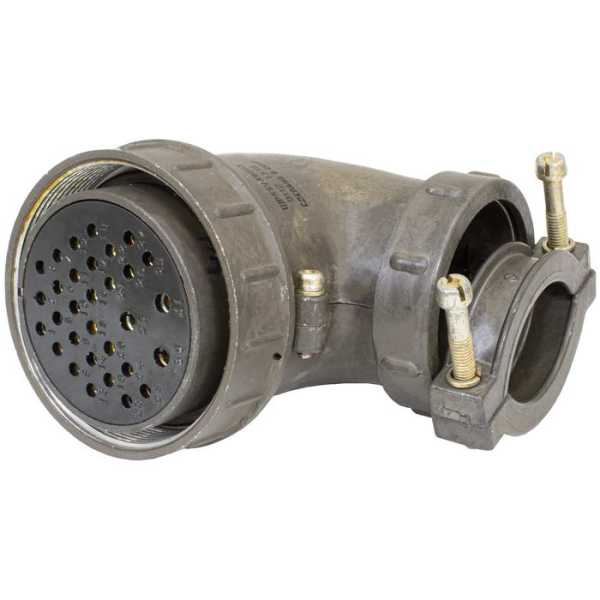

Соединитель ШР55У31НШ3 представляет собой кабельную розетку с угловым патрубком, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В.

Разъем используется в низкочастотных цилиндрических соединениях, где необходима надежная резьбовая фиксация и удобный угловой вывод кабеля. Такая конструкция позволяет сократить занимаемое монтажное пространство и упростить подвод проводников в ограниченных отсеках аппаратуры. Кабельная розетка ШР55У31НШ3 может применяться как при внутреннем, так и при наружном монтаже при условии защиты контактной зоны от пыли и влаги.

Конструктивные параметры

Кабельная розетка ШР55У31НШ3 относится к категории ШР55 и обладает следующими характеристиками:

• тип соединителя — ШР, низкочастотный цилиндрический;
• условный размер корпуса — 55;
• количество контактов — 31;
• конструктивное исполнение — У, угловой патрубок для неэкранированных кабелей;
• метод монтажа — пайка и резьбовое соединение.

Габаритные размеры соединителя составляют 101,9 × 104 × 67,5 мм. Резьбовая фиксация обеспечивает стабильное положение ответной части и защищает соединение от случайного разъединения при механических воздействиях.

Электрические характеристики

Электрические параметры ШР55У31НШ3 зависят от сечения используемых контактных проводников. Рабочий ток и сопротивление контактов распределяются следующим образом:

• сечение 1,5 мм — рабочий ток до 7 А, сопротивление контактов не более 2,5 мОм;
• сечение 2,5 мм — рабочий ток до 17,5 А, сопротивление контактов не более 1 мОм;
• сечение 3,5 мм — рабочий ток до 35 А, сопротивление контактов не более 0,75 мОм.

Сопротивление изоляции составляет не менее 5000 МОм. Это обеспечивает стабильную работу соединителя в цепях с напряжением до 850 В и частотой до 3 МГц.

Условия эксплуатации и ресурс

Соединитель рассчитан на эксплуатацию при температуре окружающей среды от минус 60 °C до плюс 60 °C. Допустимая температура перегрева контактов достигает плюс 110 °C. Количество циклов соединения и разъединения составляет до 500, что позволяет использовать разъем при регулярных перекоммутациях без снижения заявленных электрических параметров.

Изделие поставляется с приемкой «5». Артикул товара — 10983. Наименование для заказа: ШР55У31НШ3 РОЗЕТКИ КАБЕЛЬНЫЕ «5». Соединитель предназначен для радиоэлектронной и радиотехнической аппаратуры общего назначения.
