Назначение и область применения

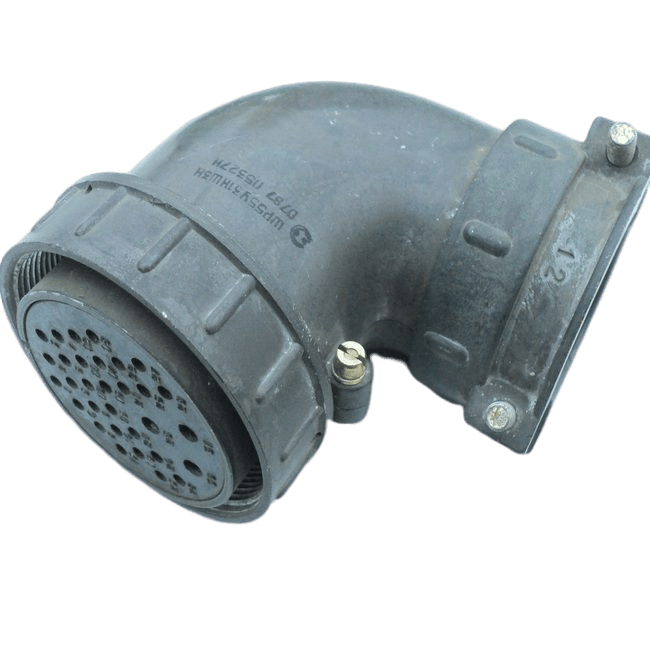

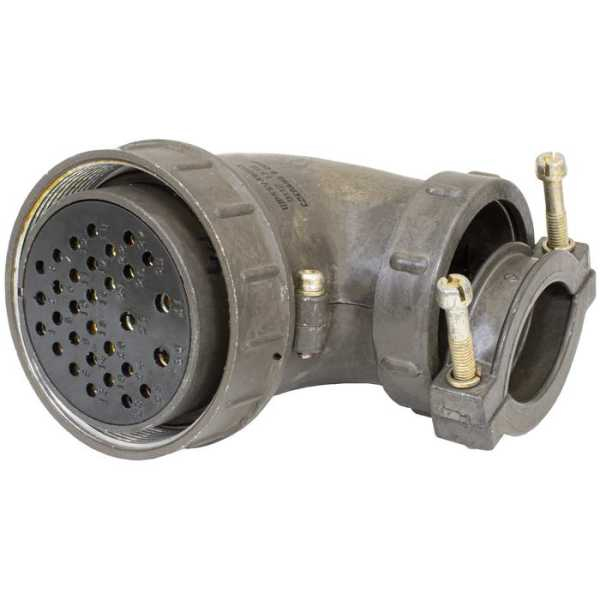

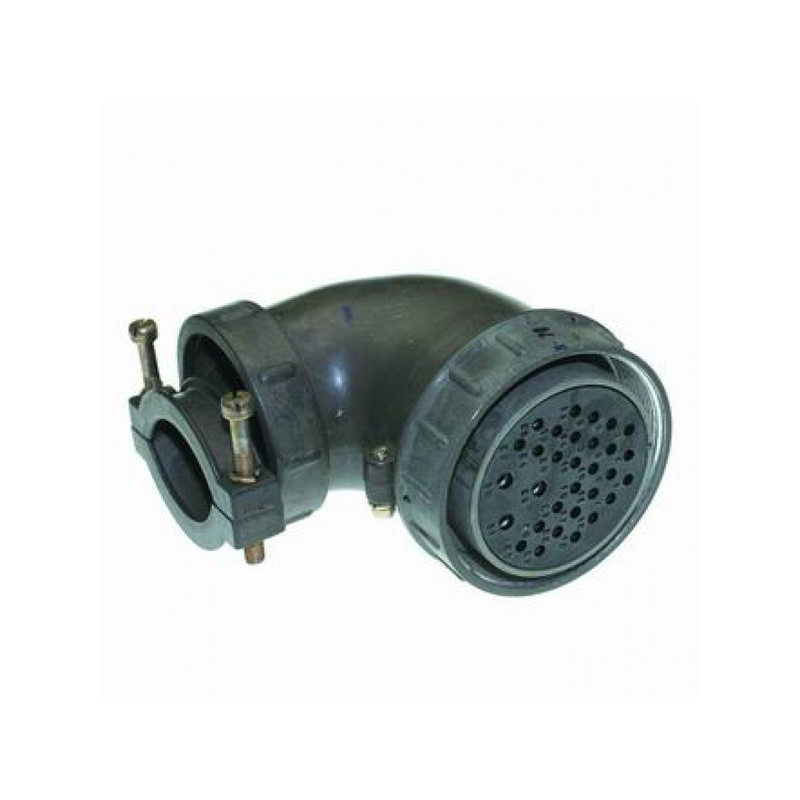

Розетка ШР55У31НШ3 с артикулом 51931 относится к категории ШР55 и представляет собой кабельный соединитель. Устройство предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре и используется для соединения проводов и кабелей.

Соединитель рассчитан на эксплуатацию как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Конструкция обладает устойчивостью к механическим воздействиям и вибрациям, что позволяет применять розетку в оборудовании, для которого важна стабильность электрических соединений.

Технические характеристики

• Тип соединителя: ШР
• Размер корпуса: 55
• Конструктивное исполнение: У (угловой патрубок)
• Количество контактов: 31
• Тип кабеля: неэкранированный
• Сочетание контактов: 3
• Максимальное рабочее напряжение: до 850 В
• Сопротивление изоляции: не менее 5000 МОм
• Диаметры контактов: 1,5 мм; 2,5 мм; 3,5 мм
• Покрытие контактов: серебро
• Габаритные размеры: 101,9 × 104 × 67,5 мм
• Температура эксплуатации: от −60 °С до +60 °С

Электрические параметры по диаметру контактов

• контакты диаметром 1,5 мм — рабочий ток 7 А;
• контакты диаметром 2,5 мм — рабочий ток 17,5 А;
• контакты диаметром 3,5 мм — рабочий ток 35 А.

Конструкция и монтаж

Розетка имеет резьбовое сочленение. Монтаж выполняется методом пайки. Такое исполнение подходит для стационарного подключения проводов и кабелей в составе радиоэлектронной аппаратуры.

Устройство допускает подсоединение проводов различного сечения в зависимости от диаметра контакта. Для контактов диаметром 1,5 мм допустимое сечение проводов составляет до 1,93 мм². Контакты диаметром 2,5 мм и 3,5 мм рассчитаны на провода большего сечения в соответствии с указанными рабочими токами.

Контактные поверхности имеют серебряное покрытие. Конструктивное исполнение с угловым патрубком удобно для монтажа в ограниченном пространстве и при прокладке кабеля под углом.

Условия эксплуатации

Розетка предназначена для применения в помещениях и на открытом воздухе. При наружной установке необходимо предусмотреть защиту от пыли и влаги. Диапазон рабочих температур составляет от −60 °С до +60 °С.

Изделие рассчитано на работу в цепях с частотой до 3 МГц. Устойчивость к вибрациям и механическим нагрузкам позволяет использовать соединитель в аппаратуре, подверженной движению или тряске в пределах указанных условий эксплуатации.
