Назначение и область применения

ШР55У31НГ3Н вилка кабельная представляет собой электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В (амплитудное значение). Изделие применяется в радиоэлектронной аппаратуре различного назначения, где требуется разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним воздействующим факторам.

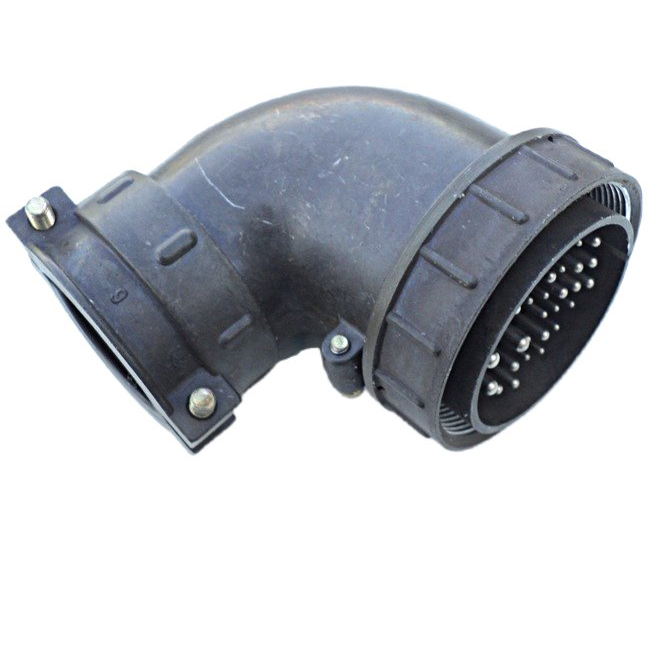

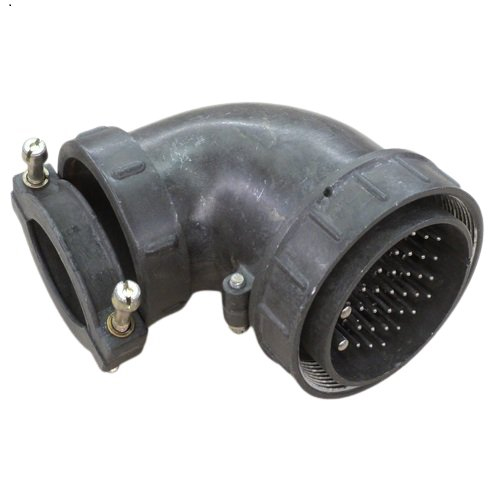

Конструктивное исполнение предусматривает угловой патрубок и гайку для фиксации неэкранированного кабеля, что упрощает монтаж в стеснённых условиях и обеспечивает надёжную разгрузку проводников от механических нагрузок. Соединитель совместим как с экранированными, так и с неэкранированными кабелями.

Важной эксплуатационной особенностью является ограничение по сопряжению: вилка кабельная ШР55У31НГ3Н соединяется только с блочной (приборной) розеткой и не предназначена для прямого соединения с розеткой кабельной ШР. Это необходимо учитывать при проектировании кабельных сборок и внутриприборных соединений.

Технические характеристики

Соединитель имеет 31 контакт. Максимальный ток на одиночный контакт составляет от 20 А до 200 А, максимальная токовая нагрузка на соединитель в целом — от 20 А до 675 А. Контактное сопротивление зависит от диаметра контакта:

• диаметр контакта 1,5 мм — не более 2,5 мОм;
• диаметр контакта 2,5 мм — не более 1,0 мОм;
• диаметр контакта 3,5 мм — не более 0,75 мОм;
• диаметр контакта 5,5 мм — не более 0,3 мОм;
• диаметр контакта 9,0 мм — не более 0,15 мОм.

Покрытие контактов — никель, обеспечивающее стабильность переходного сопротивления и защиту от коррозии. Сопротивление изоляции составляет не менее 5000 МОм.

Условия эксплуатации

Изделие рассчитано на работу в климатическом исполнении УХЛ. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия. При смене температур с учётом перегрева контактов допускается эксплуатация в интервале от минус 60 до плюс 110 градусов Цельсия.

Соединитель выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g). Устойчивость к механическим ударам подтверждена для одиночного удара с ускорением 5000 метров на секунду в квадрате (500 g) и многократного удара с ускорением 350 метров на секунду в квадрате (35 g).

Допускается эксплуатация при атмосферном пониженном давлении до 1,3 на 10 в минус четвёртой степени Па (10 в минус шестой степени мм ртутного столба), что позволяет использовать соединитель в условиях разреженной атмосферы и на больших высотах.

Особенности конструкции и монтажа

Угловой патрубок кабельного ввода обеспечивает удобство прокладки кабеля в ограниченном пространстве и снижает изгибающие нагрузки на место заделки. Гайка для неэкранированного кабеля гарантирует плотную фиксацию и надёжную герметизацию ввода, что особенно важно при эксплуатации в условиях повышенной влажности и запылённости.

Никелевое покрытие контактов и корпусных элементов повышает коррозионную стойкость и стабильность электрических параметров в течение длительного срока службы. Артикул изделия — 10980. Категория — ШР55.
