Назначение и область применения

ШР55У31НГ3Н вилка кабельная без хвостовика представляет собой электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры и промышленного оборудования. Изделие рассчитано на эксплуатацию при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Конструкция предусматривает использование с экранированными или неэкранированными кабелями, что расширяет спектр решаемых задач при монтаже и подключении оборудования различного назначения.

Соединитель применяется в условиях, где требуется надёжное разъёмное соединение с высокой плотностью контактов. Вилка ориентирована на стационарную и подвижную аппаратуру, эксплуатируемую в умеренном и холодном климате. Климатическое исполнение УХЛ подтверждает возможность работы при значительных перепадах температур и в условиях повышенной влажности, типичных для производственных помещений и открытых площадок под навесом.

Технические особенности

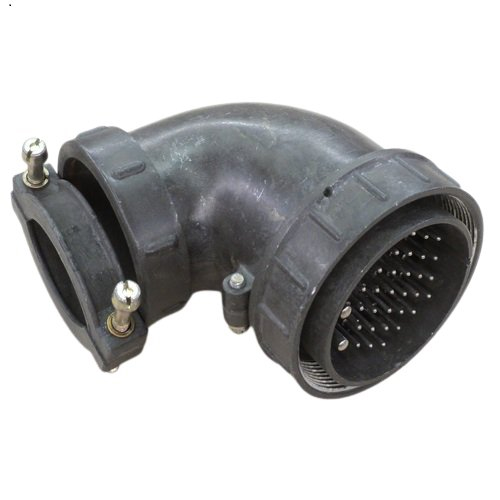

Кабельная вилка оснащена 31 контактом с никелевым покрытием, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от коррозии. Конструктивное исполнение включает угловой патрубок и гайку для фиксации неэкранированного кабеля. Такое решение упрощает монтаж в ограниченном пространстве и позволяет аккуратно выводить кабель под углом относительно ответной части соединителя.

Изделие характеризуется следующими рабочими параметрами:

• максимальный ток на одиночный контакт — от 20 А до 200 А в зависимости от диаметра контакта;
• максимальная токовая нагрузка на соединитель — от 20 А до 675 А;
• сопротивление контактов для диаметра 1,5 мм — не более 2,5 мОм;
• сопротивление контактов для диаметра 2,5 мм — не более 1,0 мОм;
• рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия;
• допустимый кратковременный нагрев — до плюс 110 градусов Цельсия.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применённых материалов и надёжную защиту от утечек тока между соседними контактами.

Устойчивость к механическим воздействиям

Вилка рассчитана на эксплуатацию в условиях вибрационных и ударных нагрузок. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g). Механическая стойкость подтверждена для одиночного удара с ускорением 5000 метров на секунду в квадрате (500 g) и многократного удара с ускорением 350 метров на секунду в квадрате (35 g). Эти характеристики позволяют использовать соединитель в составе аппаратуры, подверженной тряске, ударам и вибрационным воздействиям при транспортировке или работе.

Рекомендации по применению

ШР55У31НГ3Н вилки кабельные применяются для организации разъёмных соединений в радиоэлектронной технике, измерительных комплексах, системах управления и силовых цепях. Благодаря количеству контактов и широкому диапазону допустимых токов соединитель подходит как для сигнальных, так и для силовых линий. При подборе ответной части необходимо учитывать тип корпуса, количество контактов и конструктивное исполнение розетки, чтобы обеспечить полную совместимость и герметичность соединения. Перед монтажом рекомендуется проверить соответствие диаметра контактов требованиям конкретной схемы и убедиться в правильной укладке кабеля в угловом патрубке для исключения изломов и натяжения проводников.
