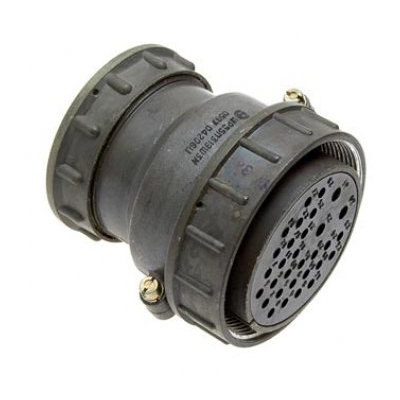

Назначение соединителя ШР55У31НГ3Н вилка

Соединитель ШР55У31НГ3Н вилка представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию при напряжении до 850 В и частоте до 3 МГц. Основная функция соединителя — оперативное соединение и разъединение электрических цепей, проводов, кабелей, узлов и блоков в составе электронной и радиоэлектронной аппаратуры. Изделие применяется в промышленном оборудовании, измерительных комплексах, системах связи и других устройствах, где требуется надёжное разъёмное контактное соединение с высокой плотностью контактов.

Конструкция и особенности

Соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут быть выполнены как в приборном (блочном), так и в кабельном варианте, что обеспечивает гибкость при компоновке аппаратуры. Метод монтажа — пайка, что гарантирует стабильное электрическое соединение и устойчивость к вибрационным нагрузкам. Изделие предназначено для использования с экранированными и неэкранированными кабелями.

Контакты соединителя имеют серебряное или никелевое покрытие, которое обеспечивает высокую проводимость и надёжную защиту от коррозии. Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию изделия в различных условиях, включая наружный монтаж при условии защиты от прямого воздействия дождя, пыли и солнечного излучения.

Ключевые параметры конструкции

• Количество контактов — 31
• Метод монтажа — пайка
• Покрытие контактов — серебро или никель
• Климатическое исполнение — УХЛ2 по ГОСТ 15150-69
• Совместимость с экранированными и неэкранированными кабелями

Технические характеристики

Соединитель ШР55У31НГ3Н вилка рассчитан на значительные токовые нагрузки. Максимальный ток на одиночный контакт составляет от 20 до 200 А в зависимости от типа контакта, при этом суммарная максимальная токовая нагрузка на соединитель достигает 675 А. Высокое сопротивление изоляции — не менее 5000 МОм — обеспечивает безопасную работу даже в условиях повышенной влажности и загрязнения.

Рабочий температурный диапазон изделия составляет от минус 60 до плюс 60 градусов Цельсия, что позволяет использовать соединитель в широком спектре климатических зон — от арктических регионов до умеренных широт. Гарантированный срок хранения составляет 15 лет, минимальная наработка — 1000 часов, что подтверждает долговечность и надёжность конструкции.

Применение

Благодаря высокой плотности контактов и значительным допустимым токовым нагрузкам, соединитель ШР55У31НГ3Н вилка востребован в силовых цепях и цепях управления промышленного оборудования, в распределительных устройствах, а также в составе радиоэлектронной аппаратуры специального назначения. Изделие подходит для построения разъёмных соединений в условиях, где требуется регулярное подключение и отключение блоков, а также для стационарного монтажа с периодическим обслуживанием.

Расшифровка условного обозначения ШР55У31НГ3: литера ШР указывает на тип соединителя — штепсельный разъём, цифра 55 обозначает типоразмер корпуса, литера У — климатическое исполнение, цифра 31 — количество контактов, литера Н — вид покрытия, литера Г — геометрию корпуса, цифра 3 — модификацию. Артикул изделия — 10978, категория — ШР55.
