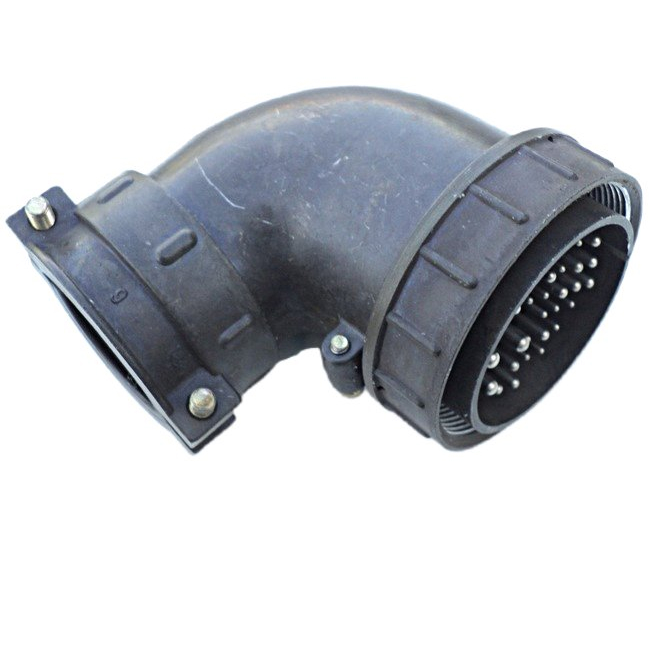

ШР55У31НГ3 представляет собой угловую кабельную вилку типа «1» из серии низкочастотных цилиндрических соединителей ШР, предназначенную для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Эта вилка используется в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В, подходит для пайки с неэкранированными кабелями.
Она обеспечивает соединение и разъединение проводов, кабелей или блоков в электро- и радиоаппаратуре.

Габариты вилки составляют 67,5×104×101,9 мм, сочленение резьбовое с одношпоночной поляризацией корпусов.

Расшифровка обозначения

• ШР — тип соединителя.

• 55 — условный размер корпуса.

• У — угловой патрубок.

• 31 — количество контактов.

• Н — гайка патрубка для неэкранированного кабеля.

• Г — вилка.

• 3 — сочетание контактов (14 шт. Ø1,5 мм, 14 шт. Ø2,5 мм, 3 шт. Ø3,5 мм).

Технические характеристики

Рабочий ток на контакт: 7 А (Ø1,5 мм), до 20–35 А (Ø2,5 мм), до 35–40 А (Ø3,5 мм).
Количество сочленений-расчленений — 500, наработка — минимум 1000 ч, срок хранения — 15 лет.
Покрытие контактов — серебро или никель, монтаж — пайка.

Условия эксплуатации

Температура воздуха от -60°C до +60°C (смена до -60...+110°C), пониженное давление до 1,3·10^{-4} Па.
Вибрация: 1–5000 Гц, ускорение до 300 м/с².
Климатическое исполнение — УХЛ.
