Назначение и область применения

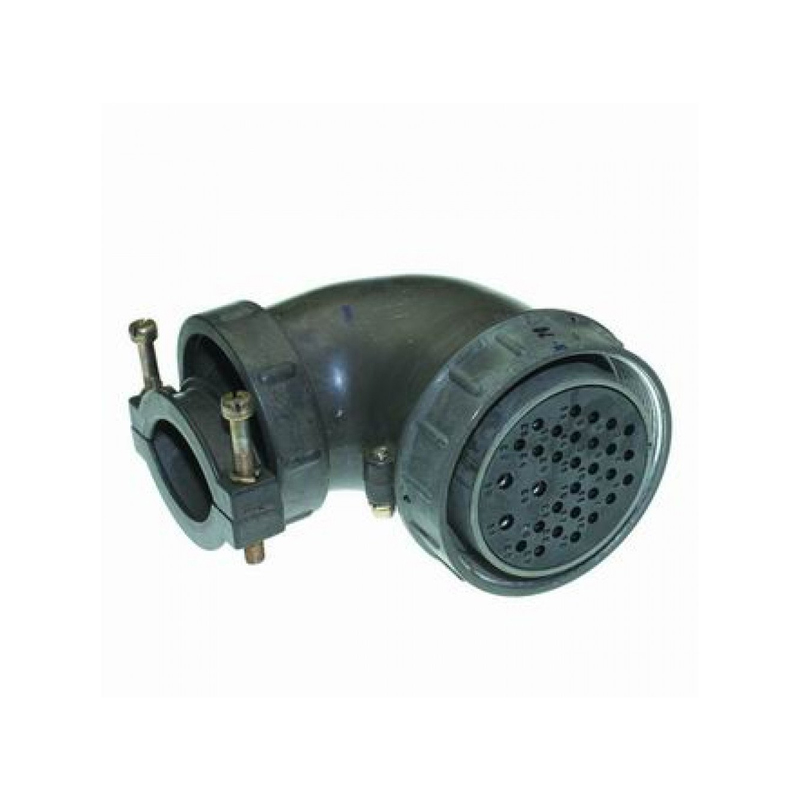

ШР55У31НГ3 представляет собой кабельную вилку с угловым патрубком и гайкой для неэкранированного кабеля. Это цилиндрический низкочастотный соединитель с 31 контактом, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие используется в промышленных и специальных электрических системах, где требуется надёжное соединение множества контактов.

Основные сферы применения включают авиационную технику, военное оборудование и тяжёлое машиностроение. Конструкция рассчитана на эксплуатацию в условиях с вибрацией, ударными нагрузками и перепадами температур, что позволяет применять разъём в бортовых сетях, передвижных установках и стационарном промышленном оборудовании.

Технические характеристики

Соединитель обеспечивает стабильную передачу электрических сигналов в низкочастотном диапазоне. Подтверждённые параметры изделия:

• Количество контактов: 31.
• Максимальный ток на контакт: от 7 А при диаметре контакта 1,5 мм до 35 А при диаметре контакта 3,5 мм.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Устойчивость к вибрации: диапазон частот от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате (30 g).
• Ударная прочность: до 5000 метров на секунду в квадрате (500 g).
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: 500 циклов соединения, наработка 1000 часов.

Конструктивные особенности

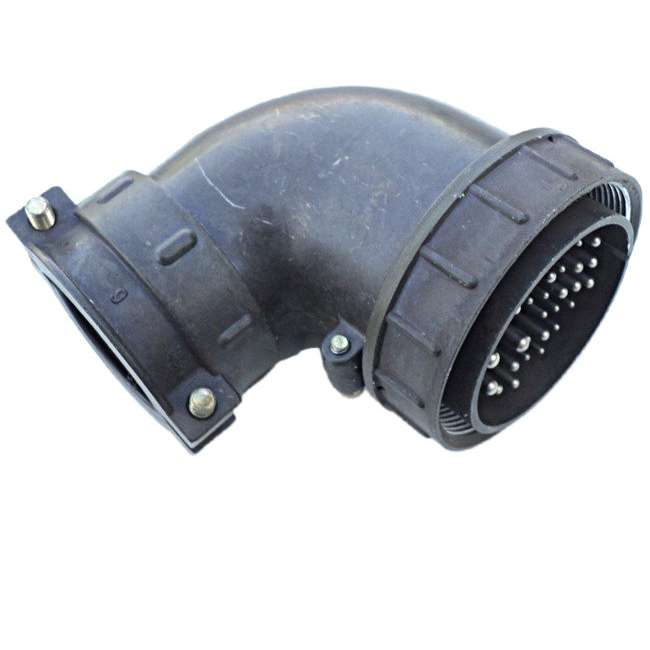

ШР55У31НГ3 имеет угловой патрубок, который позволяет подводить кабель под прямым углом к оси соединителя. Такое решение упрощает монтаж в стеснённых пространствах и снижает механическую нагрузку на кабельный ввод. Гайка обеспечивает надёжную фиксацию на ответной части и защищает место соединения от самопроизвольного раскручивания при вибрации.

Корпус предназначен для неэкранированного кабеля, что определяет область применения изделия в цепях, где не требуется дополнительная защита от электромагнитных помех. Контактная группа рассчитана на работу с проводниками различного диаметра, что позволяет подбирать сечение кабеля в зависимости от токовой нагрузки конкретной цепи.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Допустимый перегрев контактов до плюс 110 градусов Цельсия обеспечивает запас по тепловой нагрузке при длительной работе на максимальных токах. Повышенная стойкость к вибрационным и ударным воздействиям подтверждена испытаниями в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Сопротивление изоляции не менее 5000 МОм гарантирует отсутствие утечек тока между контактами и корпусом. Заявленный ресурс в 500 циклов соединения и наработка 1000 часов позволяют использовать разъём в оборудовании с плановым техническим обслуживанием. Артикул изделия — 51930, категория — ШР55. Год выпуска модели — 2015.
