Назначение разъёма ШР55У31НГ3

ШР55У31НГ3 — это кабельная вилка из серии низкочастотных цилиндрических разъёмов ШР, предназначенная для соединения и разъединения электрических цепей в радио- и электроаппаратуре. Изделие относится к блочным (объёмным) соединителям с резьбовым сочленением и применяется, как правило, в приборных и кабельных линиях внутри оборудования.

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основное назначение — коммутация проводов, кабелей, блоков и узлов в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное механическое и электрическое соединение.

Конструкция и тип контактов

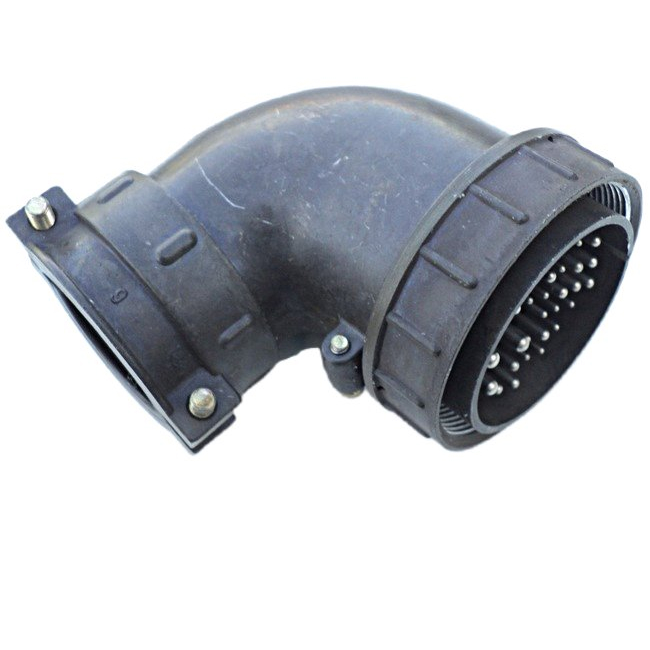

Вилка ШР55У31НГ3 выполнена в кабельном исполнении с угловым патрубком и рассчитана на резьбовое сочленение с соответствующей розеткой серии ШР. Индекс 31 в обозначении указывает на количество контактов, при этом в разъёме сочетаются контакты диаметром 1,5 мм, 2,5 мм и 3,5 мм. Такое сочетание позволяет использовать изделие как для передачи слаботочных сигналов, так и для коммутации силовых цепей в составе одного соединителя.

Максимальный рабочий ток на контакт диаметром 1,5 мм составляет около 7 А; для контактов большего диаметра (2,5 мм и 3,5 мм) допустимый ток соответственно выше. Конструкция обеспечивает большое число сочленений-расчленений — до 500 циклов.

Технические и эксплуатационные характеристики

• Минимальная наработка — порядка 1000 часов.
• Срок сохраняемости — до 15 лет.
• Диапазон рабочих температур окружающей среды — примерно от минус 60 °C до плюс 60 °C.
• В циклах температурных смен изделие может отрабатывать диапазон до плюс 110 °C.
• Устойчивость к синусоидальной вибрации — до 300 м/с².
• Устойчивость к ударным нагрузкам — до 5000 м/с² для одиночного удара.
• Устойчивость к линейным ускорениям.

Перечисленные параметры позволяют применять вилку в условиях повышенных вибраций и ударных воздействий, характерных для аппаратуры, работающей на подвижных объектах и в жёстких режимах эксплуатации.

Применение и особенности поставки

Вилка ШР55У31НГ3 используется в приборных и кабельных линиях радиоэлектронной и радиотехнической аппаратуры, где требуется соединять блоки и узлы через резьбовое сочленение с ответной розеткой серии ШР. Она подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Поставляется изделие в заводской упаковке; обозначение упаковки — БР0.364.028, изготовление ведётся по техническим условиям ТУ. Приёмка товара — «1», годы выпуска — 79-82. Категория изделия — ШР55, артикул — 41374.

Таким образом, ШР55У31НГ3 представляет собой многоконтактную кабельную вилку с угловым патрубком, рассчитанную на резьбовое соединение, повышенную вибро- и ударопрочность и длительный срок сохраняемости, что делает её пригодной для ответственных коммутационных задач в составе радиоэлектронной аппаратуры.
