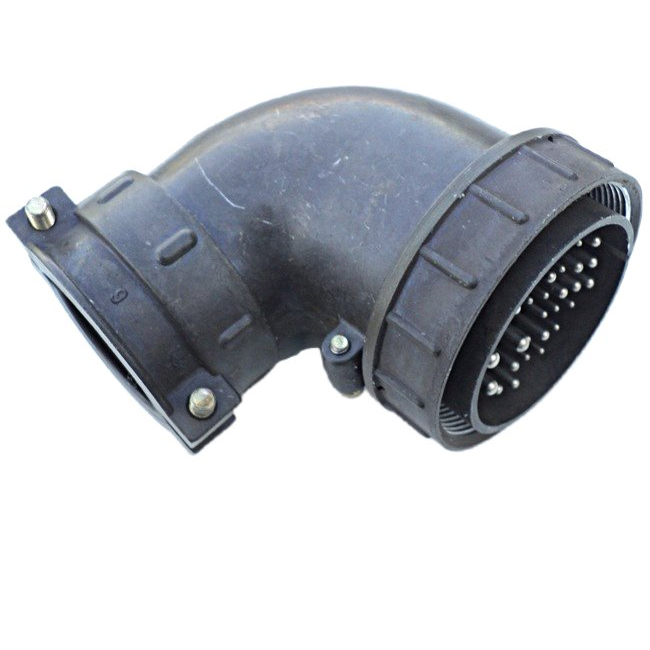

ШР55У31НГ3 — это кабельная вилка, используемая в электрических цепях переменного и постоянного тока. Она применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Характеристики и параметры :

• Состоит из двух частей: вилки и розетки, которые могут быть кабельными или блочными (приборными). Кабельная вилка ШР может соединяться только с блочной розеткой ШР.

• Имеет до 50 контактов диаметром от 1,5 мм до 9,0 мм. ШР55У31НГ3 имеет контакты 3-х размеров: 1,5; 2,5; 3,5 мм.

• Вес не превышает 279 грамм.

• Сопротивление для контактов ШР (в зависимости от диаметра): 1,5 мм - не более 2,5 мОм; 2,5 мм - не более 1,0 мОм; 3,5 мм - не более 0,75 мОм.

• Рабочее напряжение до 850 В (амплитудное значение) при частоте до 3 МГц.

• Соединение резьбовое, корпус одношпоночный.

• Контакты покрыты серебром или никелем.

• Монтаж производится методом пайки с экранированными или неэкранированными кабелями.

• Предназначен для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается применение для наружного монтажа при условии защиты от дождя, пыли и солнечного излучения.

• Рабочая температура окружающей среды: от -60 до +60 °C.

Расшифровка обозначения ШР55У31НГ3 :

• ШР – тип соединителя.

• 55 – условный размер корпуса.

• У – конструктивное исполнение для кабельной части с угловым патрубком.

• 31 – количество контактов.

• Н – вид гайки патрубка для неэкранированного кабеля.

• Г – вилка для кабельной части.

• 3 – условное число, обозначающее сочетание контактов.
