Назначение изделия

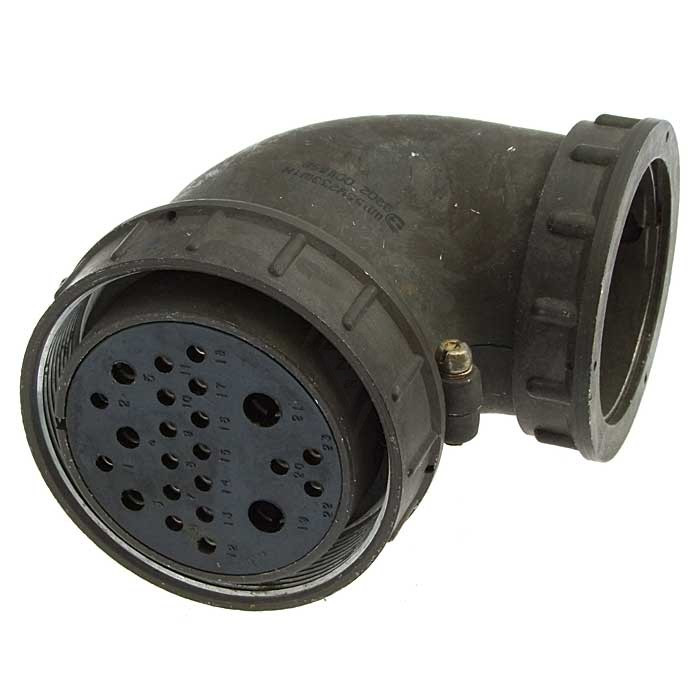

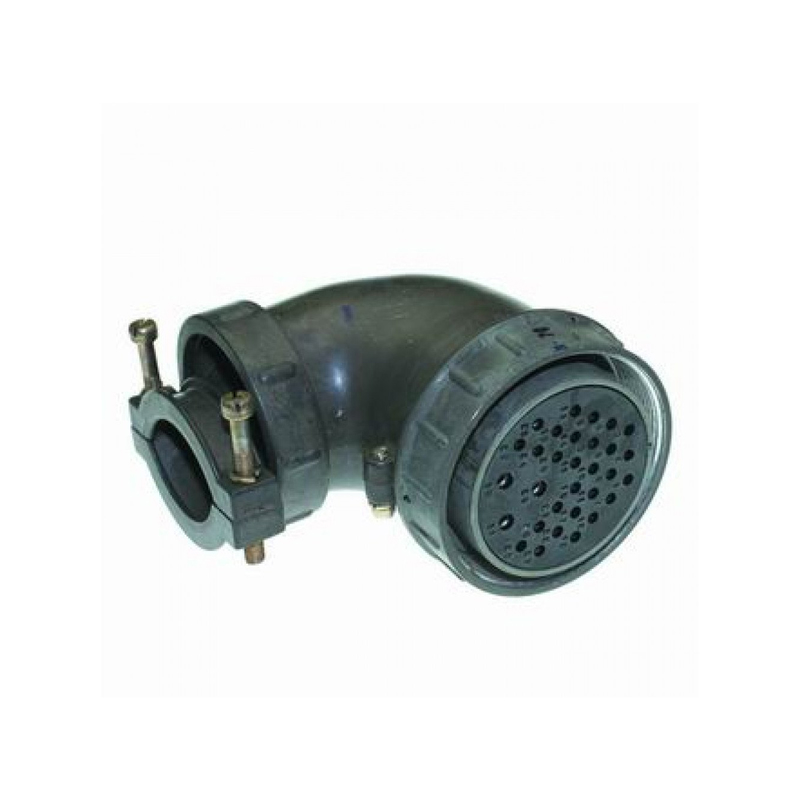

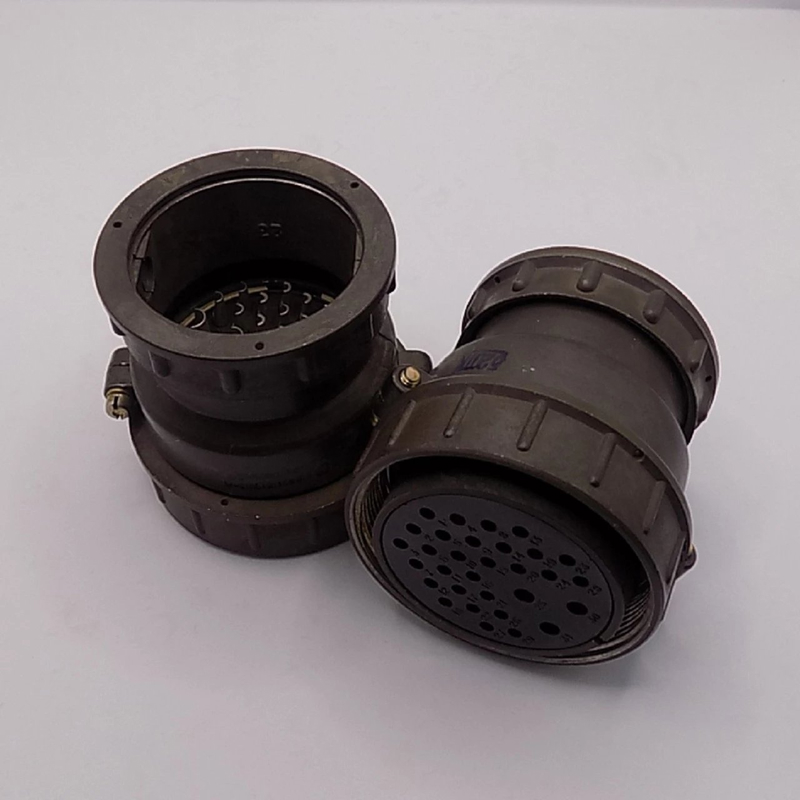

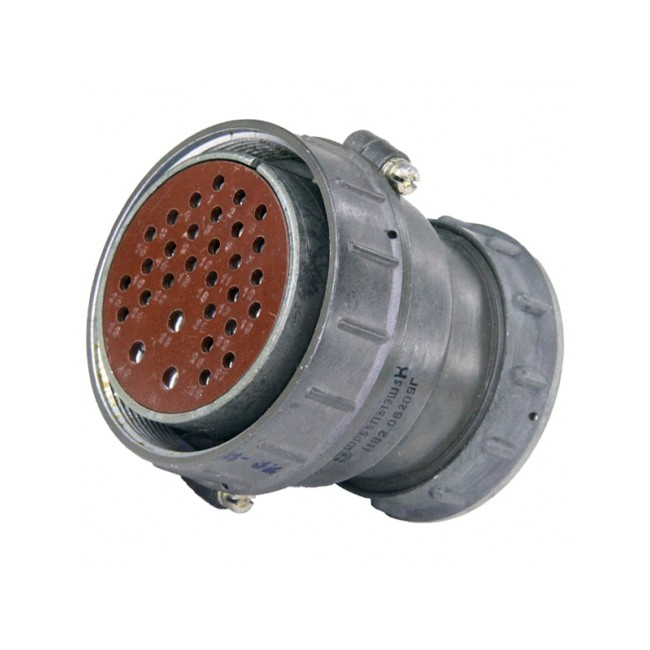

ШР55У31ЭШ3 — кабельная розетка низкочастотного цилиндрического соединителя общего назначения, оснащённая угловым патрубком и гайкой для экранированного кабеля. Устройство предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре, а также в радиоэлектронной и радиотехнической технике.

Изделие рассчитано на внутренний монтаж в климатическом исполнении УХЛ2. Допускается наружное применение при условии защиты от дождя, динамической пыли и прямого солнечного излучения. Конструкция с угловым патрубком позволяет удобно подводить экранированный кабель в условиях ограниченного пространства, а гайка обеспечивает надёжную фиксацию и сохранение экранирования в месте ввода.

Подтверждённые особенности и технические характеристики

Соединитель обеспечивает 31 контакт со следующей разбивкой по диаметру и допустимой токовой нагрузке:

• 14 контактов диаметром 1,5 мм — до 20 А;
• 14 контактов диаметром 2,5 мм — до 35 А;
• 3 контакта диаметром 3,5 мм — до 40 А.

Суммарная допустимая токовая нагрузка достигает 512 А при рабочем напряжении до 850 В переменного или постоянного тока и частоте до 3 МГц. Сопротивление электрического контакта находится в пределах от 0,75 до 2,5 мОм, сопротивление изоляции составляет не менее 5000 МОм.

Изделие сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, при одиночном ударе с ускорением до 5000 метров на секунду в квадрате и линейном ускорении 2000 метров на секунду в квадрате. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Назначенный срок службы составляет 15 лет, ресурс по числу сочленений — 500 циклов.

Применение и монтаж

Розетка ШР55У31ЭШ3 применяется в составе низкочастотных соединителей серии ШР55 и устанавливается на кабельных сборках радиоэлектронной аппаратуры. Угловой патрубок облегчает разводку кабеля внутри корпусов приборов, стоек и шкафов, где прямой ввод затруднён или нежелателен. Наличие гайки для экранированного кабеля позволяет сохранить непрерывность экрана и снизить уровень электромагнитных помех в тракте соединения.

Изделие подходит для применения в стационарной и подвижной аппаратуре, работающей в условиях умеренно холодного климата. При наружной установке следует предусмотреть дополнительные конструктивные меры защиты от атмосферных осадков и пыли, как указано в климатическом исполнении УХЛ2.

Благодаря сочетанию большого числа контактов с разной токовой нагрузкой и высокой суммарной пропускной способности, розетка востребована в блоках питания, распределительных устройствах, контрольно-измерительном оборудовании и связной аппаратуре, где требуется одновременная коммутация силовых и сигнальных цепей.
