Назначение и область применения

Соединители ШР55У31ЭГ3Н представляют собой кабельные вилки углового конструктивного исполнения, предназначенные для коммутации электрических цепей постоянного и переменного тока в составе электронной и радиоэлектронной аппаратуры. Изделия рассчитаны на эксплуатацию в цепях с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Данный тип соединителей применяется для соединения и разъединения электрических цепей в условиях, требующих надёжного контакта при многократных сочленениях и расчленениях. Угловое исполнение патрубка позволяет эффективно организовывать кабельные трассы в ограниченном пространстве, где прямой вывод кабеля неудобен или невозможен. Изделия подходят как для внутреннего, так и для наружного монтажа при условии обеспечения защиты от прямого воздействия атмосферных осадков и пыли.

Соединители ШР55У31ЭГ3Н востребованы в промышленной электронике, измерительном оборудовании, системах связи и автоматизации, где требуется стабильное электрическое соединение с высокой степенью помехозащищённости за счёт экранированного кабельного ввода.

Конструктивные особенности

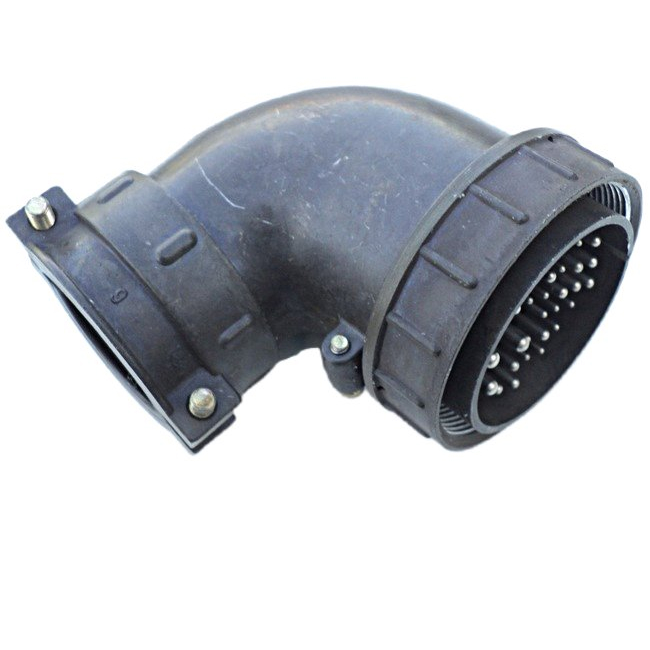

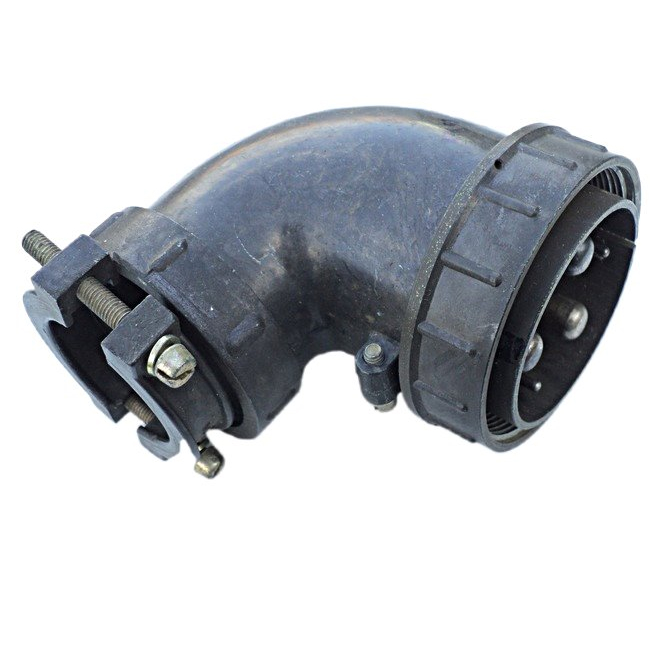

Изделие относится к категории низкочастотных цилиндрических соединителей негерметичного исполнения. Конструкция предусматривает угловой патрубок, что отражено в обозначении литерой «У». Условный размер корпуса составляет 55, количество контактов — 31. Контакты выполнены по типу «вилка» с покрытием из серебра или никеля, обеспечивающим низкое переходное сопротивление и защиту от окисления.

Гайка патрубка предназначена для работы с экранированным кабелем, что позволяет сохранять целостность экранирующей оплётки в месте ввода и снижать влияние внешних электромагнитных помех на передаваемые сигналы. Способ монтажа — пайка, что обеспечивает надёжное и долговечное соединение проводников с контактами.

Технические характеристики

• Тип соединителя: низкочастотный, цилиндрический, негерметичный
• Климатическое исполнение: УХЛ
• Условный размер корпуса: 55
• Количество контактов: 31
• Максимальное рабочее напряжение: 850 В
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Способ монтажа: пайка
• Покрытие контактов: серебро или никель

Совместимость и взаимозаменяемость

Соединители ШР55У31ЭГ3Н взаимосочленяемы с другими типами соединителей, включая ШР, 2РТ-А, 2РТТ и ШРГ. Это расширяет возможности применения изделия в составе уже существующих систем и облегчает подбор ответных частей при модернизации или ремонте оборудования.

Климатическое исполнение УХЛ допускает эксплуатацию соединителей в условиях умеренного и холодного климата, что делает их пригодными для использования в различных регионах, включая территории с низкими температурами окружающей среды.
