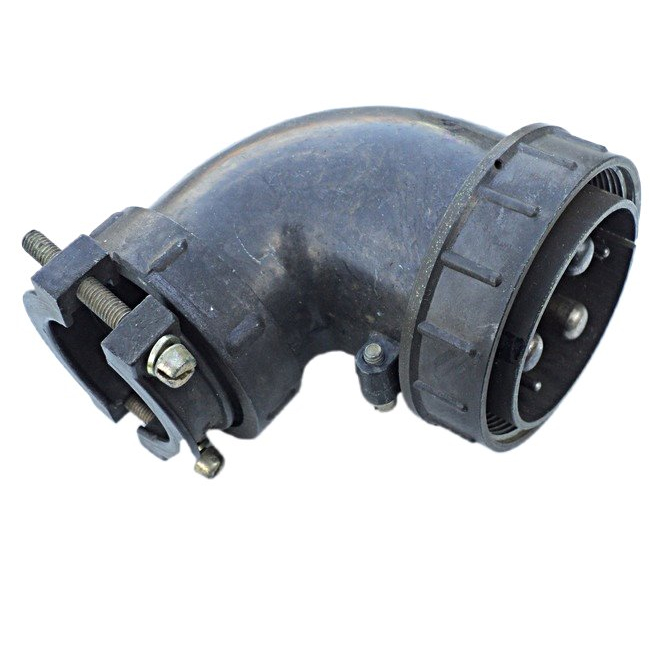

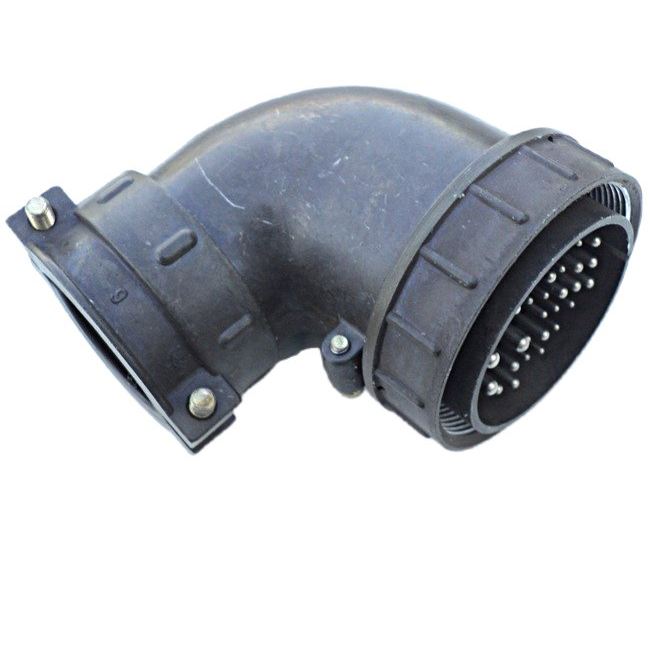

ШР55У31ЭГ3 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители шр55у31эг3 вилка кабельная угловая (5)

Соединители ШР55У31ЭГ3 являются частью серии разъемов типа ШР, предназначенных для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Эти разъемы состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Характеристики соединителей ШР55У31ЭГ3 :

Тип соединителя : вилка.
Марка : ШР.
Габарит : 55.
Конструктивное исполнение : С угловым патрубком (У).
Количество контактов : 31.
Вид гайки патрубка : Для экранированного кабеля (Э).
Вид контактов : вилка (Ш).
Сочетание контактов : Четырнадцать контактов ? 1,5 мм, четырнадцать контактов ? 2,5 мм, три контакта ? 3,5 мм.
Покрытие контактов : Серебро.
Максимальная токовая нагрузка на одиночный контакт : 20 А для ? 1,5 мм, 35 А для ? 2,5 мм, 50 А для ? 3,5 мм.
Климатическое исполнение : УХЛ.

Эти соединители подходят для внутреннего и наружного применения при условии защиты от пыли и воды. Они взаимосочленяемы с другими типами разъемов, такими как 2РТ-А, 2РТТ и ШРГ.

Описание

Назначение и область применения

Соединитель ШР55У31ЭГ3 представляет собой кабельную вилку углового типа серии ШР55. Артикул изделия — 10987. Соединитель предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В.

Изделие относится к разъёмам, состоящим из двух ответных частей — вилки и розетки. Данное исполнение является кабельной вилкой с угловым патрубком. Оно подходит для монтажа на кабель и может применяться внутри помещений и на открытом воздухе при условии защиты от пыли и воды.

Конструктивные особенности и технические характеристики

Тип и исполнение

Тип соединителя: вилка.
Марка: ШР.
Габарит: 55.
Конструктивное исполнение: с угловым патрубком (У).
Вид гайки патрубка: для экранированного кабеля (Э).
Вид контактов: вилка (Ш).
Климатическое исполнение: УХЛ.

Контактная группа

Соединитель имеет 31 контакт. Сочетание контактов по диаметру следующее: четырнадцать контактов диаметром 1,5 мм, четырнадцать контактов диаметром 2,5 мм и три контакта диаметром 3,5 мм. Покрытие контактов — серебро.

Электрические параметры

Частота: до 3 МГц.
Напряжение: до 850 В (амплитудное значение).
Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: 20 А.
Максимальная токовая нагрузка на одиночный контакт диаметром 2,5 мм: 35 А.
Максимальная токовая нагрузка на одиночный контакт диаметром 3,5 мм: 50 А.

Совместимость и применение

Соединители ШР55У31ЭГ3 взаимосочленяемы с другими типами разъёмов, такими как 2РТ-А, 2РТТ и ШРГ. Это позволяет использовать вилку в составе уже существующих линий и при замене совместимых соединителей.

Угловой кабельный патрубок обеспечивает удобство монтажа в условиях ограниченного пространства и позволяет изменить направление отходящего кабеля. Контактная группа с тремя типоразмерами контактов даёт возможность подключать в одном корпусе цепи с разной токовой нагрузкой.

При монтаже необходимо следить за чистотой контактных поверхностей и защищать соединитель от пыли и воды. Для наружного применения рекомендуется размещать изделие в защитном корпусе, кожухе или шкафу, исключающем прямое воздействие осадков.
