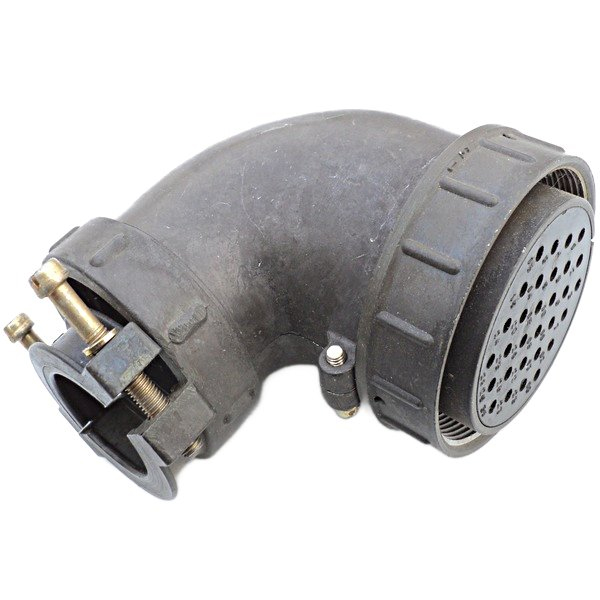

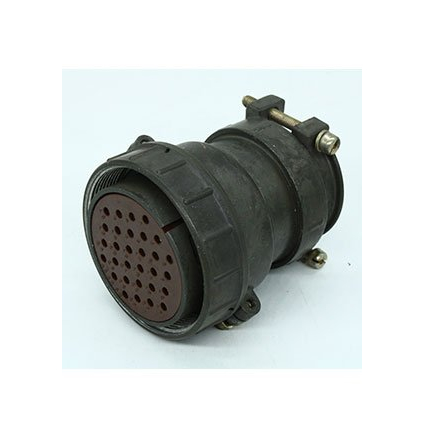

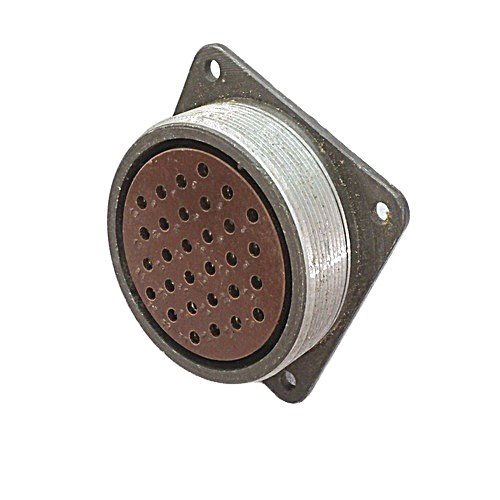

ШР55У30НШ1Н РОЗЕТКИ 83-85г «1»

Цена:

1200 ₽

В наличии: 30 шт.

кабельная

Технические характеристики

ШР55У30НШ1Н розетка

ШР55У30НШ1Н — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Она используется для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 30 контактов, угловой патрубок (У) и гайку для неэкранированного кабеля (Н). Сочленение-расчленение возможно до 500 циклов, наработка — минимум 1000 часов, выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц.

Расшифровка обозначения

ШР — тип негерметичного цилиндрического соединителя.
55 — условный размер корпуса.
У — угловое конструктивное исполнение патрубка.
30 — количество контактов.
Н — гайка патрубка для неэкранированного кабеля.
Ш — розетка (кабельная часть).
1 — сочетание контактов.

Применение и монтаж

Розетка монтируется пайкой, покрытие контактов — серебро или никель, поляризация — одношпоночная с резьбовым соединением. Работает в диапазоне температур от -60 до +60 °C (до +110 °C с учетом перегрева), подходит для внутренних и наружных условий при защите от пыли и влаги.

Описание

Назначение изделия

ШР55У30НШ1Н — кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие обеспечивает коммутацию цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка относится к негерметичным цилиндрическим соединителям и применяется как кабельная часть разъёмного соединения. Артикул товара — 41373, категория — ШР55.

Подтверждённые технические особенности

Конструкция соединителя включает 30 контактов, угловой патрубок и гайку для неэкранированного кабеля. Ниже перечислены основные подтверждённые характеристики изделия.

Количество контактов: 30.
Конструктивное исполнение патрубка: угловое (обозначение «У»).
Тип патрубка: гайка для неэкранированного кабеля (обозначение «Н»).
Исполнение части соединителя: розетка, кабельная часть (обозначение «Ш»).
Сочетание контактов: вариант «1».
Условный размер корпуса: 55.
Сочленение-расчленение: до 500 циклов.
Наработка: не менее 1000 часов.
Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.
Рабочий диапазон температур: от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева — до плюс 110 градусов Цельсия.

Поляризация соединителя — одношпоночная, соединение частей резьбовое. Покрытие контактов выполнено серебром или никелем.

Расшифровка обозначения

Маркировка изделия несёт информацию о его типе и конструктивных особенностях. Расшифровка выполнена по элементам обозначения.

ШР — тип негерметичного цилиндрического соединителя.
55 — условный размер корпуса.
У — угловое конструктивное исполнение патрубка.
30 — количество контактов.
Н — гайка патрубка для неэкранированного кабеля.
Ш — розетка (кабельная часть соединителя).
1 — сочетание контактов.

Применение и монтаж

Розетка монтируется пайкой. Она подходит для внутренних и наружных условий при обеспечении защиты от пыли и влаги. Изделие применяется в составе электро- и радиоаппаратуры для соединения электрических цепей, рассчитанных на указанные значения напряжения, частоты и температурных условий эксплуатации.

Сведения из каталога характеризуют изделие как кабельное. Приёмка — «1», годы выпуска — 83-85. При подборе и установке следует учитывать число контактов, тип патрубка, поляризацию и способ монтажа, указанные выше.
