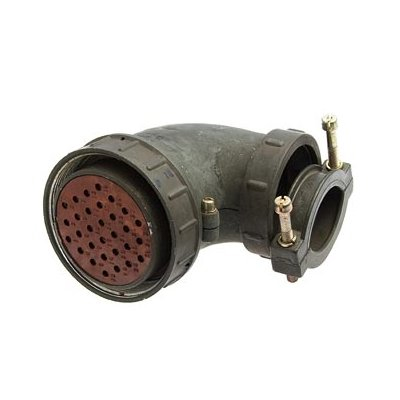

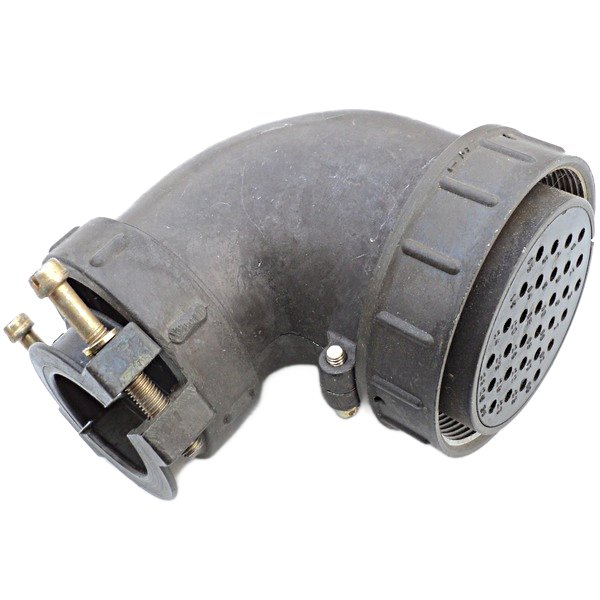

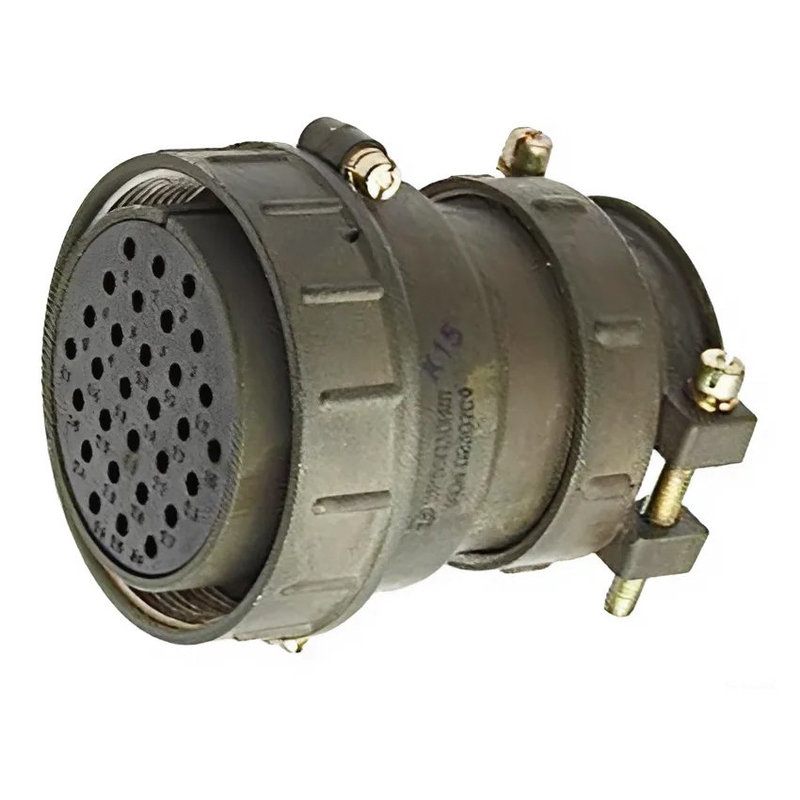

ШР55У30НШ1 РОЗЕТКИ 2015г

Цена:

2350 ₽

В наличии: 77 шт.

Технические характеристики

ШР55У30НШ1 — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она применяется как соединитель общего назначения для внутренних и наружных установок (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Характеристики

розетка имеет 30 контактов диаметром 1,5 мм и 2,5 мм с серебряным покрытием. Рабочий ток — до 8 А на контактах 1,5 мм и до 20 А на 2,5 мм, максимальное напряжение — 850 В (постоянного или переменного тока до 3 МГц).

Сопротивление контактов не превышает 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм), изоляции — не менее 5000 МОм. Выдерживает 500 сочленений-расчленений, наработку 1000 ч и срок хранения 15 лет. ?

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C (до +110°C с учетом перегрева контактов). Работает при пониженном давлении 1,3·10?? Па, ускорениях до 5000 м/с? (одиночные удары) и 2000 м/с? (линейные). ?

Подходит для экранированных и неэкранированных кабелей сечением до 1,93 мм? (для контактов 1,5 мм).

Описание

Назначение и область применения

ШР55У30НШ1 — это кабельная розетка, входящая в серию низкочастотных цилиндрических соединителей ШР. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется как соединитель общего назначения и рассчитана на эксплуатацию во внутренних и наружных установках при условии защиты от пыли и влаги.

Климатическое исполнение УХЛ позволяет использовать соединитель в регионах с умеренным и холодным климатом. Конструкция обеспечивает надёжный электрический контакт при работе в составе стационарного и подвижного оборудования, где требуется многократная коммутация цепей.

Технические характеристики

Розетка ШР55У30НШ1 оснащена 30 контактами двух диаметров: 1,5 мм и 2,5 мм. Контакты имеют серебряное покрытие, что обеспечивает стабильно низкое переходное сопротивление и защиту от окисления. Рабочий ток составляет до 8 А на контактах диаметром 1,5 мм и до 20 А на контактах диаметром 2,5 мм. Максимальное рабочее напряжение — 850 В постоянного или переменного тока частотой до 3 МГц.

Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм
Сопротивление контактов диаметром 2,5 мм — не более 1 мОм
Сопротивление изоляции — не менее 5000 МОм
Ресурс — 500 сочленений-расчленений
Наработка — 1000 часов
Срок хранения — 15 лет

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. При учёте перегрева контактов верхняя граница может достигать плюс 110 градусов Цельсия. Изделие рассчитано на работу при пониженном атмосферном давлении 1,3 на 10 в минус четвёртой степени Па.

Розетка выдерживает значительные механические нагрузки: одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейные ускорения до 2000 метров на секунду в квадрате. Такие показатели позволяют применять соединитель в аппаратуре, подверженной вибрациям и ударным воздействиям.

Совместимость и монтаж

ШР55У30НШ1 подходит для работы с экранированными и неэкранированными кабелями. Для контактов диаметром 1,5 мм допускается сечение жил до 1,93 квадратного миллиметра. Конструкция кабельной розетки предусматривает надёжную фиксацию проводников и защиту места соединения от внешних воздействий.

Категория ШР55 определяет типоразмер корпуса и конструктивное исполнение, что обеспечивает совместимость с ответными частями той же серии. Артикул изделия — 51927. Год выпуска модели — 2015.
