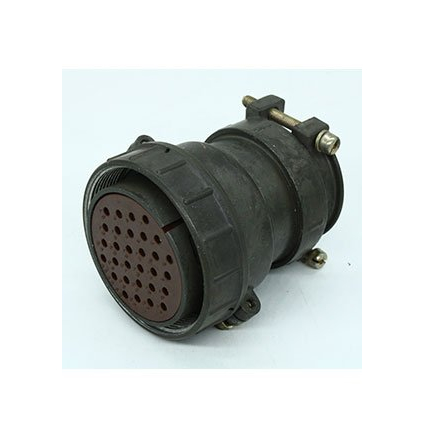

ШР55У30НШ1 розетка

ШР55У30НШ1 — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР общего назначения.

Назначение

Она применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока (до 3 МГц) с амплитудой напряжения до 850 В. Разъем предназначен для внутреннего и наружного использования (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Основные характеристики

• Количество контактов: 30 шт.

• Диаметры контактов: 1,5 мм и 2,5 мм (покрытие — серебро).

• Рабочий ток: 8 А (на контактах 1,5 мм), 20 А (на контактах 2,5 мм).

• Сопротивление контактов: 2,5 мОм (1,5 мм), 1 мОм (2,5 мм); изоляции — не менее 5000 МОм.

Надежность

Соединитель выдерживает 500 циклов сочленений-расчленений, наработку не менее 1000 часов и срок хранения 15 лет. Он устойчив к вибрации (1–5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и линейным нагрузкам (2000 м/с²).

Маркировка

• Ш — розетка.

• 55 — условный размер корпуса.

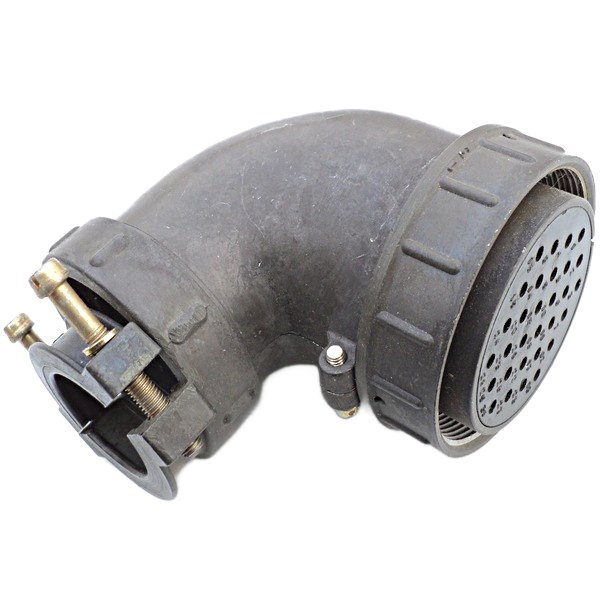

• У — угловой патрубок.

• 30 — число контактов.

• Н — неэкранированный кабель.

• Ш — приборная часть (розетка).

• 1 — сочетание контактов.
