Назначение соединителя ШР55У30НГ1Н

Соединитель ШР55У30НГ1Н относится к серии разъемов ШР и предназначен для коммутации электрических цепей постоянного и переменного тока. Рабочий частотный диапазон достигает 3 МГц, а максимальное амплитудное значение напряжения составляет 850 В. Изделие применяется в электро- и радиоаппаратуре, где требуется надежное разъемное соединение проводников с возможностью многократного сочленения и расчленения.

Разъем предназначен для объемного монтажа методом пайки. Такое исполнение обеспечивает высокую механическую прочность соединения проводников с контактами и устойчивость к вибрационным нагрузкам. Соединитель рассчитан на эксплуатацию в составе стационарного и подвижного оборудования.

Конструктивные особенности и подтвержденные характеристики

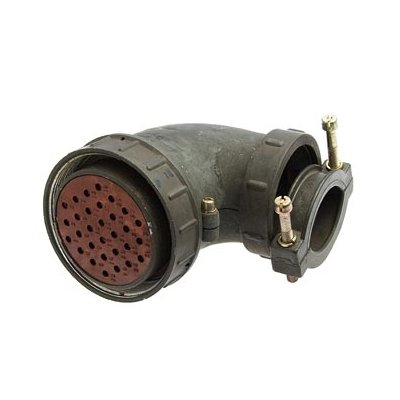

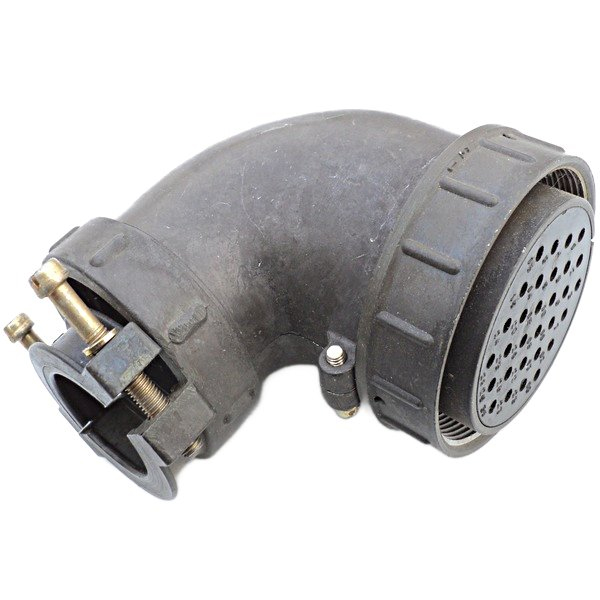

Модель ШР55У30НГ1Н имеет условный размер корпуса 55 и 30 контактов. Корпус выполнен в угловом исполнении — патрубок кабельной части расположен под углом, что упрощает компоновку в ограниченном пространстве и снижает изгибающие нагрузки на кабель. Гайка патрубка предназначена для неэкранированного кабеля.

Корпус имеет одношпоночную поляризацию, которая исключает неправильное сочленение ответных частей. Сочленение резьбовое, что гарантирует плотный и стабильный контакт при эксплуатации. Покрытие контактов — никель, обеспечивающее защиту от коррозии и стабильное переходное сопротивление.

Климатическое исполнение — УХЛ2 по ГОСТ 15150-69. Соединитель негерметичный, поэтому при наружном монтаже требуется защита от прямого воздействия дождя, пыли и солнечного излучения.

Ключевые параметры

• Тип соединителя: негерметичный
• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69
• Условный размер корпуса: 55
• Конструктивное исполнение: угловой патрубок для кабельной части
• Количество контактов: 30
• Вид гайки патрубка: для неэкранированного кабеля
• Покрытие контактов: никель
• Способ монтажа: объемный, пайка
• Тип сочленения: резьбовое
• Поляризация корпуса: одношпоночная

Применение и совместимость

Соединитель ШР55У30НГ1Н подходит для внутреннего монтажа в аппаратуре, а также для наружного применения при условии размещения в защитных кожухах или корпусах, исключающих попадание влаги и пыли. Разъем совместим с соединителями типов 2РТТ и 2РТ-А, что расширяет возможности его использования в составе ранее разработанных систем и при модернизации оборудования.

Маркировка наносится на корпус цифро-буквенным кодом, что упрощает идентификацию изделия при складировании и эксплуатации.

Надежность и гарантийные показатели

Гарантийный срок хранения соединителя составляет 15 лет. Гарантийная наработка — 1000 часов во всех режимах эксплуатации. В облегченном режиме показатель увеличивается до 100000 часов. Такие характеристики подтверждают длительный срок службы изделия и его пригодность для ответственных применений.
