ШР55У30НГ1 ВИЛКИ 2015г

Цена:

2350 ₽

В наличии: 76 шт.

Технические характеристики

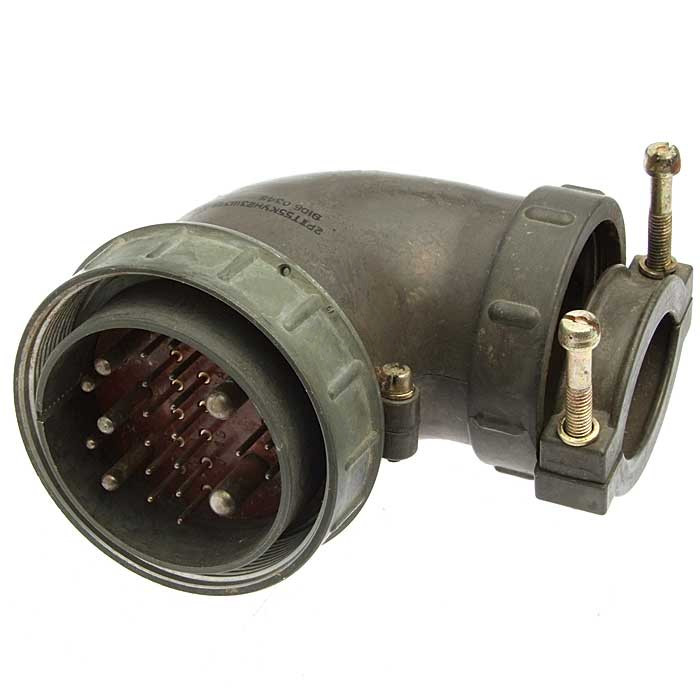

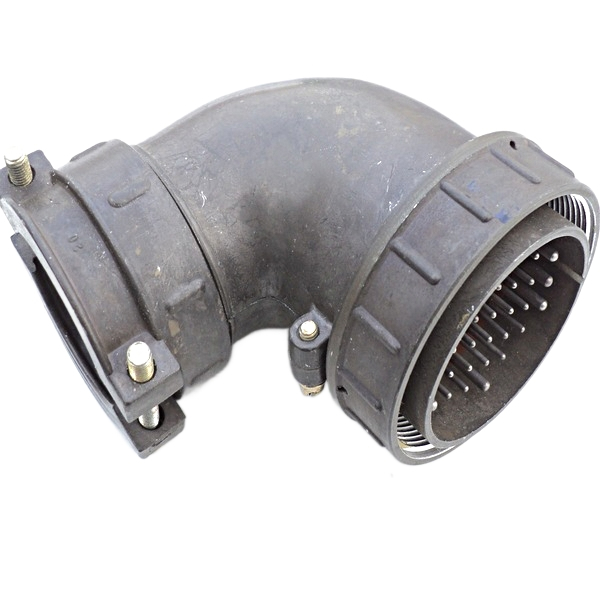

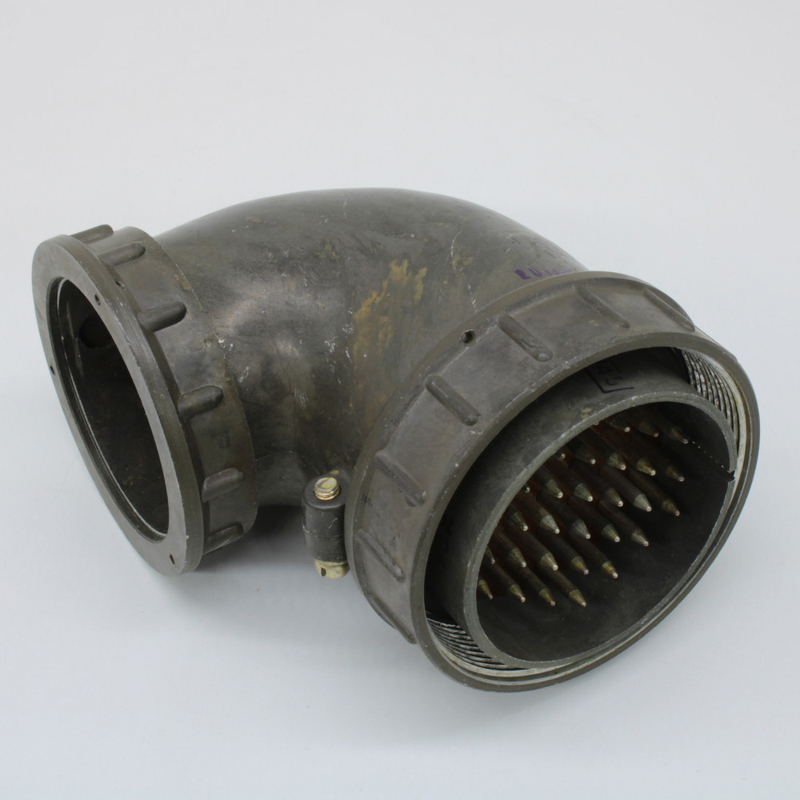

ШР55У30НГ1 вилка

ШР55У30НГ1 — это кабельная вилка, предназначенная для использования в различных электрических цепях. Она относится к серии соединителей ШР и обладает рядом технических характеристик.

Основные характеристики

Максимальное рабочее напряжение : до 850 В.
Максимальная токовая нагрузка : общая токовая нагрузка не превышает 374 А, а на одиночный контакт — до 6 А .
Количество контактов : 30, что позволяет обеспечить надежное соединение в электрических цепях .
Материал контактов : серебро, что способствует хорошей проводимости и долговечности .

Конструкция и применение

вилка ШР55У30НГ1 имеет негерметичный тип соединителя и предназначена для работы в климатических условиях УХЛ. Она может использоваться в радиоэлектронной и радиотехнической аппаратуре, а также в других областях, где требуется надежное электрическое соединение .

Дополнительные особенности

Сопротивление изоляции : в нормальных климатических условиях оно должно быть высоким, что обеспечивает безопасность эксплуатации .
Диаметр контактов : варьируется от 1,5 до 9 мм, что позволяет использовать вилку с различными типами кабелей .

Таким образом, ШР55У30НГ1 представляет собой надежный и универсальный ком Онент для подключения электрических цепей в различных отраслях.

Описание

Назначение и область применения

ШР55У30НГ1 представляет собой кабельную вилку, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к серии соединителей ШР и используется там, где требуется разъёмное соединение с высокой плотностью контактов и стабильными электрическими параметрами.

Соединитель рассчитан на эксплуатацию в климатических условиях УХЛ, что допускает применение в умеренном и холодном климате. Вилка имеет негерметичное исполнение, поэтому устанавливается внутри корпусов приборов, блоков и стоек, где отсутствует прямое воздействие влаги и агрессивных сред.

Технические характеристики

Изделие обеспечивает передачу сигналов и питающих напряжений в цепях с рабочим напряжением до 850 В. Максимальная суммарная токовая нагрузка через соединитель не превышает 374 А, при этом на каждый отдельный контакт допускается ток до 6 А.

Контактная группа

Количество контактов — 30
Материал контактов — серебро
Диаметр контактов — от 1,5 до 9 мм

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление, высокую проводимость и устойчивость к окислению, что положительно сказывается на долговечности соединения и стабильности сигнала при многократных сочленениях и расчленениях.

Сопротивление изоляции в нормальных климатических условиях поддерживается на высоком уровне, что гарантирует безопасность эксплуатации и исключает утечки между соседними контактами.

Конструктивные особенности

Вилка ШР55У30НГ1 выполнена по негерметичной схеме, что упрощает монтаж и обслуживание. Диапазон диаметров контактов от 1,5 до 9 мм позволяет использовать изделие с кабелями и проводами различного сечения, подбирая способ заделки под конкретную задачу.

Конструкция предусматривает надёжную фиксацию ответной части и уверенное удержание контактов при вибрациях и механических воздействиях, характерных для аппаратуры промышленного и специального назначения.

Применение в аппаратуре

Соединитель применяется для подключения кабельных сборок внутри радиоэлектронных устройств, измерительных комплексов и систем управления. Наличие тридцати контактов даёт возможность коммутировать одновременно большое количество сигнальных и питающих линий через одно разъёмное соединение.

Благодаря сочетанию допустимого напряжения до 850 В, умеренной токовой нагрузки на контакт и серебряному покрытию контактных элементов вилка подходит для ответственных узлов, где важны повторяемость соединения и минимальное влияние переходного сопротивления на параметры цепи.
