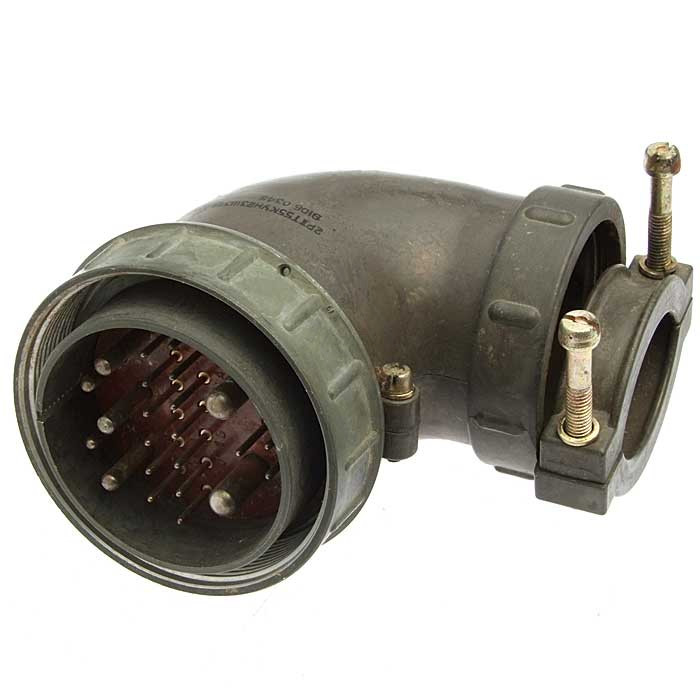

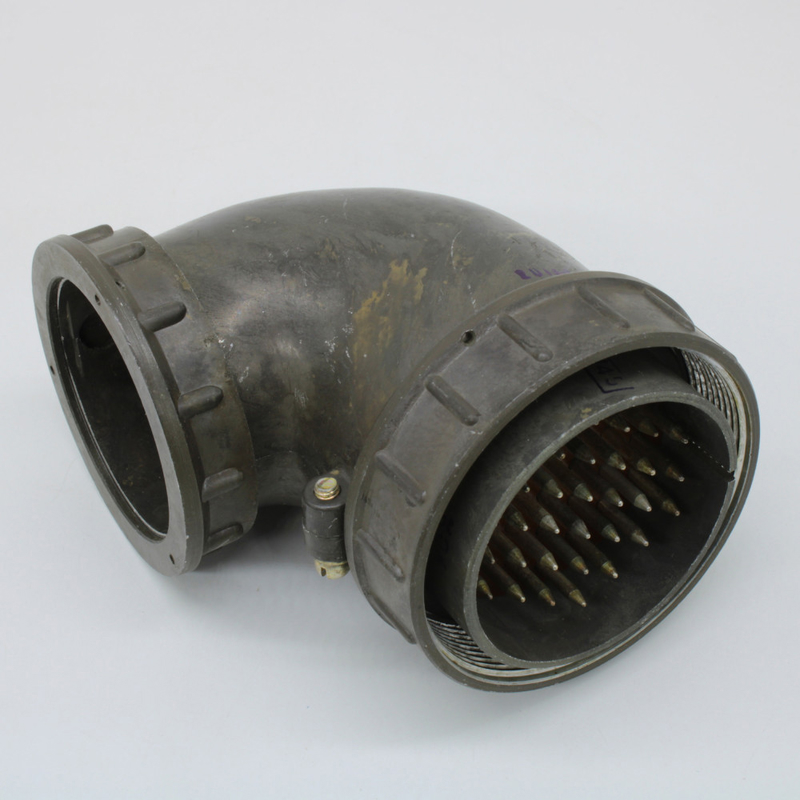

ШР55У30НГ1 — это кабельная вилка (разъём) цилиндрического типа с угловым патрубком и гайкой для неэкранированного кабеля.
Она предназначена для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется во внутренних электрических цепях постоянного и переменного тока частотой до 3 МГц, в электро- и радиоаппаратуре. ?
Климатическое исполнение УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа; допускается наружный при защите от дождя, динамической пыли и солнца.

Характеристики

Имеет 30 контактов: 22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм. ?
Максимальная токовая нагрузка — 20 А на контакт ?1,5 мм и 35 А на ?2,5 мм (общая до 374 А); рабочее напряжение до 850 В (амплитудное).
Рабочая температура от -60°C до +60°C (с учётом перегрева контактов до +110°C), сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Механические свойства

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с? (30g), удар одиночный 5000 м/с? (500g) и многократный 350 м/с? (35g).
Работает при пониженном давлении 1,3?10?? Па. ?
