Назначение и область применения

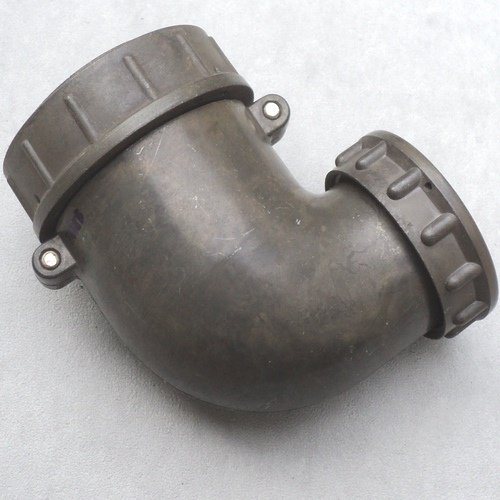

Кабельная угловая розетка ШР55У30ЭШ1 (артикул 10974) представляет собой электрический соединитель, разработанный в 1986 году и предназначенный для подключения электрооборудования в составе стационарных и подвижных электрических систем. Изделие относится к серии соединителей ШР и имеет условный размер корпуса 55. Угловое исполнение корпуса позволяет подводить кабель под углом к плоскости ответной части, что особенно важно при монтаже в условиях ограниченного пространства, в шкафах, пультах управления, на рамах и каркасах промышленного оборудования, а также при прокладке кабельных трасс с резкими изгибами.

Розетка применяется в строительстве, энергетике и промышленности. Она востребована там, где требуется надёжное разъёмное соединение силовых и сигнальных цепей, устойчивое к механическим нагрузкам и внешним воздействиям. Изделие подходит для работы с экранированными и неэкранированными кабелями, что расширяет сферу его использования при компоновке различных электрических схем.

Конструктивные особенности и технические характеристики

ШР55У30ЭШ1 выполнена в пластмассовом корпусе, который обеспечивает электрическую изоляцию токоведущих элементов и защиту от случайного прикосновения. Угловая форма корпуса позволяет организовать отвод кабеля без дополнительных переходников и изгибов с малым радиусом, снижая механическое напряжение в месте ввода проводов. Конструкция рассчитана на применение в системах с высоким напряжением и способна выдерживать значительные электрические нагрузки.

Основные характеристики изделия:

• Условный размер корпуса: 55
• Тип соединителя: розетка кабельная угловая
• Материал корпуса: пластмассовый
• Совместимость: экранированные и неэкранированные кабели
• Серия: ШР
• Год разработки: 1986
• Артикул: 10974

Конструкция соединителя обеспечивает хорошую защиту от механических повреждений и воздействия внешней среды. Корпусные элементы плотно сопрягаются, предотвращая попадание пыли и влаги внутрь контактной зоны при штатной эксплуатации. Розетка рассчитана на многократные циклы сочленения и расчленения без потери качества электрического контакта.

Монтаж и подключение

Установка ШР55У30ЭШ1 не требует специализированного инструмента и выполняется стандартными монтажными приспособлениями. Кабель вводится в корпус через угловой выход, фиксируется зажимом, после чего жилы подключаются к контактным элементам согласно схеме соединений. Простота монтажа позволяет быстро вводить оборудование в эксплуатацию и при необходимости оперативно производить замену или переподключение.

При выборе кабеля следует учитывать возможность работы как с экранированными, так и с неэкранированными проводниками. Это делает розетку универсальным решением для различных условий прокладки, включая участки с повышенными электромагнитными помехами, где требуется заземление экрана кабеля.

Эксплуатационные преимущества

ШР55У30ЭШ1 сочетает надёжность конструкции, универсальность применения и удобство монтажа. Применение пластмассового корпуса снижает массу изделия и исключает коррозию металлических деталей при эксплуатации во влажных помещениях. Угловое исполнение позволяет оптимизировать компоновку электрошкафов и сократить занимаемое пространство. Благодаря принадлежности к серии ШР розетка совместима с соответствующими вилками и другими элементами данной линейки, что упрощает подбор ответных частей и построение комплексных систем соединений.
