Назначение и область применения

ШР55У30ЭШ1 представляет собой кабельную розетку типа ШР55, предназначенную для организации надежного разъемного соединения в электрических цепях различного оборудования. Изделие относится к категории соединителей, широко применявшихся в советской и российской радиоэлектронной аппаратуре, и сохраняет востребованность при ремонте, обслуживании и модернизации техники аналогичного класса.

Основная сфера применения розетки — коммутация экранированных кабелей в условиях, где требуется устойчивая передача сигналов и питающих напряжений средней мощности. Конструкция рассчитана на использование в промышленных системах, контрольно-измерительном оборудовании, связной аппаратуре и других устройствах, эксплуатируемых в стационарных или ограниченно подвижных условиях.

Конструктивные особенности

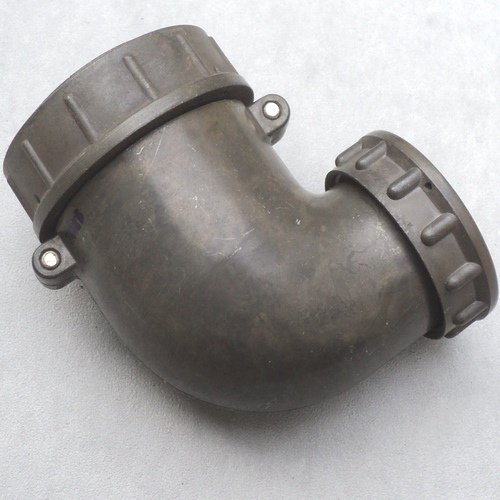

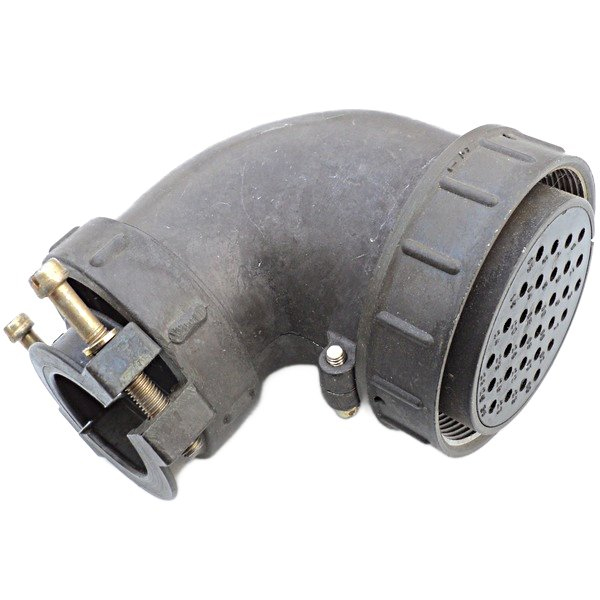

Розетка ШР55У30ЭШ1 имеет характерную для серии ШР55 конструкцию с угловым патрубком, что позволяет подводить кабель под углом к оси сочленения и экономить место при монтаже. Корпус выполнен из пластмассы, а контакты имеют покрытие из серебра или никеля, обеспечивающее стабильное переходное сопротивление и защиту от окисления.

Соединитель оснащен резьбовым механизмом сочленения и одношпоночной системой поляризации, исключающей неправильное соединение ответных частей. Такое решение гарантирует однозначную ориентацию вилки и розетки при стыковке и предотвращает повреждение контактов.

В изделии предусмотрено 30 контактов, распределенных следующим образом:

• 22 контакта диаметром 1,5 мм;
• 8 контактов диаметром 2,5 мм.

Комбинация контактов разного диаметра позволяет использовать розетку в цепях с различными токовыми нагрузками, разделяя сильноточные и сигнальные линии в пределах одного соединителя.

Электрические характеристики

Розетка рассчитана на работу с переменным током частотой до 3 МГц, а также с постоянным током при амплитудном значении напряжения до 850 В. Допустимая токовая нагрузка составляет 20 А на контакты диаметром 1,5 мм и 35 А на контакты диаметром 2,5 мм. Суммарная допустимая нагрузка по всем контактам достигает 384 А.

Сопротивление контактов находится в следующих пределах:

• не более 2,5 мОм для контактов диаметром 1,5 мм;
• не более 1 мОм для контактов диаметром 2,5 мм.

Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надежную электрическую развязку между контактными группами и корпусом изделия.

Эксплуатационные параметры

Изделие выполнено в климатическом исполнении УХЛ и относится к негерметичным соединителям. Рабочая температура эксплуатации достигает плюс 60 градусов Цельсия. Розетка устойчива к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также к одиночным ударным воздействиям с ускорением до 5000 метров на секунду в квадрате.

Гарантированное количество сочленений составляет 500 циклов, что подтверждает пригодность соединителя для многократного использования при проведении регламентных работ, тестировании и перенастройке оборудования.
