Назначение соединителя ШР55У30ЭГ1

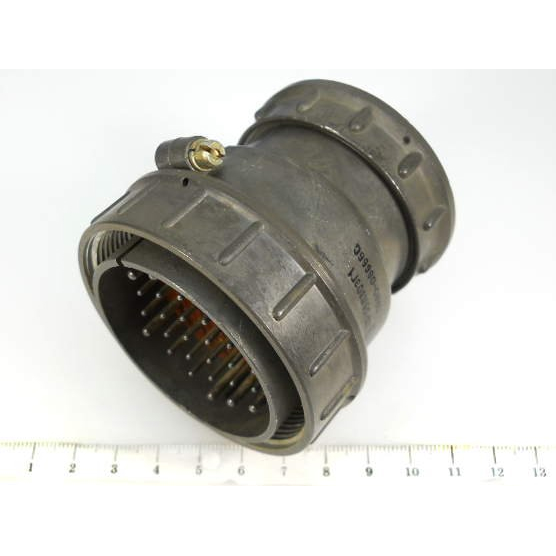

ШР55У30ЭГ1 — это кабельная цилиндрическая вилка из серии низкочастотных соединителей ШР, предназначенная для объёмного монтажа в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в составе экранированных кабелей и обеспечивает надёжное электрическое соединение при передаче сигналов и питания между блоками и узлами оборудования.

Соединитель относится к типу ШР — низкочастотному цилиндрическому соединителю объёмного монтажа. Такие изделия широко используются в приборах, где требуется механическая прочность, стабильность контакта и устойчивость к воздействию внешней среды. Благодаря угловому исполнению патрубка вилка удобна для монтажа в стеснённых условиях, когда кабель должен выходить под углом к оси соединителя.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР55У30ЭГ1 содержит полную информацию о конструкции и характеристиках изделия. Расшифровка обозначения приведена ниже.

• ШР — тип низкочастотного цилиндрического соединителя объёмного монтажа.
• 55 — условный размер корпуса, определяющий диаметр габарита.
• У — конструктивное исполнение с угловым патрубком.
• 30 — количество контактов, равное 30 штукам.
• Э — исполнение с гайкой патрубка и конструкцией для экранированного кабеля.
• Г — часть соединителя — вилка.
• 1 — вариант сочетания контактов, схема контактов типа «1».

Контакты соединителя имеют хвостовики, позволяющие подключать провода сечением, соответствующим диаметру конкретного контакта. Сечение подбирается по технической документации и техническим условиям. Покрытие контактов, как правило, серебряное, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждены для применения в цепях с нормированными нагрузками. Ниже перечислены основные характеристики.

• Максимальное рабочее напряжение постоянного тока — до 850 В.
• Рабочий ток на контактах диаметром 1,5 мм — до 8 А.
• Рабочий ток на контактах диаметром 2,5 мм — до 20 А.
• Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,0 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Диаметры контактов — типичные варианты 1,5 мм и 2,5 мм, возможны и другие в рамках серии ШР.
• Количество сочленений–расчленений — не менее 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов в зависимости от конкретного документа завода-изготовителя.
• Срок сохраняемости — не менее 15 лет до начала эксплуатации.
• Температура окружающей среды при эксплуатации — от минус 60 °C до плюс 60 °C, при смене температур с учётом нагрева контактов — до плюс 110 °C.

Применение

Вилка ШР55У30ЭГ1 применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей в составе экранированных кабелей. Угловой патрубок с гайкой обеспечивает надёжное крепление экранирующей оплётки и защиту соединения от помех, что особенно важно при передаче слабых сигналов.

Изделие рассчитано на эксплуатацию в широком диапазоне температур и сохраняет работоспособность при механических воздействиях, характерных для аппаратуры специального и промышленного назначения. Сочетание большого числа контактов, высокой нагрузочной способности по току и стойкости изоляции делает соединитель пригодным для ответственных цепей питания и сигнальных линий.

При монтаже необходимо учитывать диаметр контактов и соответствующее им сечение проводов, а также соблюдать требования технических условий завода-изготовителя. Год выпуска указанной позиции — 2015.
