Назначение соединителя ШР55У30ЭГ1

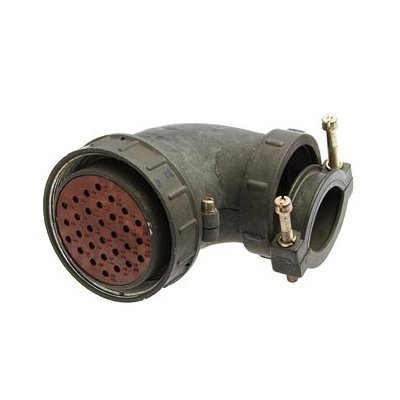

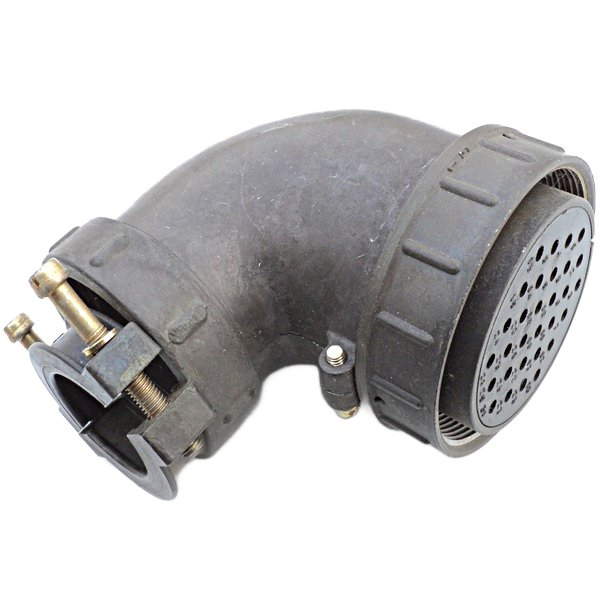

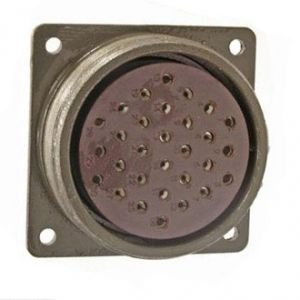

Соединитель ШР55У30ЭГ1 представляет собой кабельную вилку углового исполнения с экранированием, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к серии цилиндрических низкочастотных соединителей ШР55 и применяется для организации разъёмных контактных пар в условиях, где требуется подвод экранированного кабеля под углом к оси ответной части.

Конструкция с угловым патрубком обеспечивает рациональную прокладку кабельных трасс в ограниченном пространстве приборных отсеков, стоек и блоков. Экранированное исполнение позволяет снизить влияние внешних электромагнитных помех на передаваемые сигналы и уменьшить паразитные наводки в цепях. Соединитель рассчитан на работу в электрических цепях постоянного и переменного токов с частотой до 3 МГц.

Подтверждённые особенности конструкции

ШР55У30ЭГ1 имеет корпус кабельного типа, что предполагает установку непосредственно на конце монтажного кабеля. Угловой вид патрубка задаёт направление вывода кабеля под углом относительно продольной оси соединителя, что особенно важно при компоновке аппаратуры с плотным расположением узлов.

• Количество контактов: 30.
• Диаметр контактов: от 1,5 до 9 мм.
• Материал контактов: серебро.
• Максимальное рабочее напряжение: до 850 В.
• Рабочий частотный диапазон: до 3 МГц.
• Тип корпуса: кабельный.
• Вид патрубка: угловой.
• Исполнение: экранированное.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление и надёжный электрический контакт при многократных сочленениях и расчленениях. Диапазон диаметров контактов указывает на конструктивную неоднородность контактной группы, что может соответствовать комбинированному назначению цепей — от слаботочных сигнальных линий до силовых подключений.

Применение и эксплуатационные условия

Соединитель ШР55У30ЭГ1 находит применение в аппаратуре, где требуется экранирование соединительных линий и угловой ввод кабеля. Изделие предназначено для внутреннего монтажа радиоэлектронных устройств, измерительных комплексов, блоков питания и коммутационного оборудования, работающего в диапазоне низких частот.

Максимальное рабочее напряжение до 850 В позволяет использовать соединитель в цепях с повышенным уровнем питающего напряжения. Частотное ограничение до 3 МГц определяет область применения изделия в низкочастотных трактах и цепях управления, где не предъявляются требования по передаче высокочастотных сигналов.

Экранированное исполнение вилки предполагает наличие металлического экранирующего корпуса или специальных элементов заделки экрана кабеля, что обеспечивает непрерывность экранирования по всей длине линии связи. Это свойство важно в условиях работы аппаратуры вблизи источников электромагнитных помех, а также при необходимости защиты чувствительных входных цепей от наведённых сигналов.

Серия ШР55 и совместимость

Изделие входит в серию цилиндрических низкочастотных соединителей ШР55. Серийная принадлежность определяет конструктивное исполнение корпуса, тип сочленения и общие присоединительные размеры, характерные для всей линейки. Это обеспечивает унификацию посадочных мест и взаимозаменяемость с другими соединителями серии при условии соответствия по количеству контактов и схеме распайки.

Применение соединителя ШР55У30ЭГ1 целесообразно в составе ремонтных работ, модернизации действующего оборудования и при проектировании новых устройств, ориентированных на использование проверенных серийных компонентов. Конструкция с угловым патрубком упрощает трассировку кабеля в корпусах с ограниченной глубиной монтажного пространства и снижает механические нагрузки на кабельный ввод за счёт естественного направления вывода проводника.
