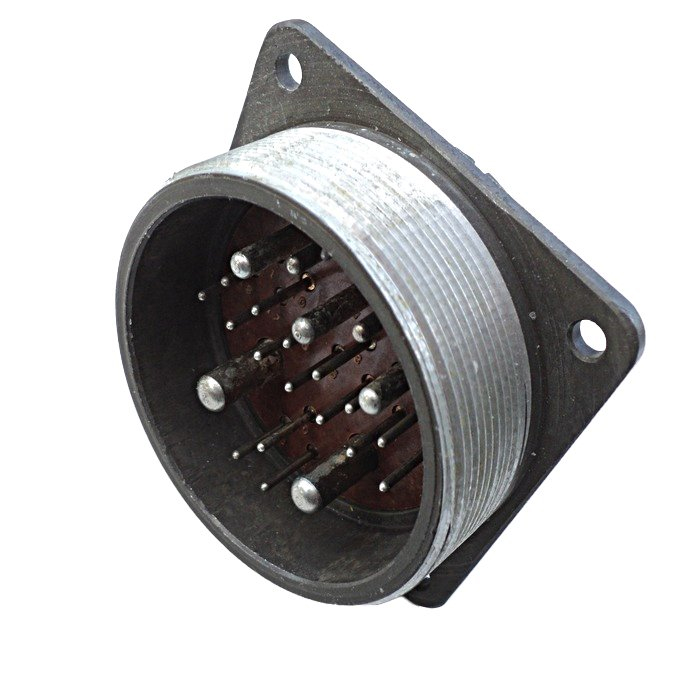

ШР55У23НШ1 ВИЛКИ

Цена:

1200 ₽

Технические характеристики

ШР55У23НШ1 вилка

Соединитель ШР55У23НШ1 обычно представлен в виде розетки, но его вилка также является важной частью этого типа разъёмов. Давайте рассмотрим характеристики и особенности вилки и розетки ШР55У23НШ1:

Общие характеристики

Тип соединителя : ШР — это тип цилиндрических разъёмов, широко используемых в радиоэлектронной и радиотехнической аппаратуре.
Условный размер корпуса : 55 — это условный размер корпуса, который определяет габариты и типоразмер разъёма.
Конструктивное исполнение : У — указывает на угловой патрубок, который позволяет подключать кабели под углом.
Количество контактов : 23 контакта обеспечивают возможность подключения нескольких цепей.
Вид гайки патрубка : Н — означает, что разъём предназначен для неэкранированного кабеля.
Вид контактов : Ш — для кабельной части обозначает розетку, но для вилки будет обозначаться как Г.
Сочетание контактов : 1 — условное число, указывающее на тип комбинации контактов.

Технические характеристики

Рабочий ток : В зависимости от диаметра контактов:
- 1,5 мм — до 8 А;
- 2,5 мм — до 20 А;
- 3,5 мм — до 40 А;
- 5,5 мм — до 80 А.
Максимальное рабочее напряжение : Не более 850 В постоянного тока.
Покрытие контактов : Серебро, что обеспечивает хорошую проводимость.
Сопротивление на контактах : Зависит от диаметра контакта, например, для 1,5 мм — 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

Описание

Назначение и область применения

Вилка ШР55У23НШ1 предназначена для использования в составе цилиндрических разъёмов серии ШР, широко применяемых в радиоэлектронной и радиотехнической аппаратуре. Данное изделие выполняет функцию кабельной части соединителя и служит для организации надёжного разъёмного электрического соединения между отдельными блоками, узлами и кабельными сборками оборудования.

Соединитель допускает коммутацию цепей постоянного тока и используется в аппаратуре, где требуется многоконтактное подключение с защитой от случайного рассоединения и стабильными электрическими параметрами в процессе эксплуатации. Благодаря угловому исполнению патрубка вилка обеспечивает удобный вывод кабеля под углом, что особенно востребовано при ограниченном монтажном пространстве.

Конструктивные особенности

Изделие ШР55У23НШ1 имеет условный размер корпуса 55, определяющий габаритные и присоединительные размеры разъёма. Корпус рассчитан на установку 23 контактов, что позволяет одновременно подключать несколько независимых электрических цепей в пределах одного соединителя.

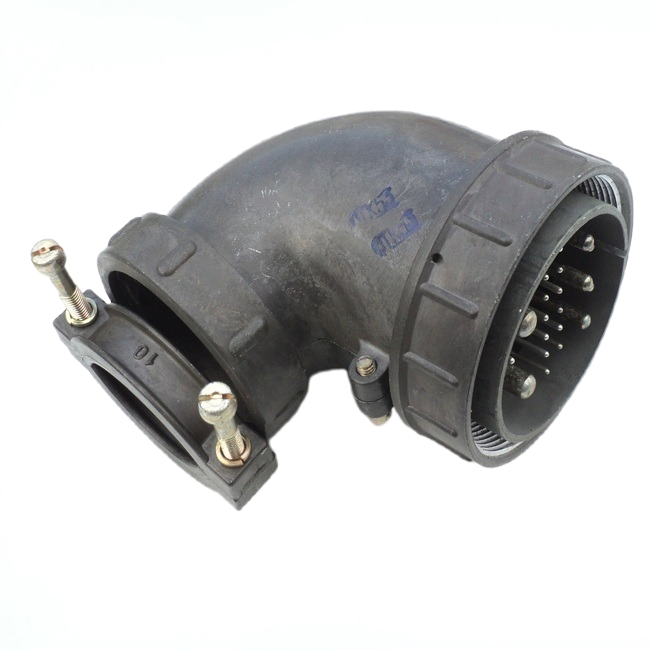

Буква «У» в обозначении указывает на угловой патрубок, благодаря которому кабель вводится в разъём под углом к оси сочленения. Такое решение снижает нагрузки на кабельный ввод и упрощает компоновку аппаратуры. Обозначение «Н» характеризует вид гайки патрубка и указывает на предназначение разъёма для неэкранированного кабеля.

Контакты вилки имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и высокую коррозионную стойкость. Комбинация контактов обозначена условным числом 1, определяющим конкретный состав и расположение контактных элементов внутри корпуса.

Электрические параметры

Рабочий ток вилки зависит от диаметра применяемых контактов и составляет:

при диаметре контактов 1,5 мм — до 8 А;
при диаметре контактов 2,5 мм — до 20 А;
при диаметре контактов 3,5 мм — до 40 А;
при диаметре контактов 5,5 мм — до 80 А.

Максимальное рабочее напряжение соединителя не превышает 850 В постоянного тока. Сопротивление на контактах зависит от их диаметра: для контактов диаметром 1,5 мм данный показатель составляет 2,5 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что обеспечивает надёжное разделение цепей и исключает взаимные утечки между соседними контактами.

Монтаж и совместимость

Вилка ШР55У23НШ1 монтируется на кабель и рассчитана на работу в паре с ответной блочной или приборной частью соединителя серии ШР55. При подборе ответного разъёма необходимо учитывать совпадение условного размера корпуса, количества контактов и их комбинации. Угловой патрубок облегчает разводку кабеля внутри корпусов приборов и шкафов, а конструкция гайки патрубка обеспечивает надёжную фиксацию неэкранированного кабеля.

Изделие применяется при сборке и ремонте радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования, где требуется многоконтактное разъёмное соединение с высокими показателями электрической изоляции и механической прочности сочленения.
