Назначение и область применения

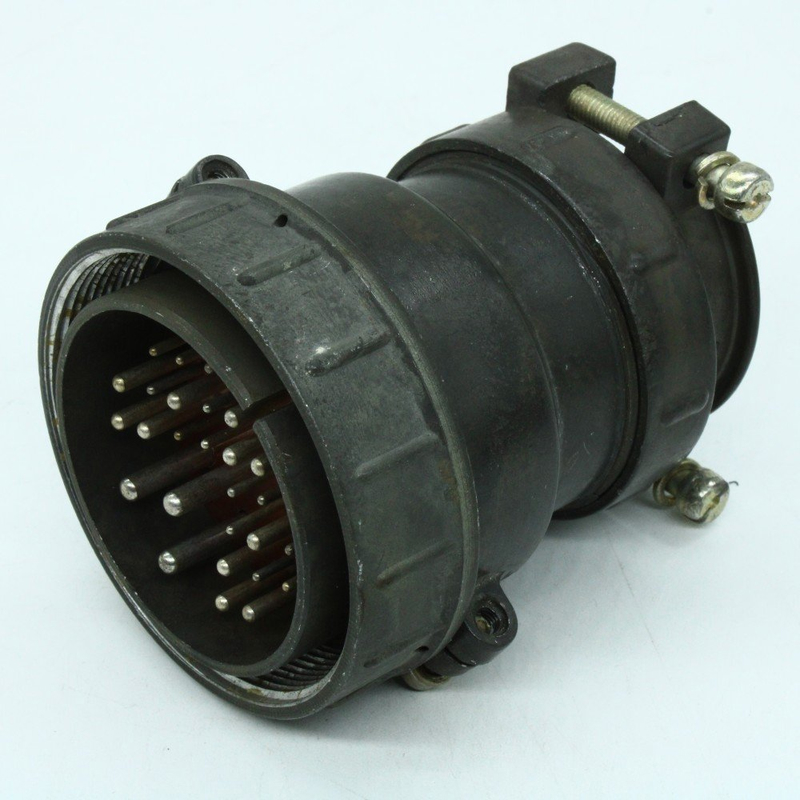

Кабельная розетка ШР55У23НШ1 предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к семейству соединителей типа ШР и обеспечивает надёжное разъёмное соединение кабельных линий с блочной частью оборудования. Розетка рассчитана на работу как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и влаги.

Конструкция с угловым патрубком позволяет выполнять подвод кабеля под углом к плоскости монтажа, что особенно важно при компоновке аппаратуры в ограниченном пространстве. Резьбовой способ сочленения гарантирует стабильное контактное усилие и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Допустимый температурный диапазон эксплуатации от минус 60 до плюс 60 градусов Цельсия расширяет сферу применения соединителя на климатические условия с резкими перепадами температур.

Технические характеристики

Изделие имеет типоразмер корпуса 55 и рассчитано на 23 контакта. Кабельная часть выполнена для неэкранированного кабеля, что следует из буквенного обозначения Н в маркировке. Сочетание контактов — 1. Метод монтажа проводников — пайка, покрытие контактов — серебро. Контактное покрытие из серебра обеспечивает стабильно низкое переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации.

Электрические параметры

• Максимальное рабочее напряжение: до 850 В постоянного тока
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Рабочий ток для контактов 1,5 мм: до 8 А
• Рабочий ток для контактов 2,5 мм: до 20 А
• Рабочий ток для контактов 3,5 мм: до 40 А
• Рабочий ток для контактов 5,5 мм: до 80 А

Приведённые значения рабочего тока соответствуют контактам различного диаметра, применяемым в составе соединителя. При проектировании цепи необходимо учитывать наименьший диаметр задействованных контактов и соответствующее ему токовое ограничение.

Конструкция и габаритные размеры

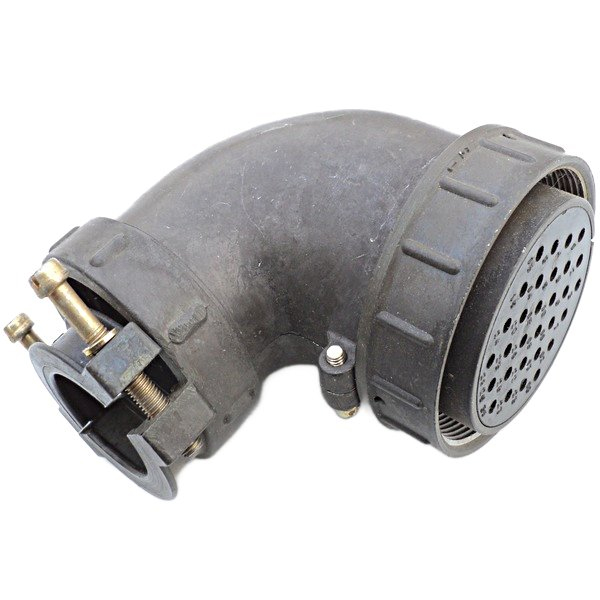

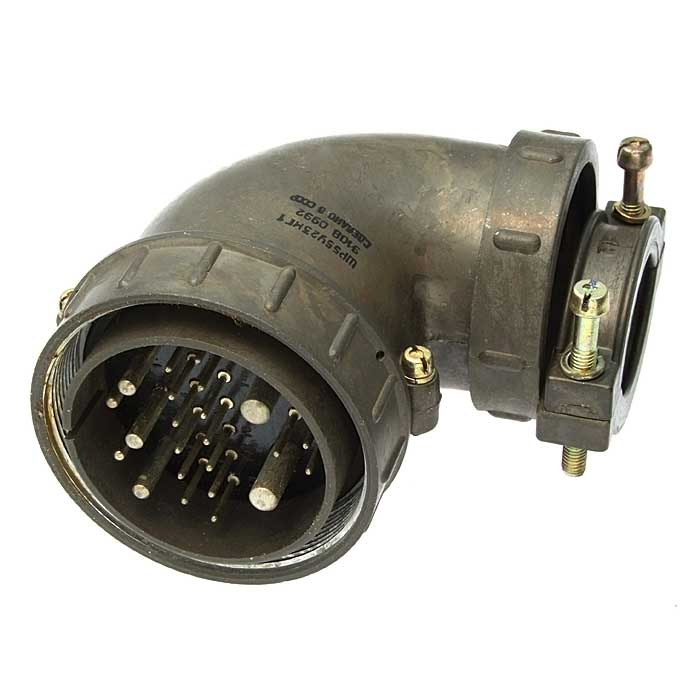

Розетка имеет габаритные размеры 101,9 на 104 на 67,5 мм. Корпус выполнен в конструктивном исполнении У — с угловым патрубком для вывода кабеля. Угловой патрубок снижает механическую нагрузку на место заделки кабеля и упрощает трассировку жгута внутри корпуса прибора. Резьбовое сочленение с ответной частью обеспечивает надёжную фиксацию и повторяемость электрических характеристик после многократных циклов соединения и разъединения.

Устройство сохраняет работоспособность при воздействии механических факторов, включая вибрацию и удары. Это делает розетку пригодной для применения в аппаратуре, эксплуатируемой на подвижных объектах и в условиях промышленных вибраций. Пайка как метод монтажа обеспечивает долговечное и необслуживаемое соединение проводников с контактами.
