Назначение и область применения

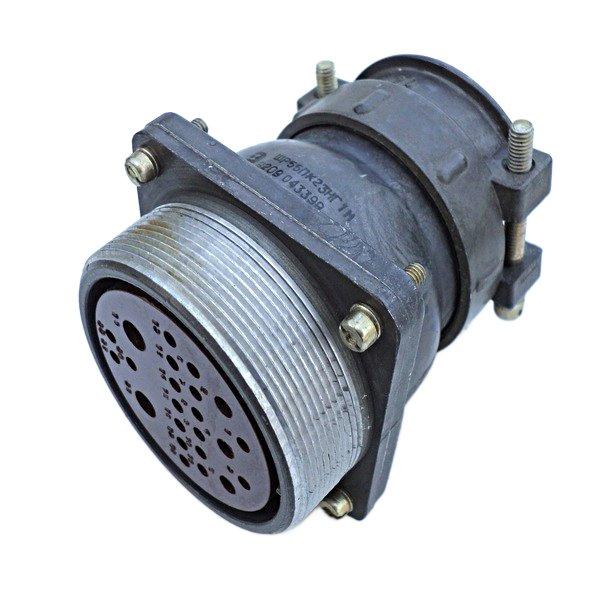

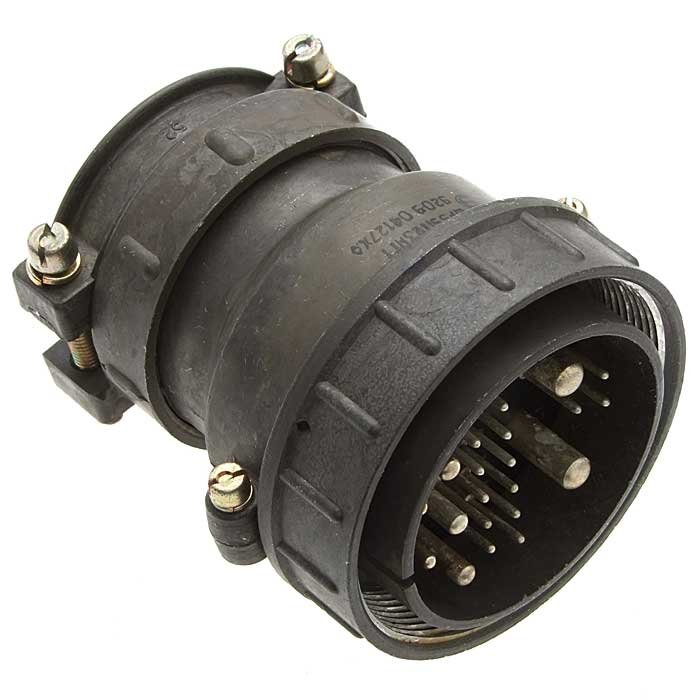

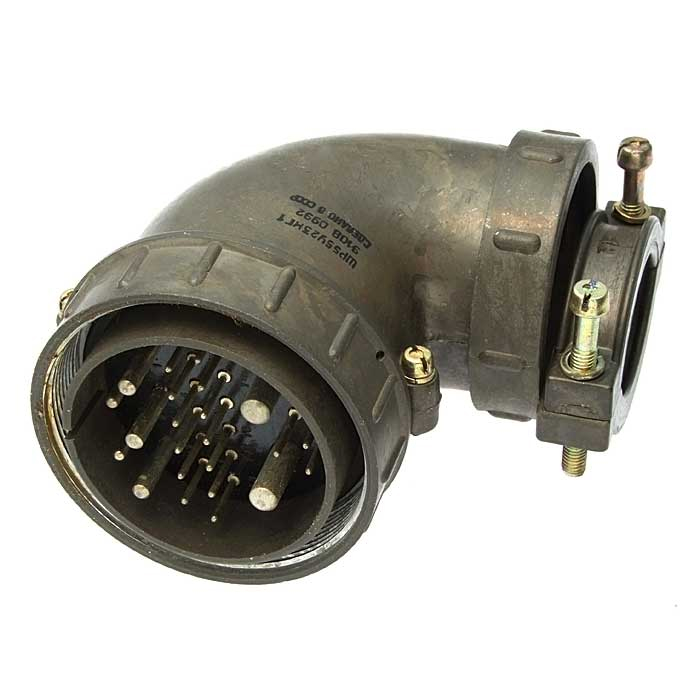

Вилка кабельная ШР55У23НГ1Н (артикул 10957) представляет собой электрический соединитель, предназначенный для коммутации экранированных и неэкранированных кабелей в цепях постоянного и переменного тока. Изделие относится к серии соединителей ШР55 и применяется в составе разъёмных контактных пар для организации надёжного электрического соединения в стационарном и подвижном оборудовании. Соединитель рассчитан на эксплуатацию в условиях, где требуется устойчивость к широкому диапазону температур — от минус 60 до плюс 60 градусов Цельсия.

Климатическое исполнение УХЛ позволяет использовать вилку в регионах с умеренным и холодным климатом. Соединитель может применяться как внутри помещений, так и вне их при условии обеспечения защиты контактной зоны от прямого воздействия пыли и воды. Резьбовое сочленение и одношпоночная поляризация корпусов исключают неправильную стыковку и обеспечивают механическую фиксацию ответных частей при вибрационных и ударных нагрузках.

Технические характеристики

Вилка ШР55У23НГ1Н имеет 23 контакта, распределённых по четырём диаметрам. Контактная группа включает следующие позиции:

• 16 контактов диаметром 1,5 мм с максимальной токовой нагрузкой до 20 А на одиночный контакт и сопротивлением контакта не более 5 мОм;
• 2 контакта диаметром 2,5 мм с токовой нагрузкой до 35 А и сопротивлением не более 2 мОм;
• 3 контакта диаметром 3,5 мм с токовой нагрузкой до 50 А и сопротивлением не более 1,5 мОм;
• 2 контакта диаметром 5,5 мм с токовой нагрузкой до 100 А и сопротивлением не более 0,75 мОм.

Максимальная суммарная токовая нагрузка соединителя не превышает 503 А. Амплитудное значение рабочего напряжения цепи составляет до 850 В. Сопротивление изоляции между контактами и корпусом в нормальных климатических условиях — не менее 5000 МОм. Контакты вилки могут иметь покрытие из серебра или никеля, что обеспечивает стабильность переходного сопротивления и защиту от окисления.

Механическая и эксплуатационная стойкость

Соединитель рассчитан на 500 сочленений-расчленений без потери электрических характеристик. Минимальная наработка составляет 1000 часов. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g). По устойчивости к механическим ударам вилка соответствует следующим параметрам: одиночный удар до 5000 метров в секунду в квадрате (500 g), многократный удар до 350 метров в секунду в квадрате (35 g).

Резьбовой механизм сочленения гарантирует плотное прилегание контактных пар и предотвращает самопроизвольное разъединение в процессе эксплуатации. Одношпоночная поляризация корпусов исключает ошибочную установку ответной части и повреждение контактов при стыковке.

Соответствие нормативным требованиям

Соединители серии ШР55 соответствуют техническим условиям НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ). Изделие предназначено для применения в электрических цепях, где предъявляются повышенные требования к надёжности контактных соединений при воздействии вибрации, ударов и перепадов температур. Вилка поставляется как отдельный элемент и требует ответной розетки соответствующего типа для образования полноценного разъёмного соединения.
