Назначение соединителя ШР55У23НГ1

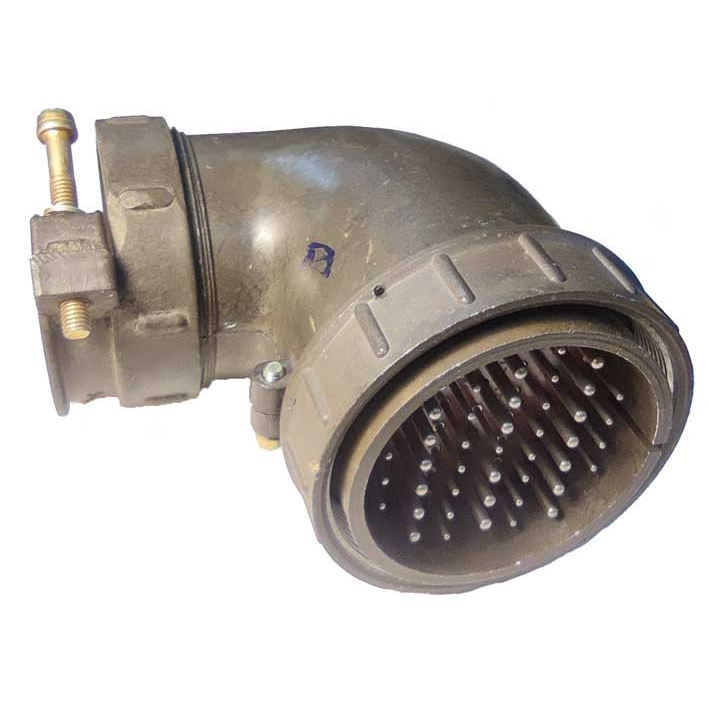

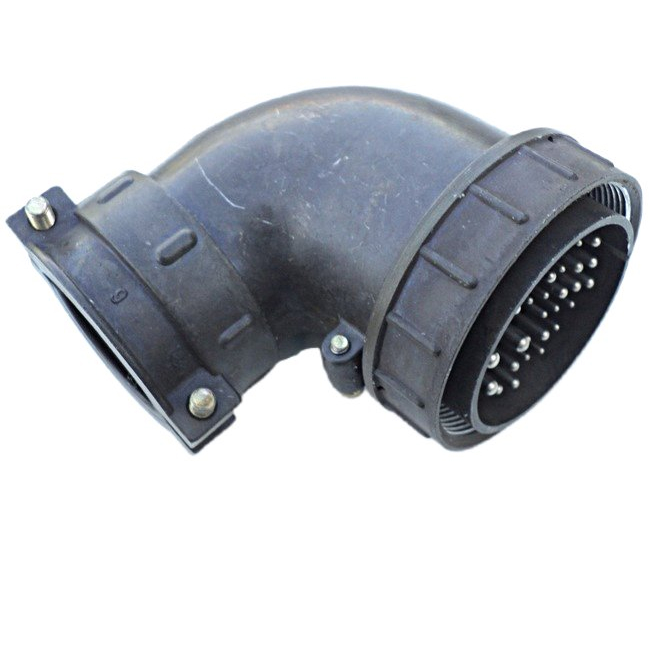

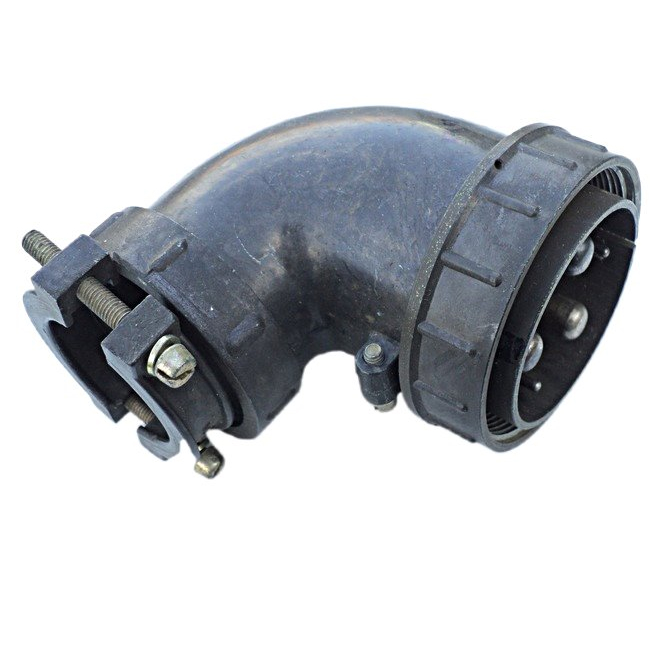

Соединитель ШР55У23НГ1 представляет собой кабельную вилку с угловым патрубком, предназначенную для работы в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к соединителям общего назначения и применяется для разъёмного сочленения электрических цепей постоянного и переменного тока в стационарных и подвижных установках. Угловое исполнение патрубка позволяет выполнять монтаж кабеля с боковым выводом, что особенно важно при компоновке оборудования с ограниченным пространством за разъёмом.

Вилка рассчитана на соединение с ответной кабельной или приборной розеткой соответствующего типоразмера. Резьбовое сочленение обеспечивает надёжную фиксацию и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Изделие подходит для неэкранированного кабеля, что отражено в условном обозначении литерой «Н».

Технические особенности и конструктивное исполнение

Условное обозначение ШР55У23НГ1 расшифровывается следующим образом. Индекс «ШР» указывает на тип соединителя. Число «55» обозначает условный размер корпуса, определяющий габаритные и присоединительные параметры. Литера «У» обозначает конструктивное исполнение с угловым патрубком. Число «23» указывает на общее количество контактов. Литера «Н» означает, что вилка предназначена для неэкранированного кабеля. Литера «Г» идентифицирует изделие как вилку, а цифра «1» характеризует сочетание контактов по диаметрам.

Соединитель оснащён двадцатью тремя контактами, распределёнными по четырём типоразмерам. Такая комбинация позволяет в одном корпусе одновременно коммутировать силовые и сигнальные цепи с различными токовыми нагрузками. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и защиту поверхностей от окисления.

Контактные группы и электрические параметры

• 16 контактов диаметром 1,5 мм — рабочий ток 8 А, сопротивление контакта 2,5 мОм;
• 2 контакта диаметром 2,5 мм — рабочий ток 20 А, сопротивление контакта 1 мОм;
• 3 контакта диаметром 3,5 мм — рабочий ток 40 А, сопротивление контакта 0,75 мОм;
• 2 контакта диаметром 5,5 мм — рабочий ток 80 А, сопротивление контакта 0,3 мОм.

Максимальное рабочее напряжение постоянного тока составляет не более 850 В. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Данные показатели подтверждают пригодность соединителя для ответственных цепей с высокими требованиями к стабильности электрических соединений.

Применение и монтаж

Вилка ШР55У23НГ1 применяется в измерительной технике, блоках питания, системах управления, лабораторном и промышленном оборудовании, где требуется многоконтактное разъёмное соединение с комбинированными токовыми нагрузками. Угловой кабельный ввод сокращает глубину монтажной зоны и упрощает прокладку жгутов в корпусах приборов.

Монтаж кабеля осуществляется пайкой или обжимом контактных хвостовиков. Перед установкой необходимо зачистить и залудить жилы кабеля в соответствии с диаметрами контактов. После пайки контакты фиксируются в изоляторе, корпус собирается, а кабель закрепляется в патрубке для предотвращения выдёргивания и изломов. Сочленение с ответной частью выполняется вручную поворотом накидной гайки до упора.

При выборе соединителя следует учитывать соответствие схемы соединений, количество и диаметры задействованных контактов, а также совместимость с ответной розеткой того же типоразмера ШР55. Изделие поставляется без ответной части, кабель в комплект не входит.
