Назначение соединителя ШР55У23НГ1

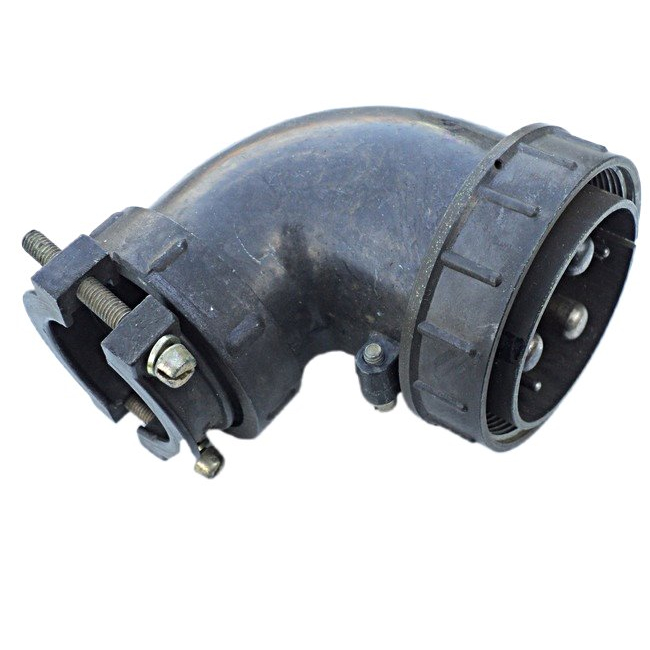

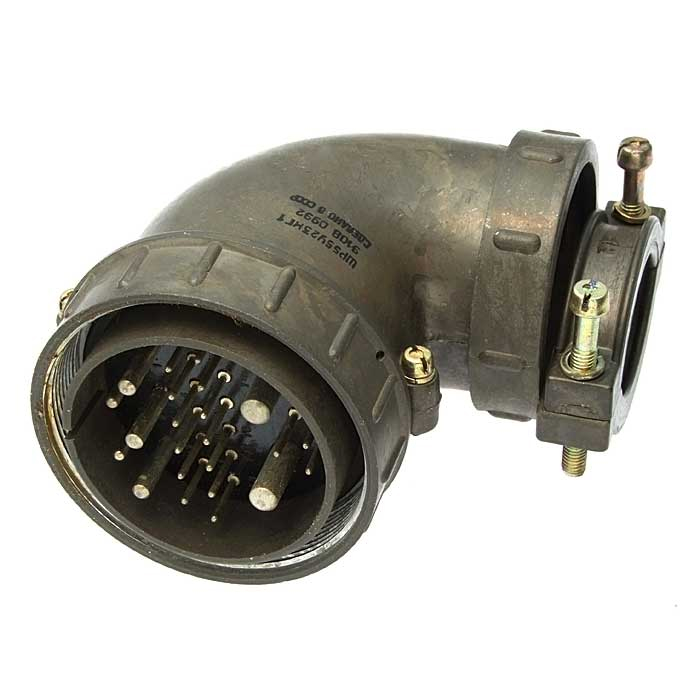

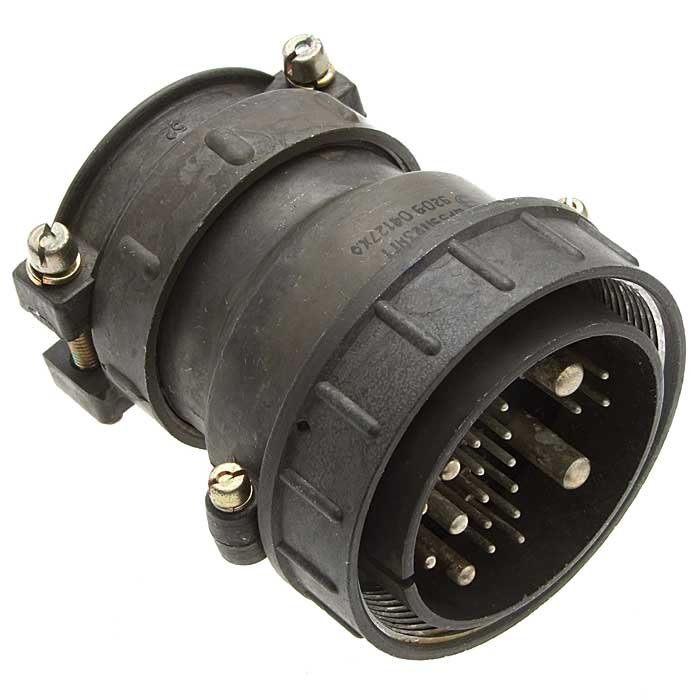

Соединитель ШР55У23НГ1 представляет собой кабельную вилку с угловым патрубком, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре. Устройство служит для соединения и разъединения электрических цепей в различных приборах, блоках и системах. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля под углом к лицевой части разъёма, что особенно важно при монтаже в условиях ограниченного пространства.

Вилка рассчитана на работу с неэкранированным кабелем и применяется в составе разъёмных соединений совместно с ответными кабельными или приборными розетками. Изделие востребовано в промышленной электронике, измерительной технике, аппаратуре связи и другом оборудовании, где требуется надёжное многоконтактное соединение с возможностью многократного сочленения и расчленения.

Подтверждённые особенности и технические характеристики

Соединитель ШР55У23НГ1 имеет 23 контакта, распределённых по четырём типоразмерам. Такая комбинированная схема позволяет в одном корпусе коммутировать цепи с различными токовыми нагрузками.

Контактная группа

• 16 контактов диаметром 1,5 мм — допустимый ток до 8 А, сопротивление контакта 2,5 мОм;
• 2 контакта диаметром 2,5 мм — допустимый ток до 20 А, сопротивление контакта 1 мОм;
• 3 контакта диаметром 3,5 мм — допустимый ток до 40 А, сопротивление контакта 0,75 мОм;
• 2 контакта диаметром 5,5 мм — допустимый ток до 80 А, сопротивление контакта 0,3 мОм.

Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Максимальное рабочее напряжение составляет не более 850 В постоянного тока. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Эксплуатационная надёжность

Изделие выдерживает до 500 циклов сочленения-расчленения. Минимальная наработка составляет 1000 часов. Срок сохраняемости — не менее 15 лет, что подтверждает долговечность и стабильность характеристик при длительном хранении.

Применение

Вилка ШР55У23НГ1 применяется в устройствах, где требуется компактное угловое подключение многожильного кабеля. Угловой патрубок облегчает трассировку кабеля внутри корпусов аппаратуры и снижает механическую нагрузку на место пайки или обжима контактов. Благодаря наличию силовых контактов диаметром 3,5 мм и 5,5 мм изделие подходит для цепей питания, тогда как контакты меньшего диаметра используются для сигнальных и управляющих линий.

Соединитель может применяться в производстве контрольно-измерительных приборов, источников питания, коммутационного оборудования, а также при ремонте и модернизации существующей аппаратуры. Комбинированная контактная схема позволяет сократить количество разъёмов в устройстве, объединив сильноточные и слаботочные цепи в одном соединении. Артикул изделия — 51922.
