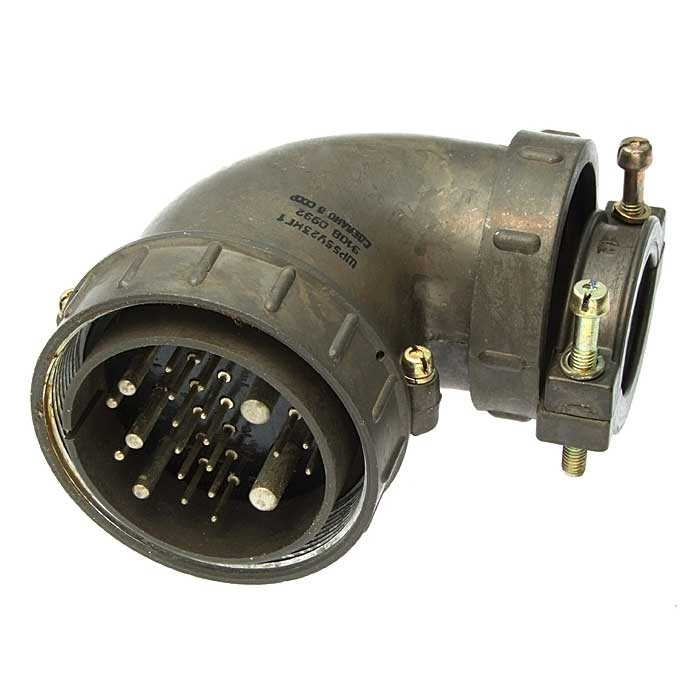

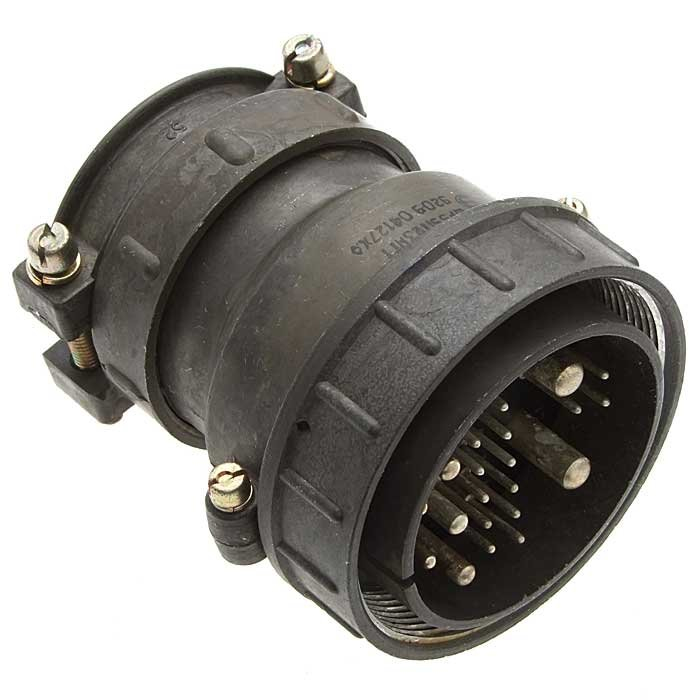

ШР55У23НГ1 — это кабельная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она имеет угловой патрубок и рассчитана на работу с неэкранированным кабелем.

Технические характеристики

• Тип соединителя : ШР

• Условный размер корпуса : 55

• Конструктивное исполнение : У (с угловым патрубком)

• Количество контактов : 23

• Вид контактов : Г вилка

• Вид гайки патрубка : Н (для неэкранированного кабеля)

Количество и диаметр контактов :

• 16 контактов диаметром 1,5 мм

• 2 контакта диаметром 2,5 мм

• 3 контакта диаметром 3,5 мм

• 2 контакта диаметром 5,5 мм

Токовые характеристики :

• Максимальный ток на контактах:

  • 1,5 мм: 8 А

  • 2,5 мм: 20 А

  • 3,5 мм: 40 А

  • 5,5 мм: 80 А

• Общая максимальная токовая нагрузка: 503 А (по другим данным, зависит от конкретной конфигурации)

Напряжение и сопротивление :

• Максимальное рабочее напряжение: до 850 В

• Сопротивление контактов:

  • 1,5 мм: 2,5 мОм

  • 2,5 мм: 1 мОм

  • 3,5 мм: 0,75 мОм

  • 5,5 мм: 0,3 мОм

• Сопротивление изоляции: не менее 5000 МОм

Механические и климатические характеристики :

• Сочленение: резьбовое

• Метод монтажа: пайка

• Габаритные размеры
