Назначение и область применения

Розетка ШР55У23НГ1 представляет собой ответную часть электрического соединителя серии ШР55 и предназначена для сочленения с вилкой ШР55У23НГ1. Устройство обеспечивает разъёмное резьбовое соединение электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и систем, где требуется надёжная коммутация при значительных механических и климатических нагрузках. Соединитель рассчитан на применение в условиях воздействия вибрации, ударных нагрузок и пониженного атмосферного давления, что позволяет использовать его в авиационной, судовой, полевой и бортовой аппаратуре, а также в стационарных промышленных установках с повышенными требованиями к устойчивости соединений.

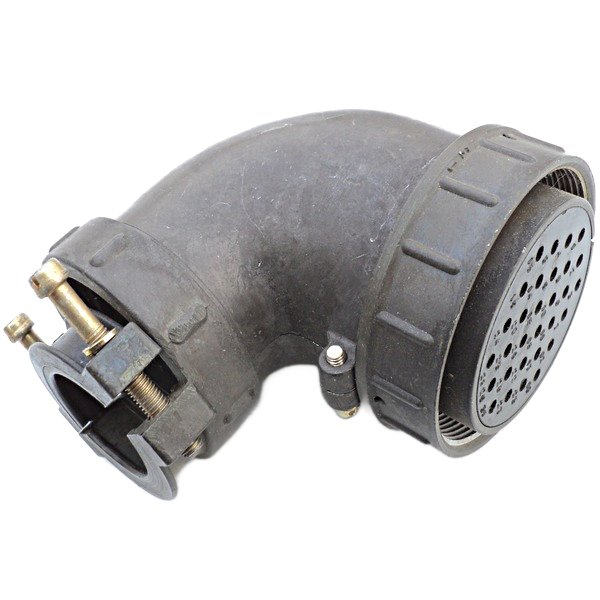

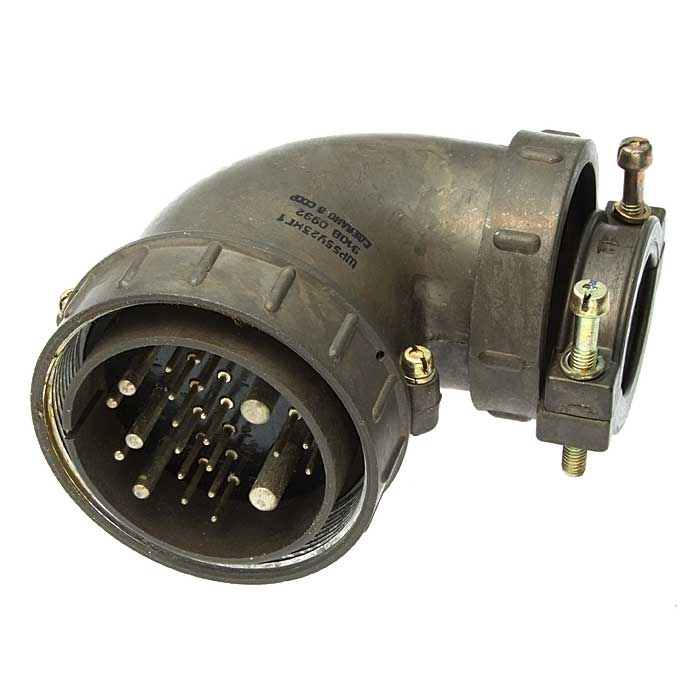

Благодаря конструктивному исполнению с угловым патрубком (индекс У), розетка обеспечивает удобный отвод кабеля под углом, что важно при ограниченном монтажном пространстве. Патрубок рассчитан на неэкранированный кабель (индекс Н), а монтаж контактов осуществляется методом пайки.

Технические особенности

Розетка ШР55У23НГ1 имеет условный размер корпуса 55 и оснащена 23 контактами. Покрытие контактов — серебро, что обеспечивает стабильно низкое переходное сопротивление и высокую коррозионную стойкость. Соединитель допускает установку контактов четырёх диаметров: 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм. В зависимости от диаметра контактов различаются рабочие токи и сопротивление:

• контакты 1,5 мм — рабочий ток 8 А, сопротивление 2,5 мОм;
• контакты 2,5 мм — рабочий ток 20 А, сопротивление 1 мОм;
• контакты 3,5 мм — рабочий ток 40 А, сопротивление 0,75 мОм;
• контакты 5,5 мм — рабочий ток 80 А, сопротивление 0,3 мОм.

Максимальное рабочее напряжение соединителя составляет не более 850 В. Сопротивление изоляции — не менее 5000 МОм, что гарантирует высокую электрическую безопасность и минимальные токи утечки. Сочленение розетки с вилкой выполняется резьбовым способом, обеспечивающим плотный и виброустойчивый контакт. Габаритные размеры соединителя составляют 101,9 на 104 на 67,5 мм.

Условия эксплуатации и совместимость

Розетка ШР55У23НГ1 рассчитана на работу при температуре окружающего воздуха от минус 60 до плюс 60 градусов Цельсия. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Соединитель выдерживает механические удары одиночного действия с ускорением 5000 метров на секунду в квадрате и многократного действия с ускорением 350 метров на секунду в квадрате. Допустимая эксплуатация при пониженном атмосферном давлении составляет 1,3 на 10 в минус четвёртой степени Па.

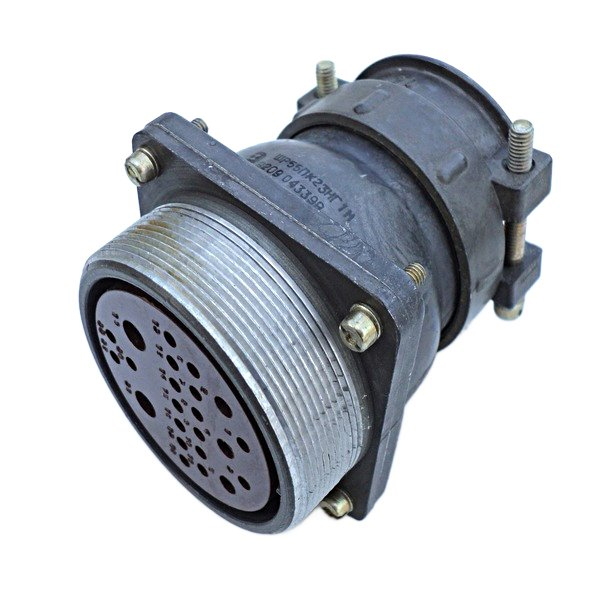

Розетка ШР55У23НГ1 совместима с ответными вилками серии ШР55. Для вилки ШР55У23НГ1 ответными частями служат розетки различных исполнений, в том числе ШР55П23ЭГ1, ШР55ПК23НГ1 и другие модификации, соответствующие по количеству контактов и условному размеру корпуса. При подборе пары необходимо учитывать вид сочленения и сочетание контактов.
