Назначение и область применения

Кабельная розетка ШР55У23ЭШ1Н предназначена для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие относится к соединителям типа ШР и имеет условный размер корпуса 55.

Розетка может использоваться как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и воды. Соединитель относится к негерметичному исполнению с климатическим вариантом УХЛ, что допускает эксплуатацию в умеренном и холодном климате при соблюдении требований по размещению.

Конструктивные особенности

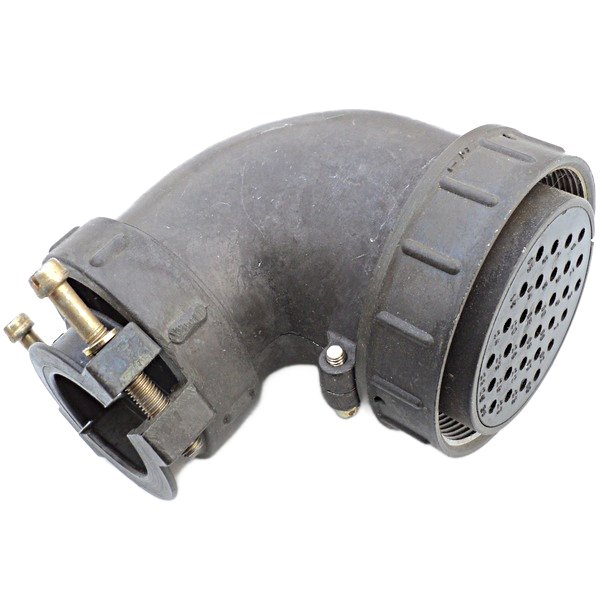

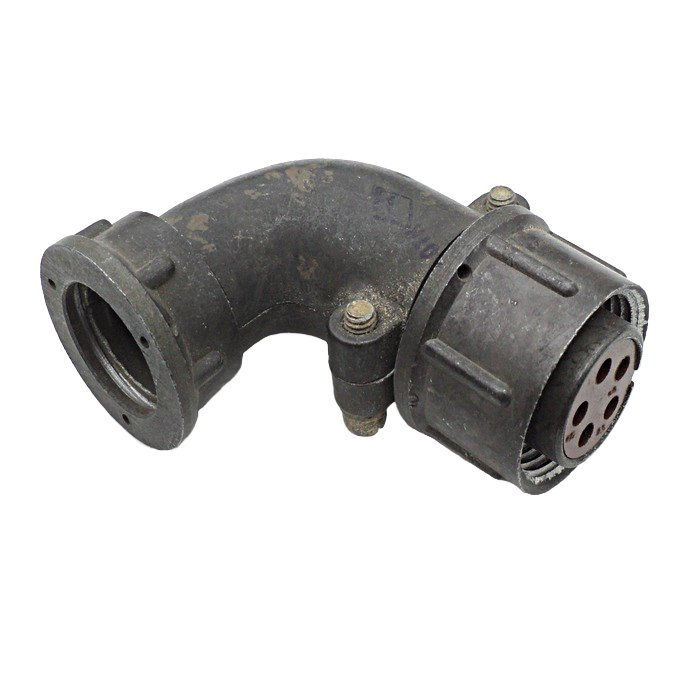

Розетка выполнена в угловом конструктивном исполнении с патрубком, ориентированным под углом к корпусу. Патрубок имеет гайку, рассчитанную на подключение экранированного кабеля. Контактная группа представлена розеточными контактами с никелевым покрытием, что обеспечивает стабильный электрический контакт и защиту контактных поверхностей.

Соединитель имеет 23 контакта со следующей разбивкой по диаметрам:

• 16 контактов диаметром 1,5 мм — до 20 А на одиночный контакт;
• 2 контакта диаметром 2,5 мм — до 35 А на одиночный контакт;
• 3 контакта диаметром 3,5 мм — до 50 А на одиночный контакт;
• 2 контакта диаметром 5,5 мм — до 100 А на одиночный контакт.

Общая максимальная токовая нагрузка на соединитель составляет 503 А. Сопротивление изоляции — не менее 5000 МОм. Количество допустимых сочленений-расчленений — 500 циклов. Минимальная наработка изделия — 1000 часов.

Совместимость и ответные части

Розетка ШР55У23ЭШ1Н совместима с другими соединителями типов ШР, 2РТ-А, 2РТТ и ШРГ. Это позволяет использовать её в составе ранее смонтированных линий и при замене вышедших из строя компонентов без доработки ответных частей.

Ответными частями для данной розетки являются вилки следующих исполнений:

• ШР55П23ЭШ1;
• ШР55П23ЭШ1Н;
• ШР55ПК23НШ1;
• ШР55ПК23НШ1Н.

При подборе ответной части необходимо учитывать тип патрубка, вид гайки и исполнение контактов, чтобы обеспечить корректное сочленение и требуемые электрические характеристики соединения.

Монтаж и эксплуатация

Монтаж розетки выполняется на кабель с разделкой и фиксацией жил в контактных гнёздах согласно маркировке. При использовании экранированного кабеля гайка патрубка обеспечивает фиксацию и контакт экранирующей оплётки с корпусом соединителя. Перед монтажом следует убедиться в соответствии диаметров контактов подключаемым проводникам и в отсутствии механических повреждений изоляторов и контактных элементов.

При эксплуатации на открытом воздухе необходимо обеспечить защиту соединителя от атмосферных осадков и пыли, так как изделие не является герметичным. Допустимое число циклов сочленения-расчленения составляет 500, что позволяет проводить регламентные работы и перекоммутацию без замены соединителя в течение заявленного ресурса.
