Назначение соединителя

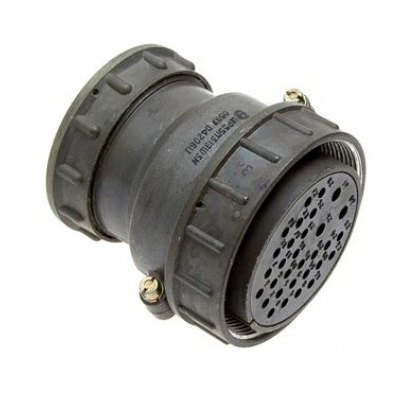

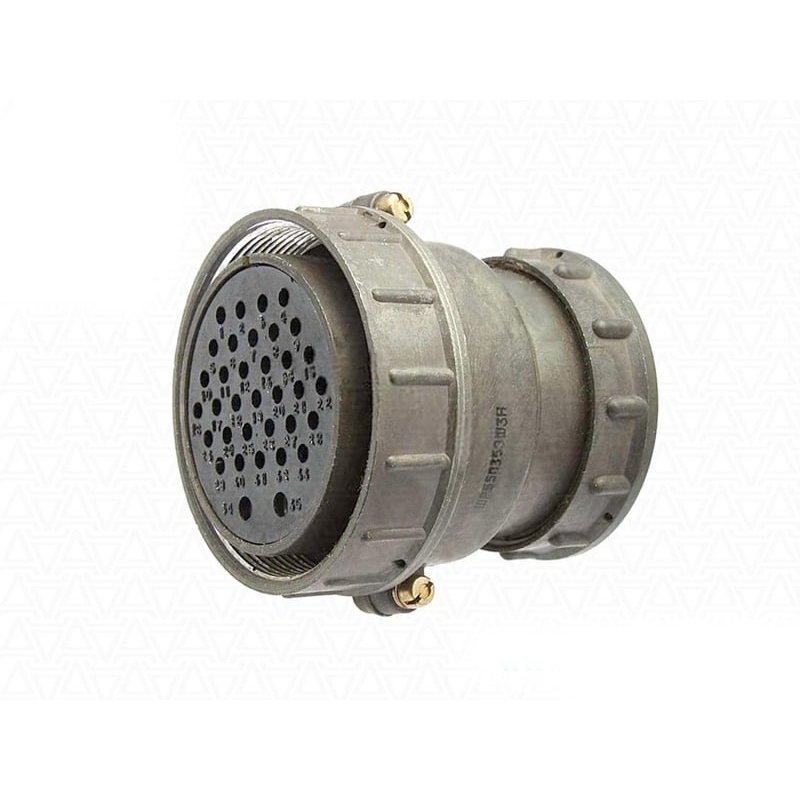

Кабельная розетка ШР55У23ЭШ1 с артикулом 51925 относится к серии соединителей ШР55 и предназначена для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию при частоте до 3 МГц и амплитудном значении напряжения до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, а также в электрических устройствах, где требуется стабильный электрический контакт и повышенная устойчивость к внешним воздействиям.

Резьбовой способ сочленения обеспечивает надёжную фиксацию ответных частей и предотвращает самопроизвольное разъединение при вибрациях и механических нагрузках. Такое конструктивное решение делает розетку востребованной при сборке промышленного оборудования, измерительных комплексов и систем связи.

Конструктивные особенности

Соединитель имеет кабельное исполнение и комплектуется 23 контактами. Контактная группа изготовлена из серебра, что положительно влияет на проводимость и снижает переходное сопротивление в точке соединения. Диаметр контактов составляет от 1,5 до 9 мм, что позволяет коммутировать цепи с различными токовыми характеристиками в пределах заявленных параметров.

Конструкцией предусмотрена возможность выполнения с угловым патрубком и экранированной гайкой. Экранирующий элемент обеспечивает дополнительную защиту от электромагнитных помех, а угловой патрубок облегчает прокладку кабеля в условиях ограниченного пространства. Корпусные детали рассчитаны на длительную эксплуатацию и сохраняют рабочие свойства при многократных циклах сочленения и расчленения.

Электрические параметры

• Количество контактов: 23
• Материал контактов: серебро
• Диаметр контактов: от 1,5 до 9 мм
• Максимальная рабочая частота: 3 МГц
• Амплитудное значение напряжения: до 850 В
• Тип сочленения: резьбовое

Применение и эксплуатация

Розетка ШР55У23ЭШ1 предназначена для организации разъёмных соединений в составе радиоэлектронного оборудования. Устройство подходит для монтажа на кабель и обеспечивает надёжный контакт при работе в цепях постоянного и переменного тока. Соединитель может использоваться в аппаратуре, эксплуатируемой в условиях умеренных и повышенных электромагнитных помех, когда требуется дополнительное экранирование.

Год выпуска соединителя — 2015. Изделие относится к универсальным решениям для построения электрических соединений в стационарных и переносных установках. Резьбовая фиксация гарантирует стабильное положение ответных частей, что особенно важно при длительной непрерывной работе оборудования.

Комплектация и установка

Соединитель поставляется как кабельная розетка и предназначен для самостоятельного монтажа на кабель. Угловое исполнение патрубка позволяет уменьшить радиус изгиба кабельной линии и рационально разместить соединитель внутри корпуса прибора. При установке необходимо соблюдать соответствие диаметра контактов и типа ответной вилки серии ШР55, что обеспечит корректное сочленение и полное совпадение контактных групп.

Экранированная гайка выполняет функцию защиты от наводок и одновременно служит элементом механической фиксации. Перед началом эксплуатации рекомендуется проверить целостность контактной группы и отсутствие загрязнений на рабочих поверхностях. При регулярном техническом обслуживании соединитель сохраняет заявленные электрические характеристики на протяжении всего срока службы.
