Назначение и область применения

Кабельная розетка ШР55У23ЭШ1 представляет собой цилиндрический электрический соединитель общепромышленного назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель применяется в составе электротехнического оборудования, контрольно-измерительной аппаратуры, промышленных установок и систем связи, где требуется надёжное разъёмное соединение кабельных линий.

Конструкция розетки рассчитана на монтаж с экранированными или неэкранированными кабелями и проводами, что расширяет сферу её использования в условиях повышенных электромагнитных помех и при необходимости защиты сигнальных цепей от наводок. Резьбовой способ сочленения обеспечивает плотный и стабильный контакт, исключающий самопроизвольное разъединение при вибрационных и механических воздействиях.

Конструктивные особенности

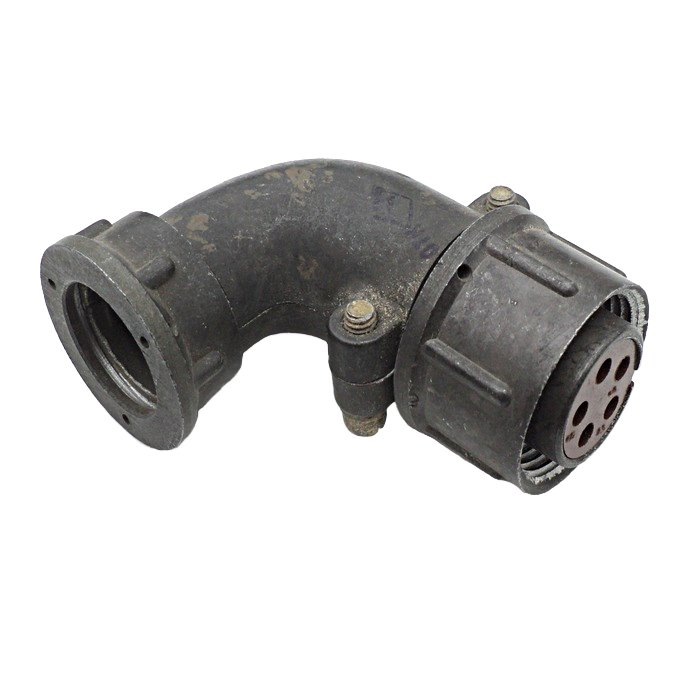

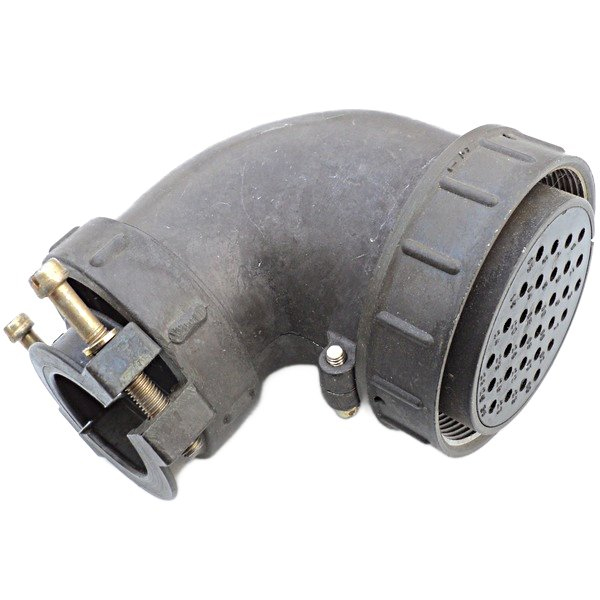

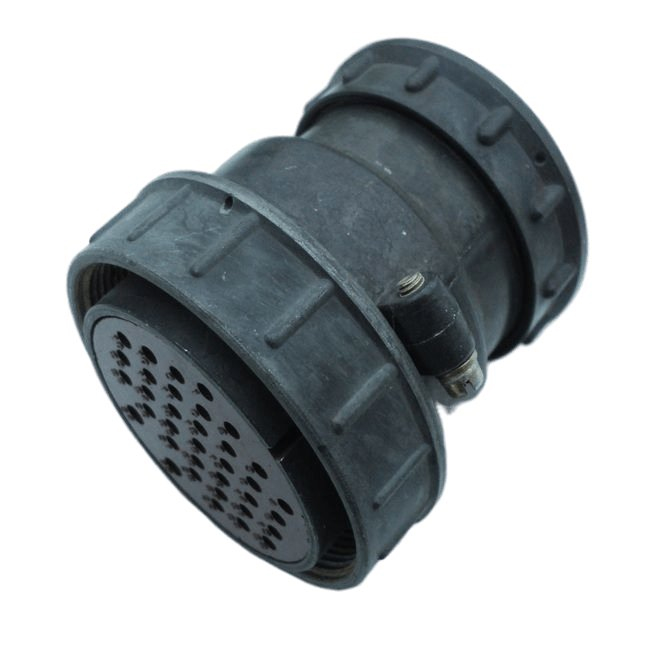

Соединитель ШР55У23ЭШ1 состоит из кабельной части, выполненной в виде розетки, и ответной блочной части — вилки. Кабельная розетка оснащена угловым патрубком, что подтверждается литерой «У» в обозначении. Такое исполнение позволяет рационально размещать кабельный отвод в ограниченном пространстве, снижая механические нагрузки на кабель в месте его ввода в соединитель.

Сочленение частей — резьбовое, поляризация одношпоночная. Одношпоночная поляризация исключает неверную ориентацию контактов при стыковке и гарантирует однозначное согласование цепей. Контакты розетки покрыты серебром, что способствует снижению переходного сопротивления, повышению коррозионной стойкости и стабильности соединения в течение всего срока эксплуатации.

Количество контактов — 23. Конструкция рассчитана на подключение экранированного кабеля, о чём свидетельствует литера «Э» в маркировке. Литера «Ш» обозначает исполнение в виде розетки, цифра «1» — конкретное сочетание контактов.

Технические характеристики и условия эксплуатации

• Количество контактов — 23
• Рабочее напряжение — до 850 В
• Частотный диапазон — до 3 МГц
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия
• Покрытие контактов — серебро
• Тип сочленения — резьбовое
• Поляризация — одношпоночная
• Исполнение патрубка — угловое
• Тип кабеля — экранированный или неэкранированный
• Минимальная наработка — 1000 часов
• Срок сохраняемости — 15 лет

Стойкость к внешним воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц, что подтверждает его пригодность для применения на подвижных объектах, в станках, компрессорном оборудовании и других установках с повышенным уровнем вибрационных нагрузок. Широкий температурный диапазон от минус 60 до плюс 60 градусов Цельсия допускает эксплуатацию соединителя в неотапливаемых помещениях, на открытом воздухе и в климатических зонах с суровыми условиями.

Минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет, что соответствует требованиям к надёжности общепромышленных соединителей и позволяет закладывать изделие в проекты с длительным жизненным циклом оборудования.

Расшифровка обозначения

Маркировка ШР55У23ЭШ1 содержит полную информацию о конструктивном исполнении изделия:

1. ШР — тип соединителя
2. 55 — условный размер корпуса
3. У — конструктивное исполнение с угловым патрубком
4. 23 — количество контактов
5. Э — для экранированного кабеля
6. Ш — розетка
7. 1 — обозначение сочетания контактов

Кабельная розетка ШР55У23ЭШ1 применяется в составе ответных частей соединителей серии ШР55 того же типоразмера. При подборе ответной вилки необходимо учитывать условный размер корпуса 55, количество контактов 23 и тип поляризации для обеспечения корректной стыковки и полной электрической совместимости.
