Назначение соединителя

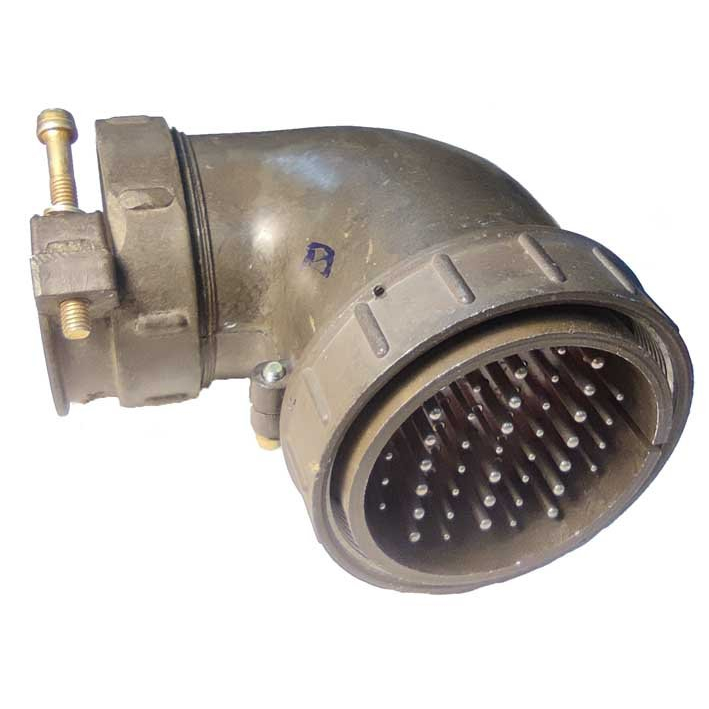

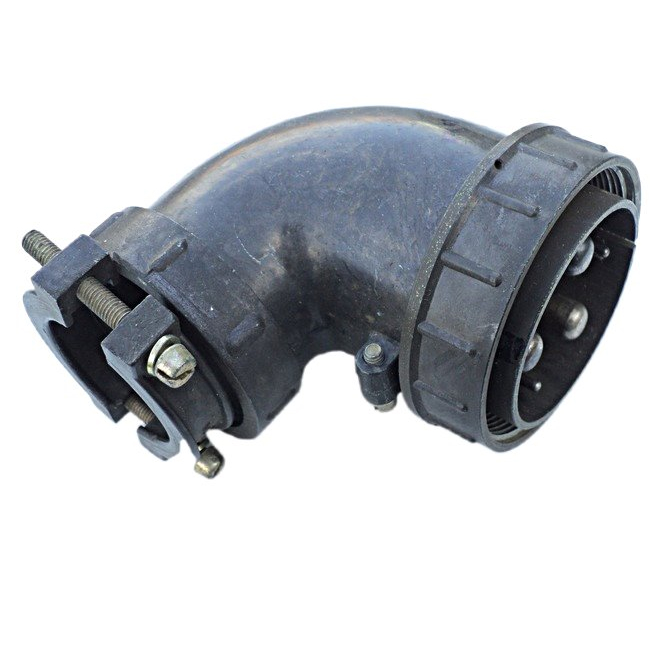

ШР55У23ЭГ1Н представляет собой кабельную вилку углового исполнения, предназначенную для разъемного соединения экранированных и неэкранированных кабелей в электрических цепях постоянного и переменного тока. Устройство рассчитано на работу при амплитудном значении напряжения до 850 В и частоте до 3 МГц, что позволяет применять его в широком спектре радиоэлектронной аппаратуры.

Соединитель используется для коммутации блоков и узлов электроаппаратуры, где требуется надежное механическое и электрическое сопряжение. Угловая конструкция патрубка обеспечивает удобный вывод кабеля в условиях ограниченного монтажного пространства, снижает механическую нагрузку на место заделки и упрощает трассировку жгутов внутри корпусов приборов.

Технические характеристики

Конструктивное исполнение

Изделие относится к типу ШР с условным размером корпуса 55 и конструктивным исполнением У — с угловым патрубком. Общее количество контактов — 23. Вилка комплектуется контактами четырех диаметров: шестнадцать контактов диаметром 1,5 мм, два контакта диаметром 2,5 мм, три контакта диаметром 3,5 мм и два контакта диаметром 5,5 мм. Такая комбинация позволяет распределять силовые и сигнальные цепи в одном разъеме, оптимизируя компоновку аппаратуры.

Электрические параметры

Сопротивление контактов зависит от их диаметра и составляет:

• не более 5 мОм для контактов диаметром 1,5 мм;
• не более 2 мОм для контактов диаметром 2,5 мм;
• не более 1,5 мОм для контактов диаметром 3,5 мм;
• не более 0,75 мОм для контактов диаметром 5,5 мм.

Максимальная токовая нагрузка на одиночный контакт достигает 20 А для контактов диаметром 1,5 мм, 35 А для контактов 2,5 мм, 50 А для контактов 3,5 мм и 100 А для контактов 5,5 мм. Суммарная максимальная токовая нагрузка по всем контактам составляет до 503 А. Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

Климатическое исполнение — УХЛ, изделие негерметичное. Рабочий температурный диапазон: от минус 60 до плюс 60 градусов Цельсия. Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также при механических ударах одиночного действия с ускорением до 5000 метров на секунду в квадрате. Материал контактов — серебро или никель. Масса изделия — 88 граммов.

Применение

Вилка ШР55У23ЭГ1Н применяется в радиоэлектронной аппаратуре промышленного и специального назначения. Угловое исполнение корпуса делает разъем удобным для монтажа в стойках, шкафах и блоках с плотной компоновкой, где прямой вывод кабеля затруднен или недопустим по условиям прокладки.

Изделие подходит для построения межблочных соединений, подключения внешних устройств и организации разъемных линий питания и управления. Сочетание контактов разного диаметра в одном корпусе позволяет передавать по одному кабелю как слаботочные сигналы, так и силовые цепи, сокращая количество разъемов в системе и повышая ее ремонтопригодность.

Благодаря расширенному температурному диапазону и высокой стойкости к вибрационным и ударным нагрузкам соединитель может использоваться в аппаратуре, эксплуатируемой в жестких климатических условиях и на подвижных объектах. Артикул изделия — 10963. Категория в классификации — ШР55.
