Назначение и область применения

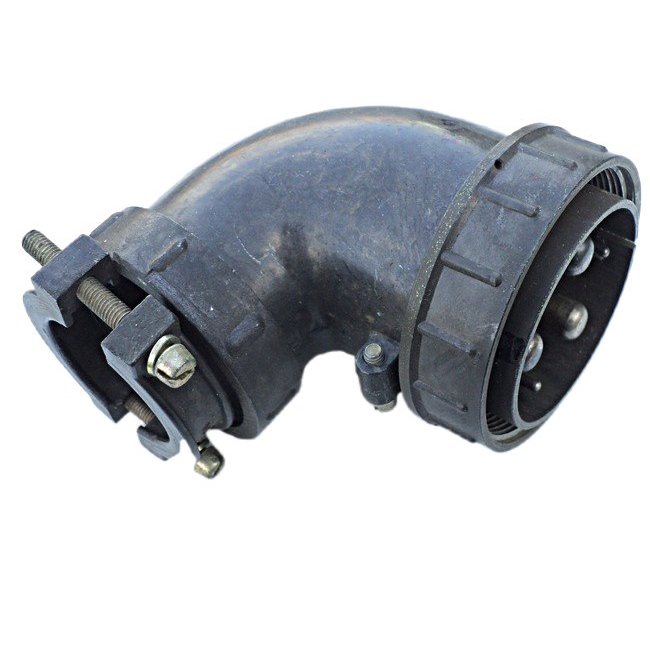

Соединители ШР55У23ЭГ1 представляют собой цилиндрические электрические соединители общепромышленного назначения, выполненные в виде кабельной вилки с угловым патрубком. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, где требуется надёжное разъёмное контактное соединение с возможностью многократного сочленения и расчленения.

Конструктив предусматривает использование как кабельных, так и приборных (блочных) ответных частей. Вилка углового исполнения позволяет организовать отвод кабеля под углом относительно оси сочленения, что особенно востребовано при монтаже в стеснённых условиях, внутри корпусов оборудования, в жгутах и кабельных трассах с ограниченным пространством для прямого вывода проводника.

Конструктивные особенности и технические параметры

Корпус соединителя имеет условный размер 55, климатическое исполнение — УХЛ. Изделие относится к негерметичным соединителям, то есть не предназначено для эксплуатации в условиях прямого воздействия влаги и агрессивных сред без дополнительной защиты. Количество контактов — 23. Тип контактов — вилка, покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

Гайка патрубка рассчитана на установку экранированного кабеля. Это позволяет использовать соединитель в цепях, где требуется защита от электромагнитных помех, и обеспечивает надёжную фиксацию экранирующей оплётки с сохранением целостности экрана в месте ввода кабеля.

Основные эксплуатационные характеристики изделия:

• Максимальное рабочее напряжение — до 850 В.
• Токовая нагрузка на контакт — от 7 до 50 А в зависимости от диаметра контактов.
• Сопротивление изоляции — не менее 5000 МОм.
• Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Механическая прочность — выдерживает вибрационные и ударные нагрузки.
• Тип соединителя — негерметичный, климатическое исполнение УХЛ.

Состав, монтаж и условия применения

Соединитель ШР55У23ЭГ1 представляет собой кабельную часть разъёмного соединения. Для образования полного электрического соединения необходима ответная часть — розетка соответствующего исполнения, которая может быть как кабельной, так и блочной. Сочленение вилки и розетки обеспечивает надёжный электрический контакт всех 23 цепей и механическую фиксацию соединения.

Угловое исполнение патрубка позволяет уменьшить габаритную глубину монтажа и рационально организовать прокладку кабеля в ограниченном пространстве. Соединитель рассчитан на многократные циклы сочленения и расчленения без потери электрических характеристик благодаря серебряному покрытию контактов и продуманной механике замкового соединения.

Изделие ориентировано на применение в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем управления, где требуется разъёмное соединение с угловым выводом кабеля и возможностью работы с экранированными проводниками в диапазоне частот до 3 МГц.
