Назначение

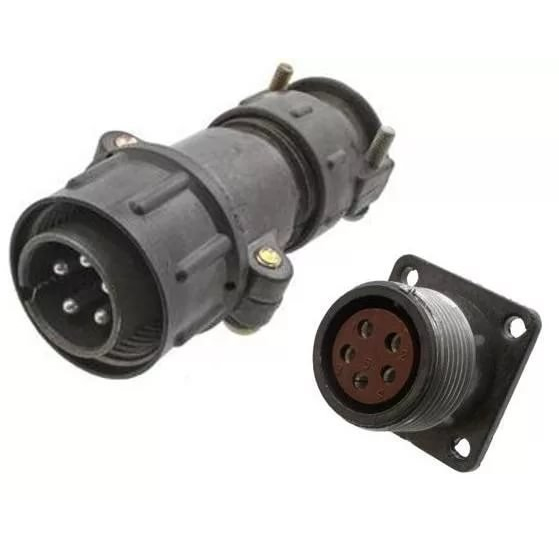

ШР55У23ЭГ1 представляет собой кабельную вилку цилиндрического низкочастотного соединителя, оснащённую угловым патрубком и защитным кожухом. Изделие разработано для применения в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение экранированных кабелей с блочной частью соединителя.

Соединитель предназначен для работы во внутренних электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Допускается наружное использование при условии защиты от пыли, воды и прямого солнечного излучения.

Технические характеристики

Изделие рассчитано на широкий диапазон рабочих токов, определяемый диаметром контактных элементов. Рабочий ток на контактах составляет от 7–8 А при диаметре контакта 1,5 мм до 50–100 А при диаметре 5,5 мм. Общий ток через соединитель может достигать 80–503 А в зависимости от конкретной конфигурации и сочетания контактов.

Электрические параметры подтверждены следующими значениями:

• Максимальное рабочее напряжение — 850 В (амплитудное значение)
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях
• Рабочая частота — до 3 МГц
• Климатическое исполнение — УХЛ
• Диапазон рабочих температур — от минус 60°C до плюс 60°C
• Допустимый перегрев контактов — до плюс 110°C

Устойчивость к механическим воздействиям

Конструкция соединителя обеспечивает стабильную работу в условиях интенсивных механических нагрузок. Изделие сохраняет работоспособность при вибрационных воздействиях в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Соединитель выдерживает одиночные ударные нагрузки с ускорением 5000 метров на секунду в квадрате и многократные удары с ускорением 350 метров на секунду в квадрате. Допустимая линейная нагрузка составляет 2000 метров на секунду в квадрате.

Ресурс и надёжность

ШР55У23ЭГ1 рассчитан на 500 циклов сочленения-расчленения, что обеспечивает длительную эксплуатацию при многократных переподключениях. Наработка изделия составляет 1000 часов, а срок сохраняемости достигает 15 лет. Выпуск осуществляется в соответствии с техническими условиями, в том числе АШДК.434410.060 ТУ.

Расшифровка обозначения

Маркировка ШР55У23ЭГ1 содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя
• 55 — условный размер корпуса
• У — наличие углового патрубка
• 23 — сочетание контактов
• Э — исполнение для экранированного кабеля
• Г — наличие кожуха
• 1 — модификация

Применение

Вилка ШР55У23ЭГ1 применяется для коммутации цепей в контрольно-измерительной аппаратуре, системах связи, промышленном электронном оборудовании и других устройствах, где требуется разъёмное соединение экранированных кабелей с высокой степенью защиты от электромагнитных помех. Угловой патрубок обеспечивает удобство монтажа в стеснённых условиях, а кожух защищает место заделки кабеля от механических повреждений и внешних воздействий.
