Назначение и область применения

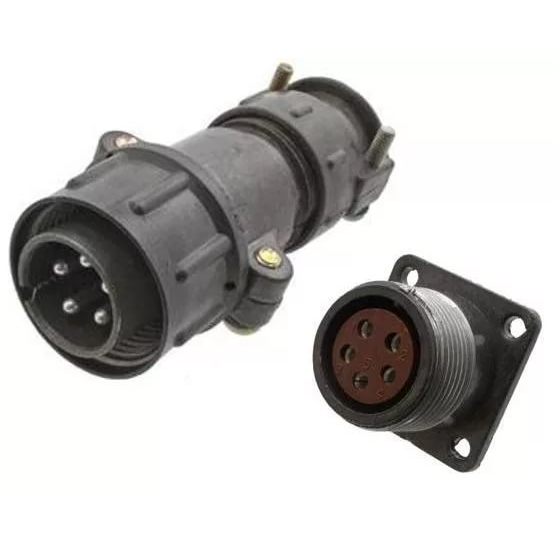

ШР55У23ЭГ1 — кабельная вилка, предназначенная для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие используется при монтаже с экранированными или неэкранированными кабелями и проводами в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Соединитель допускается применять для внутреннего и наружного использования при условии защиты от пыли и воды. Конструкция рассчитана на эксплуатацию в составе аппаратуры различного назначения, где требуется надёжное разъёмное соединение с фиксацией резьбовым сочленением и одношпоночной поляризацией корпусов.

Конструктивные особенности

Соединитель ШР55У23ЭГ1 представляет собой кабельную часть разъёмного соединения, состоящего из вилки и розетки. Вилки и розетки могут выполняться как в блочном, так и в кабельном исполнении. Данная модель — кабельная вилка с угловым патрубком, что подтверждается литерой «У» в условном обозначении. Вид гайки патрубка для экранированного кабеля обозначен литерой «Э», а литера «Г» указывает на исполнение «вилка».

Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Контакты покрыты серебром или никелем. Количество контактов — 23. Сочетание контактов, определяемое цифрой «1» в конце обозначения, следующее:

• 16 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Технические характеристики

Изделие соответствует ряду технических параметров, определяющих его применимость в промышленной и специальной аппаратуре:

• Максимальная токовая нагрузка общая — 503 А;
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• Амплитудное значение напряжения цепи — 850 В;
• Диапазон частот синусоидальной вибрации — от 1 до 5000 Гц;
• Число контактов — 23;
• Материал контактов — серебро или никель;
• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — 500;
• Рабочая температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия;
• Вид климатического исполнения — УХЛ.

Совместимость

Ответной частью для кабельной вилки ШР55У23ЭГ1 являются блочные розетки ШР55П23ЭГ1, ШР55П23ЭГ1Н, ШР55ПК23НГ1, ШР55ПК23НГ1Н, ШР55ПК23ЭГ1, ШР55СК23НГ1 и ШР55СК23ЭГ1. При подборе парного соединителя необходимо учитывать соответствие по типу корпуса, количеству контактов и виду покрытия.

Артикул изделия — 10962. Категория товара — ШР55.
