Назначение

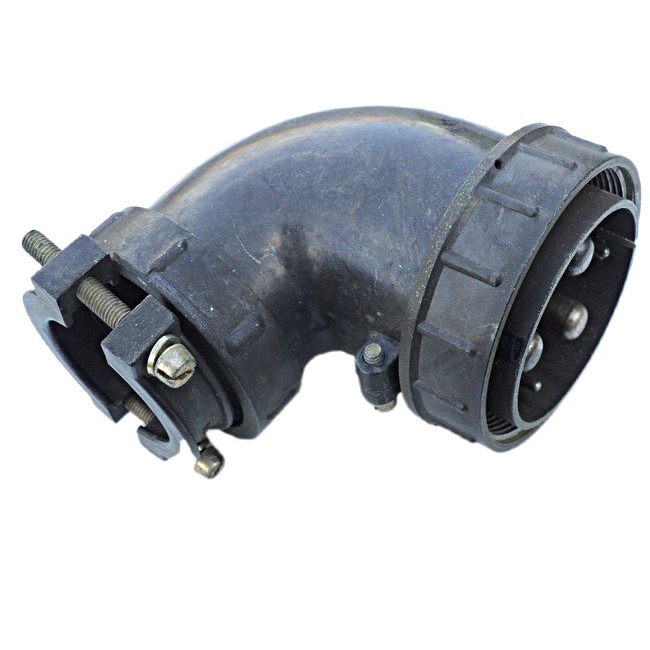

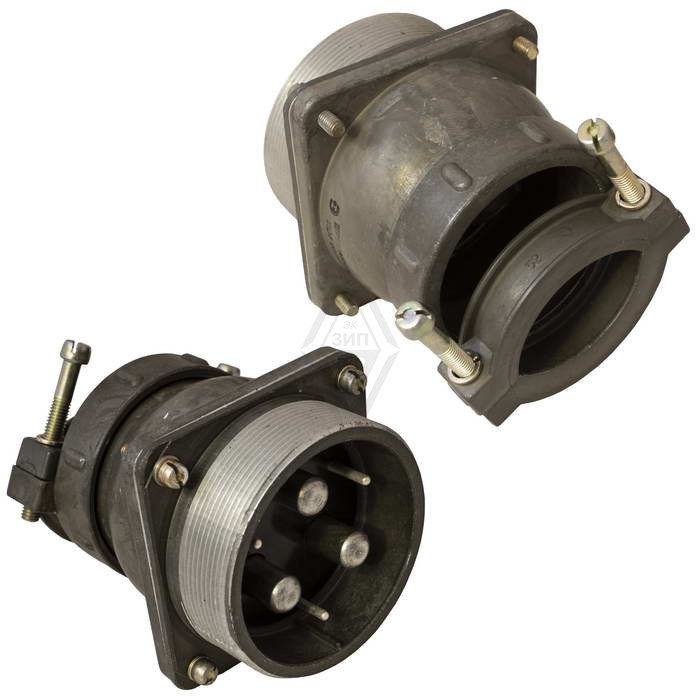

ШР55СК6НШ6 — вилка-коннектор цилиндрического типа из серии ШР55, приборная, с угловым патрубком для неэкранированного кабеля. Изделие представляет собой низкочастотный соединитель общего назначения с резьбовым соединением и одношпоночной поляризацией. Такое исполнение обеспечивает надёжную фиксацию ответной части и исключает неправильную стыковку контактов при монтаже.

Основное назначение — соединение и разъединение электрических цепей: проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Разъём применяется во внутреннем монтаже, а также допускается для наружного применения при условии защиты от дождя, динамической пыли и солнечного излучения.

Подтверждённые особенности

Конструкция и электрические параметры изделия рассчитаны на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Ниже перечислены основные подтверждённые характеристики.

• Тип соединения — резьбовое, с одношпоночной поляризацией.
• Исполнение — приборная вилка с угловым патрубком для неэкранированного кабеля.
• Максимальный ток на одиночный контакт — до 200 А (для контактов диаметром 9 мм).
• Общая токовая нагрузка — до 675 А.
• Сопротивление контактов — не более 0,15 МОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц.
• Устойчивость к ускорению — до 2000 метров на секунду в квадрате.
• Климатическое исполнение — УХЛ2 по ГОСТ 15150-69.

Применение и условия эксплуатации

ШР55СК6НШ6 применяется для коммутации электрических цепей внутри электро- и радиоаппаратуры, при монтаже узлов и блоков. Климатическое исполнение УХЛ2 по ГОСТ 15150-69 определяет допустимые условия работы. При наружном применении требуется защита от дождя, динамической пыли и солнечного излучения.

Разъём устойчив к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц и к ускорению до 2000 метров на секунду в квадрате, что подтверждает возможность его использования в составе аппаратуры, испытывающей механические нагрузки. Электрические параметры позволяют работать в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Ключевые параметры

1. Напряжение — до 850 В (амплитудное значение).
2. Частота тока — до 3 МГц.
3. Максимальный ток на одиночный контакт — до 200 А (для контактов диаметром 9 мм).
4. Общая токовая нагрузка — до 675 А.
5. Сопротивление контактов — не более 0,15 МОм.
6. Сопротивление изоляции — не менее 5000 МОм.

Сведения о товаре

Артикул изделия — 51916. Категория — ШР55. Производитель — Коннектор. Год — 2015. Название товара — ШР55СК6НШ6 ВИЛКИ Коннектор.
