Назначение

ШР55СК6НШ6-К — это блочная приборная вилка, входящая в серию цилиндрических соединителей ШР55. Изделие предназначено для электрических соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Вилка применяется как для внутреннего, так и для наружного использования при условии защиты от пыли и влаги. Изделие выпускается в климатическом исполнении УХЛ, что подтверждает его пригодность к эксплуатации в различных климатических зонах.

Подтверждённые особенности

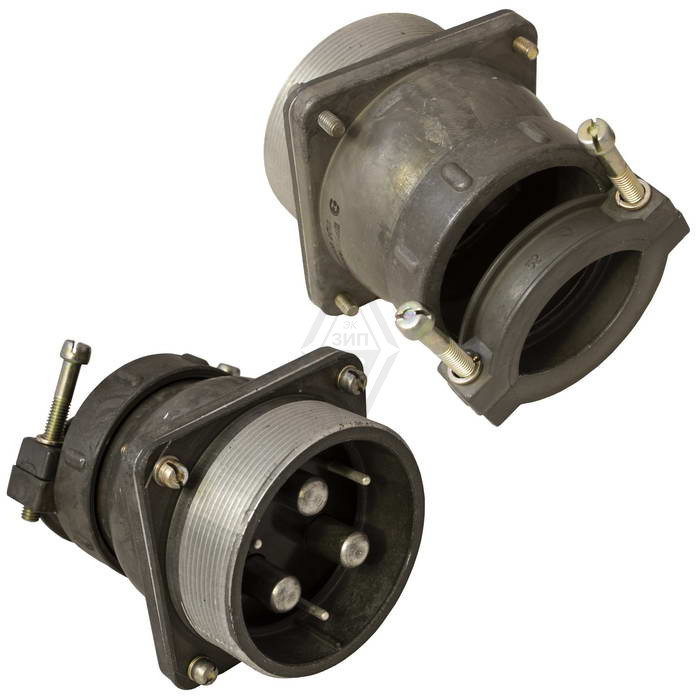

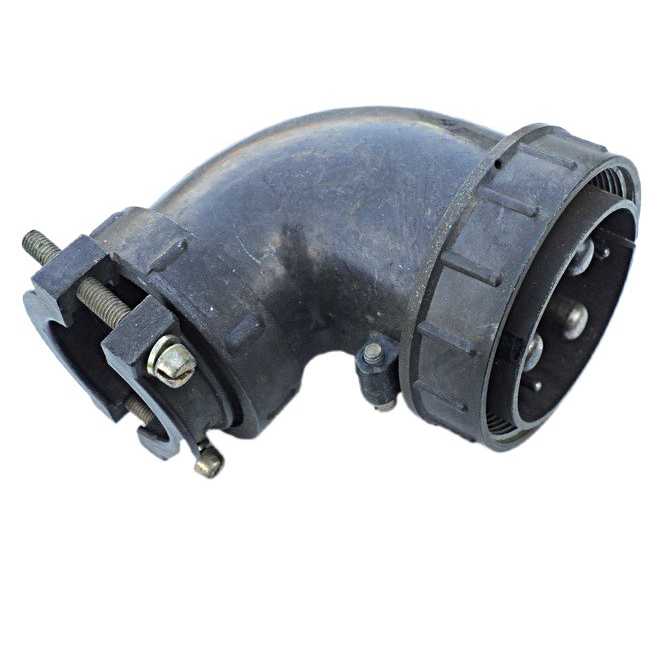

Вилка ШР55СК6НШ6-К относится к серии ШР55 и представляет собой блочную приборную конструкцию. Выпуск изделия датируется примерно 2015 годом. Контактная группа выполнена с серебряным покрытием (маркировка «Ш» в обозначении), что обеспечивает стабильные электрические характеристики при длительной эксплуатации.

Основные технические параметры изделия:

• Максимальный рабочий ток: 35 А на контакты диаметром 2,5 мм и 200 А на контакты диаметром 9 мм.
• Общая нагрузка: до 675 А.
• Максимальное напряжение постоянного тока: 850 В.
• Сопротивление контактов: 1 мОм для контактов диаметром 2,5 мм и 0,15 мОм для контактов диаметром 9 мм.
• Количество циклов соединений-расчленений: 500.
• Наработка: не менее 1000 часов.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с пиковыми значениями до плюс 110 градусов Цельсия.
• Пониженное давление: до 1,3 на 10 в минус четвёртой степени Паскаля.

Устойчивость к механическим воздействиям

Изделие сохраняет работоспособность при следующих механических нагрузках:

• Вибрация: диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Одиночный удар: ускорение 5000 метров на секунду в квадрате.
• Многократный удар: ускорение 350 метров на секунду в квадрате.

Применение

Благодаря широкому диапазону рабочих температур, высокой нагрузочной способности и стойкости к вибрационным и ударным воздействиям, вилка ШР55СК6НШ6-К применяется в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Конструкция позволяет использовать изделие как внутри помещений, так и снаружи — при обязательном обеспечении защиты от пыли и влаги. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата.

Серебряное покрытие контактов и низкое переходное сопротивление делают вилку пригодной для цепей с повышенными требованиями к стабильности электрического соединения. Изделие рассчитано на 500 циклов соединений-расчленений и наработку не менее 1000 часов, что соответствует типовым задачам приборных соединителей серии ШР55.
