Назначение

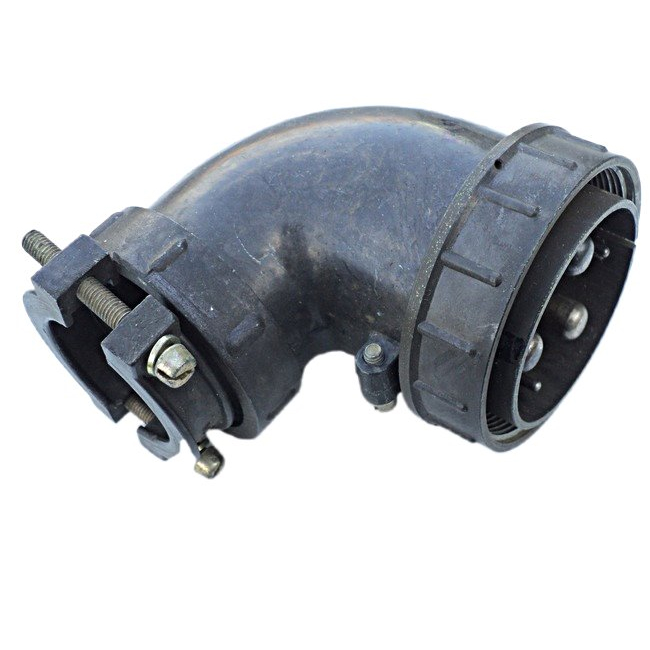

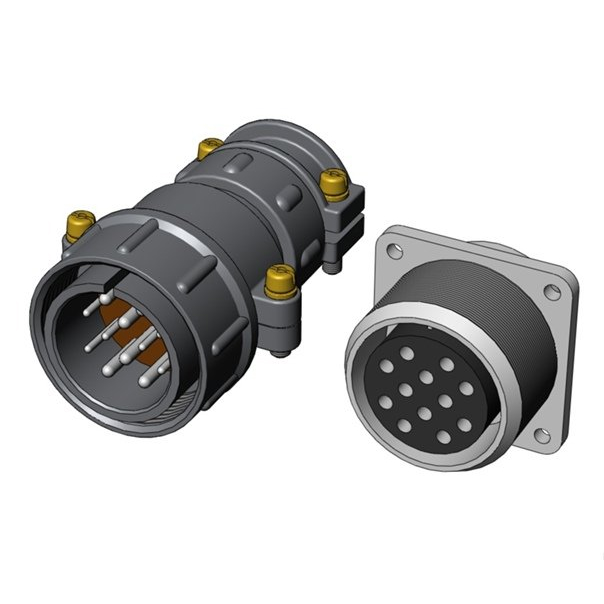

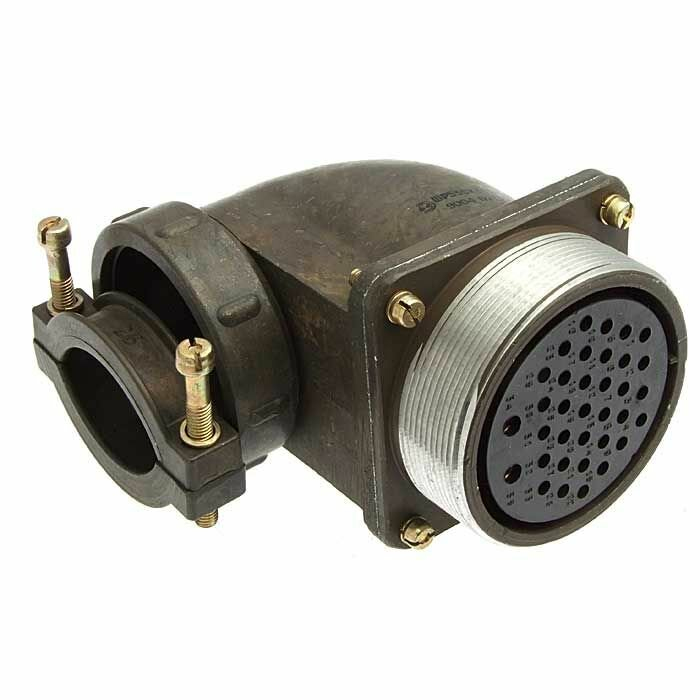

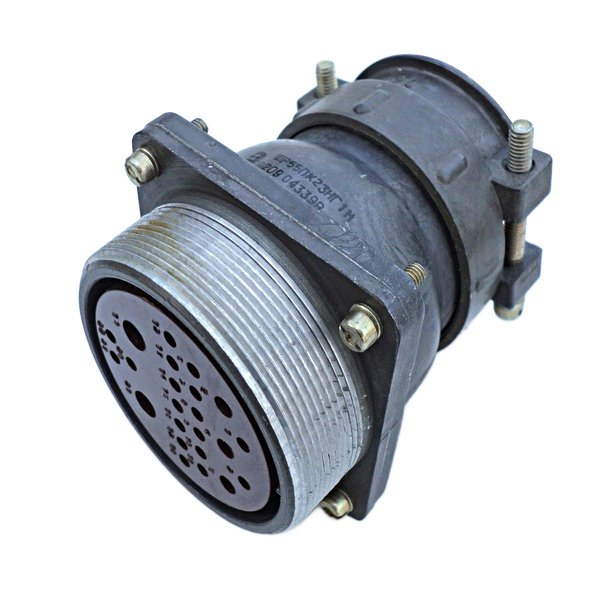

ШР55СК6НГ6 — это розетка кабельного типа из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется для коммутации электрических соединений в составе кабельных сборок и обеспечивает надёжный контакт при эксплуатации в составе радиоэлектронной аппаратуры.

Категория товара — ШР55, артикул — 51914, производитель — Коннектор. Модель относится к негерметичному исполнению с климатическим исполнением УХЛ, что определяет её применимость в соответствующих условиях эксплуатации.

Подтверждённые особенности

Конструкция розетки предусматривает резьбовое сочленение с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает стабильность соединения при механических нагрузках. Ниже перечислены основные технические параметры изделия.

• Тип исполнения: негерметичный.
• Климатическое исполнение: УХЛ.
• Сочленение: резьбовое, с одношпоночной поляризацией.
• Максимальный ток на контакт: 35 А для контакта диаметром 2,5 мм, до 200 А для контакта диаметром 9 мм.
• Общая нагрузка: до 675 А.
• Материал контактов: серебро или никель.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество циклов соединений: 500.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.

Указанные значения относятся к серии ШР55 и подтверждены техническими данными производителя. Материал контактов влияет на переходное сопротивление и износостойкость: серебряное покрытие обеспечивает минимальное сопротивление, никелевое — повышенную стойкость к истиранию.

Применение

Розетка используется для монтажа с экранированными или неэкранированными кабелями в радиоэлектронной аппаратуре, промышленных системах и устройствах общего назначения. Она подходит для внутренних или наружных установок при условии дополнительной защиты от пыли и влаги, поскольку базовое исполнение является негерметичным.

Благодаря широкому диапазону допустимых токов и напряжений соединитель востребован в силовых и сигнальных цепях, где требуется разъёмное соединение с возможностью многократного сочленения. Ресурс в 500 циклов соединений позволяет использовать розетку в составе оборудования, подвергающегося периодическому подключению и отключению.

Условия эксплуатации и монтаж

При установке следует учитывать климатическое исполнение УХЛ и негерметичную конструкцию: для наружного применения необходимо предусмотреть дополнительную защиту от пыли и влаги. Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и снижает риск повреждения контактов при подключении.

Сопротивление изоляции не менее 5000 МОм подтверждает пригодность изделия для цепей, требующих высокого сопротивления утечки. Выбор материала контактов — серебро или никель — осуществляется исходя из условий работы и требуемого переходного сопротивления.

Краткие технические сведения

1. Артикул: 51914.
2. Категория: ШР55.
3. Производитель: Коннектор.
4. Тип: розетка кабельная.
5. Напряжение: до 850 В (амплитудное значение).
6. Частота: до 3 МГц.
7. Ресурс: 500 циклов соединений.

Год, указанный в характеристиках VirtueMart, — 2015. Иных сведений о комплектации, гарантии, сертификатах и стране производства в предоставленных данных нет.
