Назначение

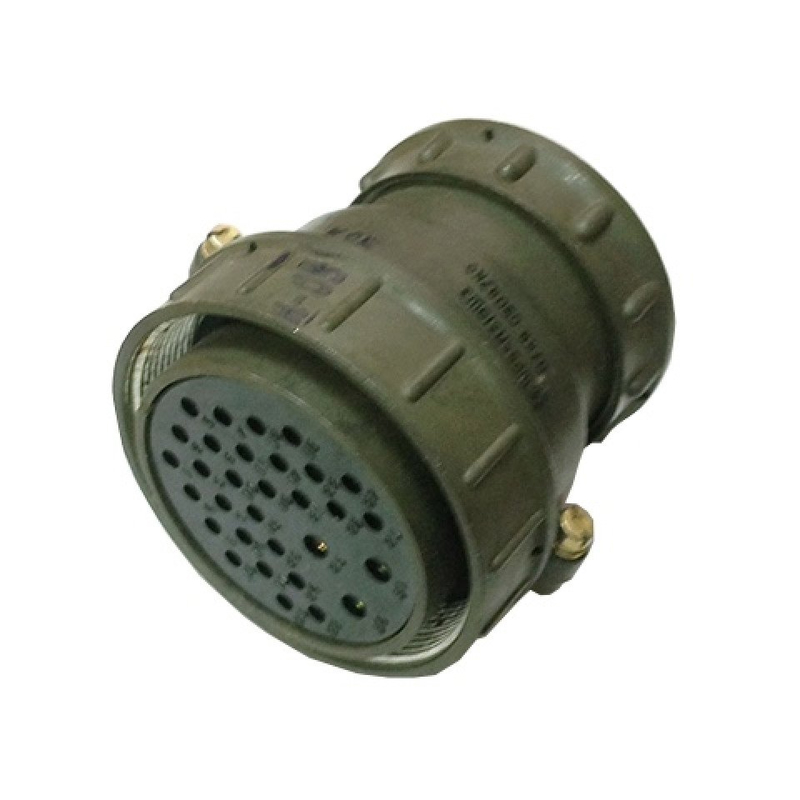

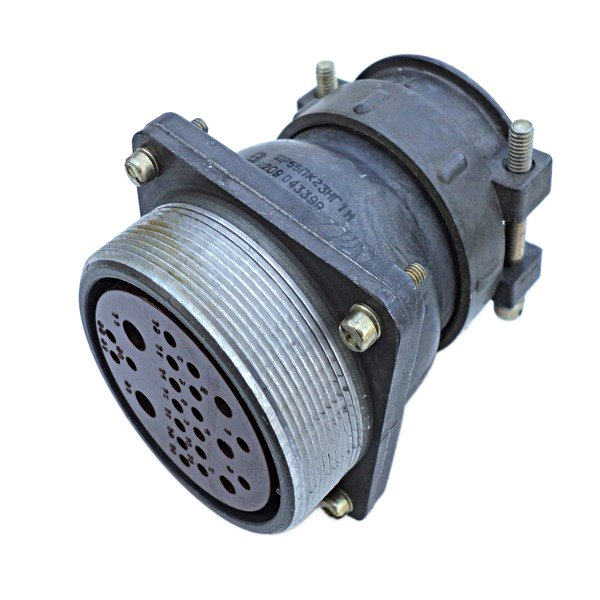

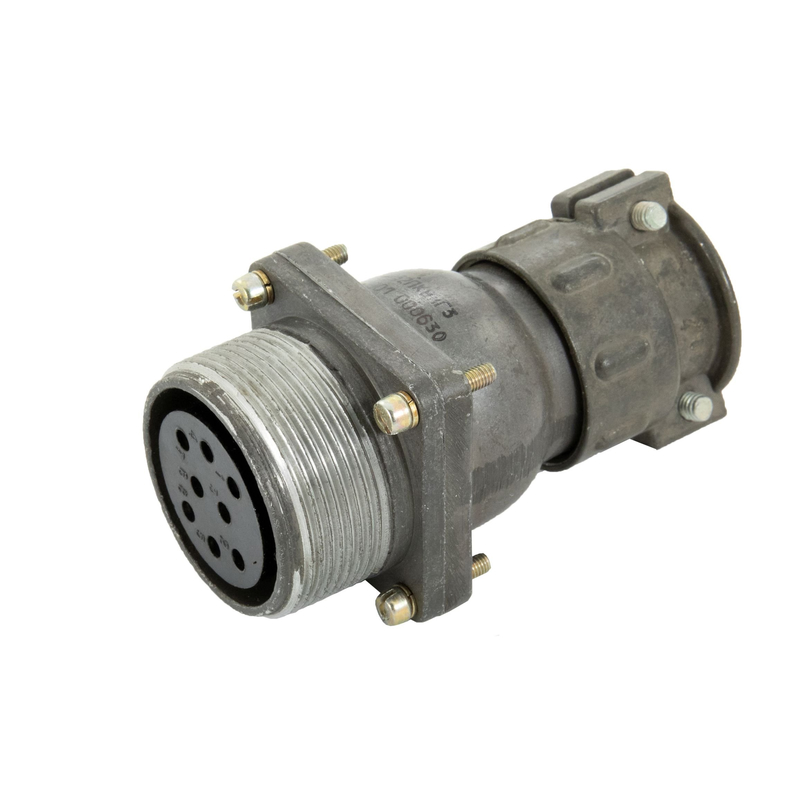

ШР55СК6НГ6-К — это приборная розетка цилиндрического низкочастотного соединителя серии ШР55 производства завода «Элекон». Изделие относится к выпуску ориентировочно 2015 года и предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Розетка применяется для внутреннего монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Допускается также наружное применение при условии защиты от пыли, воды, дождя и солнечного излучения. Климатическое исполнение — УХЛ.

Подтверждённые особенности

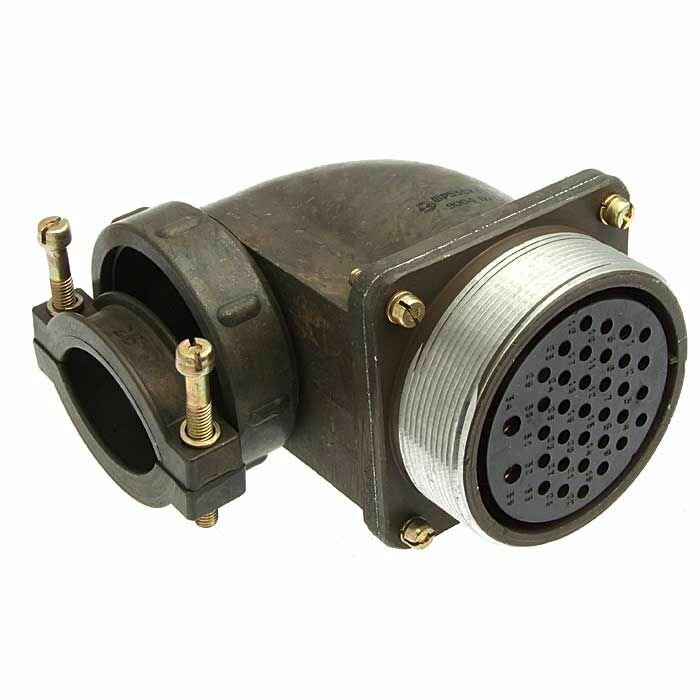

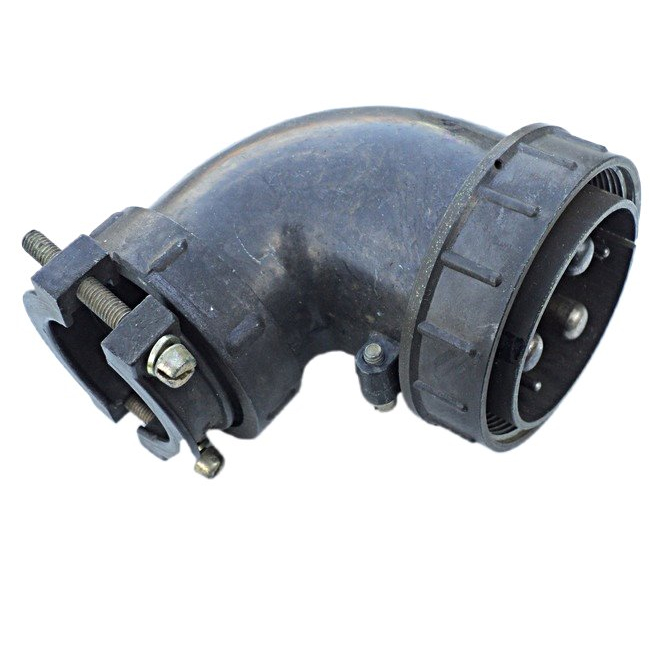

Конструктивное исполнение расшифровывается обозначением ШР55СК6НГ6-К: это негерметичная розетка приборная с угловым патрубком для неэкранированного кабеля (индекс Н), с резьбовым соединением и одношпоночной поляризацией. Буква Ш указывает на розетку, Г — на вид контактов. Покрытие контактов — серебро или никель.

Основные технические характеристики соединителя:

• рабочий ток — 25 А на контакты диаметром 2,5 мм и 200 А на контакты диаметром 9 мм;
• общая нагрузка — до 675 А;
• напряжение — до 850 В (амплитудное значение);
• сопротивление изоляции — не менее 5000 МОм;
• количество циклов сочленения-расчленения — 500;
• соединение контактов — резьбовое, с одношпоночной поляризацией;
• категория — ШР55, артикул 51915, год выпуска — 2015.

Применение

Розетка подходит для электро- и радиоаппаратуры, а также контрольно-измерительных приборов в качестве соединителя общего назначения. Она обеспечивает надёжную коммутацию цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Благодаря исполнению с угловым патрубком для неэкранированного кабеля изделие удобно для монтажа в ограниченном пространстве приборных корпусов, где требуется вывод кабеля под углом. Допускается наружная эксплуатация при защите от пыли, воды, дождя и солнечного излучения; климатическое исполнение УХЛ соответствует условиям умеренного и холодного климата.

Ресурс в 500 циклов сочленения-расчленения делает розетку пригодной для аппаратуры, требующей периодического подключения и отключения кабельных сборок. Высокое сопротивление изоляции не менее 5000 МОм и покрытие контактов серебром или никелем обеспечивают стабильность электрического контакта в течение всего срока службы изделия.
