Назначение и область применения

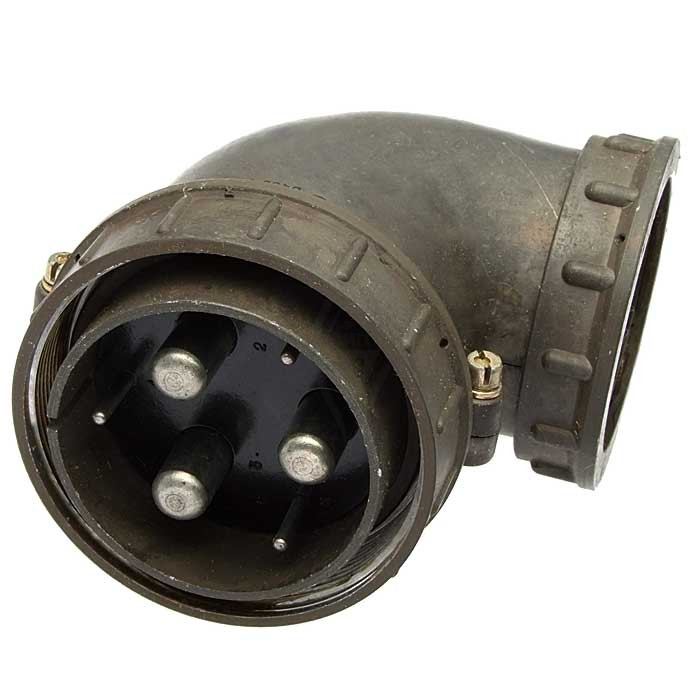

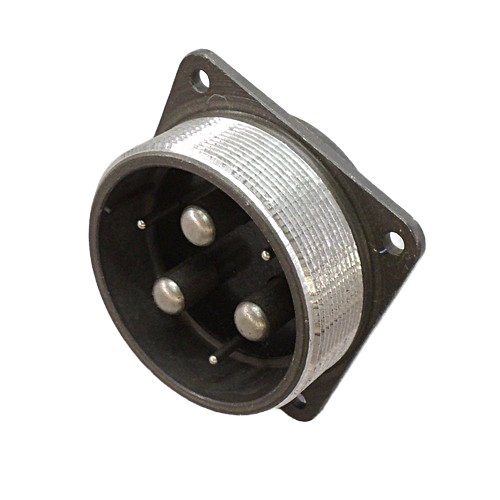

ШР55СК6ЭШ6-К — цилиндрическая блочная вилка (приборная часть) с угловым патрубком для экранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего промышленного назначения, где требуется надёжное разъёмное соединение с резьбовой фиксацией и одношпоночной поляризацией корпусов.

Конструкция предусматривает установку на приборную панель или корпус оборудования в качестве ответной части для кабельной розетки. Угловой патрубок обеспечивает удобный подвод экранированного кабеля в условиях ограниченного пространства.

Конструктивные особенности

Соединитель имеет условный размер корпуса 55 и оснащён шестью контактами. Покрытие контактов — серебро, что подтверждается отсутствием буквы «Н» в обозначении. Экранирование конструкции обозначено индексом «ЭШ» и обеспечивает защиту цепей от внешних электромагнитных помех.

Производитель — завод «Элекон». Изделие выпускается по техническим условиям ТУ ГЕ0.364.108ТУ. Резьбовое соединение корпусов гарантирует плотную и стабильную фиксацию вилки с ответной частью, а одношпоночная поляризация исключает неправильное сочленение контактов при монтаже.

Технические характеристики и условия эксплуатации

Соединители серии ШР, включая ШР55СК6ЭШ6-К, рассчитаны на эксплуатацию в жёстких условиях механических воздействий. Основные параметры стойкости:

• вибрационная нагрузка в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g);
• одиночные ударные воздействия до 5000 метров на секунду в квадрате (500 g);
• многократные удары с ускорением 350 метров на секунду в квадрате (35 g);
• линейные нагрузки до 2000 метров на секунду в квадрате (200 g).

Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается смена температурного режима до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени Па. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надёжную электрическую развязку контактов.

Преимущества конструкции

Блочная вилка с угловым патрубком позволяет компактно размещать кабельные трассы внутри приборных отсеков. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от окисления при длительной эксплуатации. Экранированный ввод кабеля снижает уровень наводок, что особенно важно для аппаратуры, работающей с высокочастотными сигналами до 3 МГц.

Резьбовое соединение исключает самопроизвольное разъединение при вибрациях и ударах, а одношпоночная поляризация упрощает монтаж и предотвращает ошибки подключения. Применение в составе серии ШР гарантирует совместимость с широким рядом ответных соединителей, используемых в промышленной радиоэлектронной аппаратуре.
