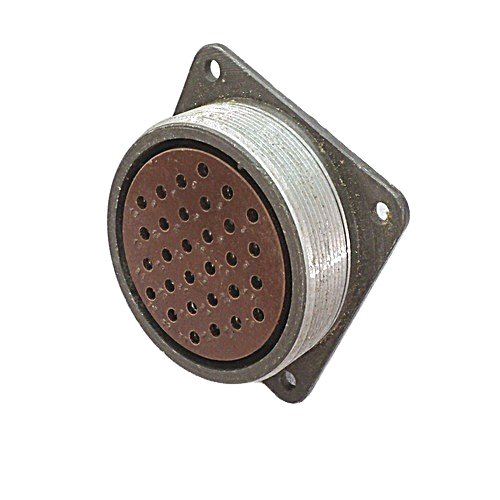

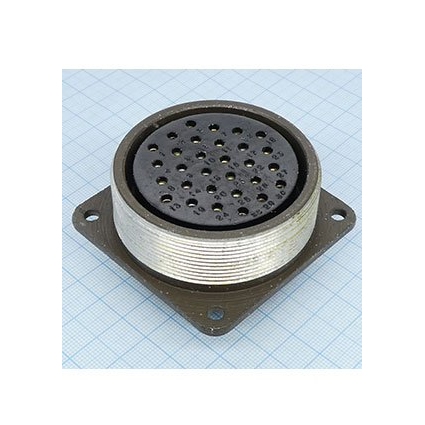

ШР55СК6ЭГ6-К — это приборная розетка цилиндрического низкочастотного соединителя серии ШР (выпуск ориентировочно 2015 г.). Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для внутренней установки в приборах климатического исполнения УХЛ2 (по ГОСТ 15150-69), где требуется работа с экранированными кабелями. Допускается наружное применение при защите от дождя, пыли и солнца. Подходит для соединения/разъединения проводов, кабелей, узлов в промышленной электронике и контрольно-измерительных устройствах.

Характеристики

• Тип: розетка приборная (блочная), без патрубка, с экранированием (Э) и гайкой (Г).

• Условный размер корпуса: 55.

• Количество контактов: 6.

• Рабочий ток: до 2,5 А (контакты ?2,5 мм); до 200 А (контакты ?9 мм).

• Напряжение: до 850 В (амплитудное), частота до 3 МГц (постоянный/переменный ток).

• Сочленение: резьбовое, поляризация одношпоночная, монтаж — пайка.

• Срок службы: 500 сочленений-расчленений, наработка 1000 ч, сохраняемость 15 лет.
