Назначение и область применения

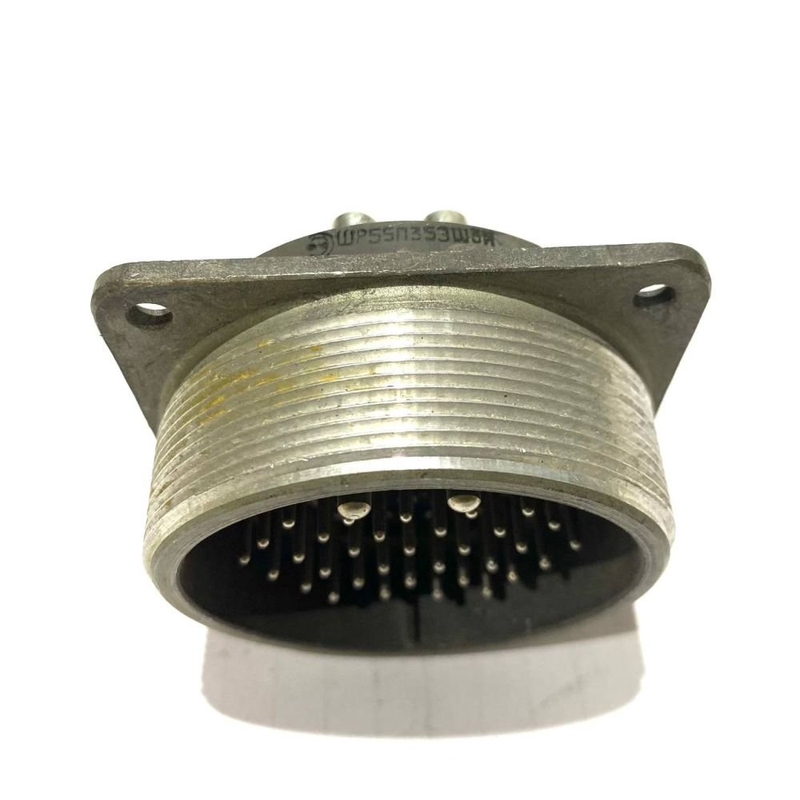

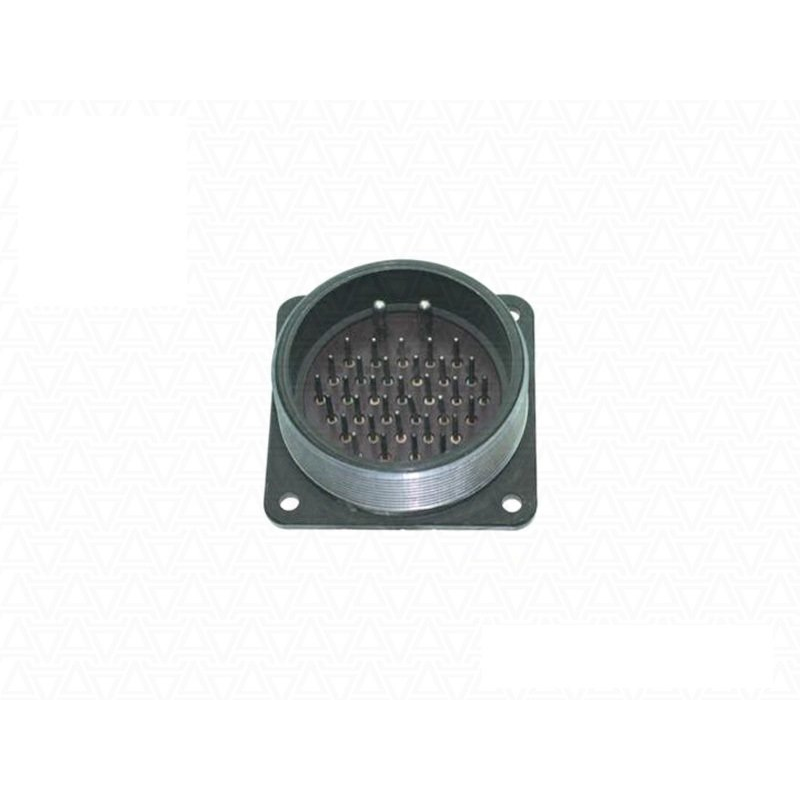

ШР55СК35НШ3 представляет собой приборную вилку цилиндрического электрического соединителя серии ШР, предназначенную для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в составе разъёмных соединений промышленного оборудования, контрольно-измерительных систем и узлов, эксплуатируемых в жёстких условиях, включая воздействие пониженного давления до 1,3·10⁻⁴ Па. Конструкция с угловым патрубком на приборной части позволяет рационально организовывать подвод кабеля в ограниченном монтажном пространстве.

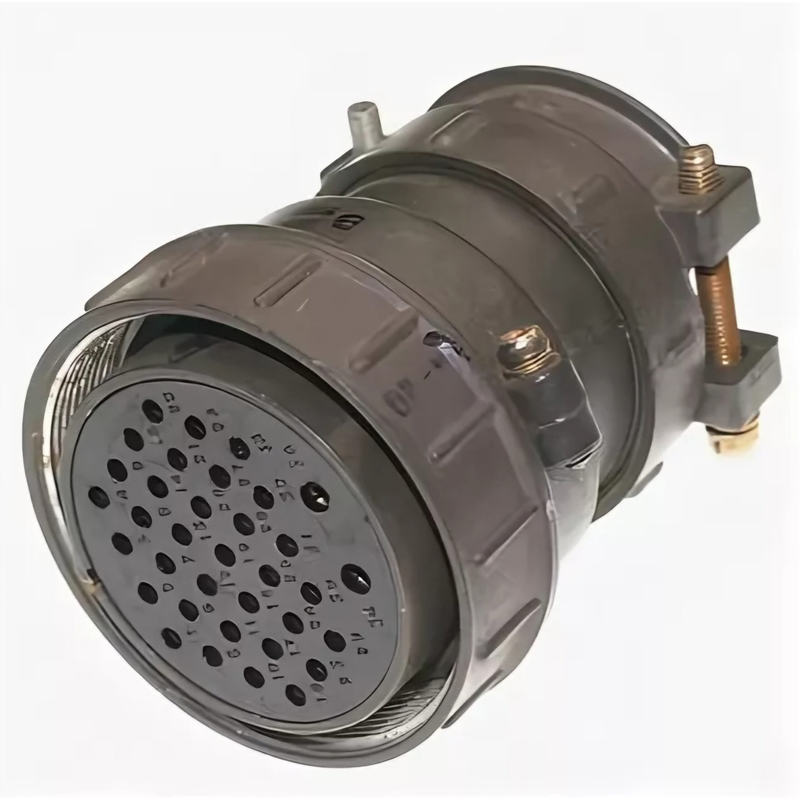

Данная вилка рассчитана на соединение с ответной кабельной частью разъёма того же конструктивного исполнения и обеспечивает стабильный электрический контакт при многократных коммутациях. Изделие подходит для использования в аппаратуре, к которой предъявляются повышенные требования по надёжности соединений, стойкости к вибрациям и ударным нагрузкам, а также по сохранению параметров в широком диапазоне температур.

Конструктивные особенности и технические данные

Маркировка ШР55СК35НШ3 расшифровывается следующим образом: ШР — тип соединителя, 55 — условный размер корпуса, СК — наличие углового патрубка на приборной части, 35 — количество контактов, Н — исполнение для неэкранированного кабеля, Ш — вилка (приборная часть), 3 — сочетание контактов. Разъём оснащён тридцатью пятью контактами, из которых обычно тридцать три контакта имеют диаметр 1,5 мм и два контакта — диаметр 3,5 мм.

• Рабочий ток на контактах диаметром 1,5 мм — 7 А.
• Рабочий ток на контактах диаметром 3,5 мм — 35 А.
• Максимальное напряжение постоянного тока — до 850 В.
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм.
• Сопротивление контактов диаметром 3,5 мм — 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро.

Хвостовики контактов диаметром 1,5 мм рассчитаны на провода сечением до 1,93 квадратного миллиметра. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом контакты выдерживают перегрев до плюс 110 градусов Цельсия. Климатическое исполнение УХЛ допускает применение изделия как внутри помещений, так и на открытом воздухе, при условии защиты от прямого воздействия пыли и воды.

Эксплуатационные показатели и надёжность

Соединитель рассчитан на работу в условиях значительных механических воздействий. Устойчивость к синусоидальной вибрации обеспечивается в диапазоне частот от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате. Изделие выдерживает одиночные ударные воздействия с ускорением до 5000 метров на секунду в квадрате.

Допустимое количество соединений и расчленений составляет 500 циклов. Минимальная наработка — 1000 часов. Срок хранения — 15 лет. Перечисленные параметры подтверждают пригодность вилки для длительной эксплуатации в составе ответственного оборудования, где важна повторяемость электрических характеристик и механическая стабильность контактных пар после многократных перекоммутаций.

Применение серебряного покрытия контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей. Элементы конструкции обеспечивают корректное сочленение и фиксацию ответных частей, предотвращая самопроизвольное расчленение под действием вибрации. Изделие поставляется как самостоятельная приборная часть разъёма и предназначено для монтажа на панели или корпуса оборудования с последующим подключением проводников методом пайки.
